1. 欲量測流經一負載之電流時，下列之電表連接方式何者正確？

(A)以電流表與負載串聯連接 (B)以電壓表與負載串聯連接 (C)以電流表與負載並聯連接 (D)以電壓表與負載並聯連接。

0討論
0留言
0追蹤

問題討論

2. 一電阻由78伏特之電壓供電時，其電流值為600μΑ，試問其四環色碼可能為下列何者？

(A)棕、橙、黃、銀 (B)棕、橙、橙、銀 (C)橙、棕、黃、金 (D)紅、黑、橙、金。

0討論
0留言
0追蹤

問題討論

3. 有甲、乙兩電阻器，甲電阻器之電阻值為R，乙電阻器之電阻值為2R，今將兩電阻器串聯接於電源上，已知甲電阻器消耗之功率為10瓦特，則乙電阻器消耗之功率為多少瓦特？

(A)2.5 (B)5 (C)10 (D)20。

0討論
0留言
0追蹤

問題討論

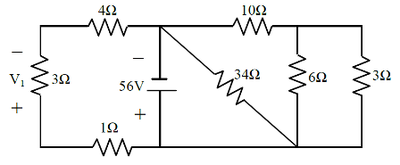

4. 如圖所示電路，電壓V₁為多少？

(A)18V (B)21V (C)24V (D)28V。

0討論
0留言
0追蹤

問題討論

5. 一電鍋額定電壓110伏特，額定功率P_i瓦，試問若連接至110伏特的電壓，使用20分鐘後耗電0.55度，試問P_i為多少？

(A)550 (B)1100 (C)1650 (D)2200。

0討論
0留言
0追蹤

問題討論

6. 1公升的水，使用1仟瓦之電熱器加熱，欲使水溫度由20℃升至100℃，約需多少時間？

(A)5分33秒 (B)6分15秒 (C)8分45秒 (D)9分13秒。

0討論
0留言
0追蹤

問題討論

7. 有一電阻，其四環色碼順序分別為黃色、綠色、橙色、銀色，試問其電阻值誤差範圍為多少kΩ？

(A)±1.5 (B)±2.25 (C)±4.5 (D)±6.75。

0討論
0留言
0追蹤

問題討論

8. 一個電子所含電量約為多少庫侖？

(A)－1.6×10^－¹⁹ (B)－9.1×10^－³¹ (C)＋9.1×10^－³¹ (D)＋1.6×10^－¹⁹。

0討論
0留言
0追蹤

問題討論

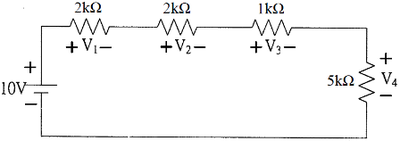

9. 如圖所示電路，求V₁：V₂：V₃：V₄為多少？

(A)2：2：1：5 (B)0.5：0.5：1：0.2 (C)1：1：1：1 (D)2：2：2：2。

0討論
0留言
0追蹤

問題討論

10. 下列何者為風力發電機之能量轉換方式？

(A)電能→機械能 (B)機械能→電能 (C)光能→電能 (D)電能→光能。

0討論
0留言
0追蹤

問題討論

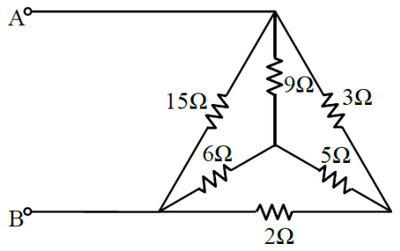

11. 如圖所示電路，試求A、B兩點間之等效電阻R_AB：

(A)2歐姆 (B)3歐姆 (C)5歐姆 (D)9歐姆。

0討論
0留言
0追蹤

問題討論

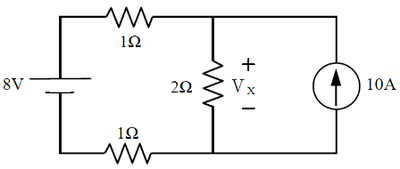

12. 如圖所示電路，試求電壓V_X為多少伏特？

(A)12 (B)14 (C)16 (D)20。

0討論
0留言
0追蹤

問題討論

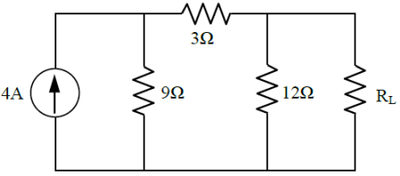

13. 如圖所示電路，R_L為可變電阻，試求R_L為幾歐姆時，可獲得最大功率？

(A)2 (B)4 (C)6 (D)8。

0討論
0留言
0追蹤

問題討論

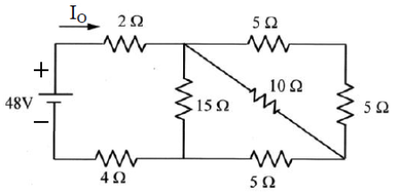

14. 如圖所示電路，電流I_O為多少安培？

(A)2 (B)4 (C)6 (D)8。

0討論
0留言
0追蹤

問題討論

15. 如圖所示電路，R_L為可變電阻，試求R_L為幾歐姆時，可獲得最大功率？

(A)2 (B)4 (C)6 (D)8。

0討論
0留言
0追蹤

問題討論

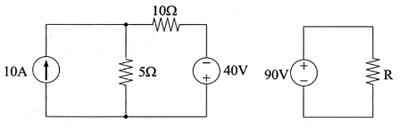

16. 右圖為左圖的等效電路，則右圖電阻值R為何？

(A)5Ω (B)10Ω (C)12Ω (D)15Ω。

0討論
0留言
0追蹤

問題討論

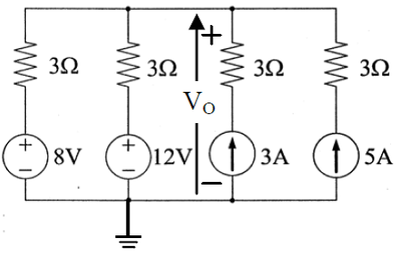

17. 如圖所示電路，電壓V_O為多少伏特？

(A)24 (B)22 (C)20 (D)15。

0討論
0留言
0追蹤

問題討論

18. 若某一直流電壓源的內部產生電動勢大小為120伏特，內電阻為12歐姆，試求出在此電壓源輸出端所能夠輸出的最大電功率為多少瓦特？

(A)1200 (B)720 (C)600 (D)300。

0討論
0留言
0追蹤

問題討論

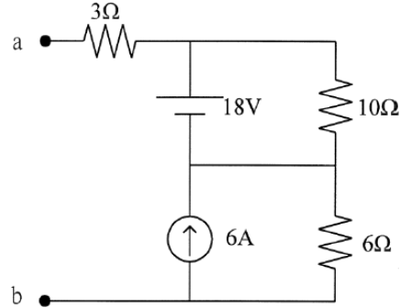

19. 如圖所示之直流電路，由端點a及b間所見之諾頓等效電流大小為多少安培？

(A)2 (B)4 (C)6 (D)8。

0討論
0留言
0追蹤

問題討論

20. 電感器X通過電流時，產生2.5×10^－⁵Wb的磁通量，其中的0.5×10^－⁵Wb磁通量通過鄰近的電感器Y。則電感器X與Y間的耦合係數為多少？

(A)0.5 (B)0.4 (C)0.3 (D)0.2。

0討論
0留言
0追蹤

問題討論

21. 一個長度10公分、截面積20平方公分的螺線管狀電感器，其相對導磁係數為5000。若其電感值為0.2亨利，則匝數為多少？

(A)80 (B)40 (C)10 (D)5。

0討論
0留言
0追蹤

問題討論

22. 有一10μF之電容器，其極板間之電荷為10庫侖，則此電容器儲存之能量為：

(A)10×10⁶焦耳 (B)100×10⁶焦耳 (C)50×10⁶焦耳 (D)5×10⁶焦耳。

0討論
0留言
0追蹤

問題討論

23. 具有圈數為25匝的螺線環，在通過1.2安培時，於某處量測得之磁場強度為200安培／公尺。若要將該處之磁場強度增加到250安培／公尺，則通過之電流應為多少安培？

(A)1.5 (B)1.8 (C)2.0 (D)2.2。

0討論
0留言
0追蹤

問題討論

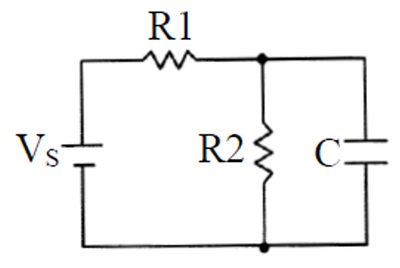

24. 如圖所示電路，V_S＝24V、R1＝8Ω、R2＝8Ω、C＝30μF，當電路達穩定狀態後，電容器的電荷為何？

(A)0μC (B)360μC (C)720μC (D)480μC。

0討論
0留言
0追蹤

問題討論

25. 下列有關電場與磁場的敘述，何者錯誤？

(A)單位電荷所受的靜電力即為電場強度 (B)電力線愈密則電場強度愈弱 (C)磁力線彼此不相交 (D)磁力線與電力線不同，磁力線沒有起點及終點。

0討論
0留言
0追蹤

問題討論

26. 下列有關電磁效應的敘述，何者錯誤？

(A)楞次（Lenz）定律可以用來決定線圈中感應電勢的極性 (B)電磁感應中感應電流的方向有幫助此感應作用發生之趨勢 (C)佛來銘左手定則中，食指及中指分別代表磁場及電流的方向 (D)安培右手定則可以用來決定導線中磁場及電流的關係。

0討論
0留言
0追蹤

問題討論

27. 200匝線圈，通以0.1安培電流，所產生之磁動勢為：

(A)20韋伯 (B)10韋伯 (C)20安匝 (D)10安匝。

0討論
0留言
0追蹤

問題討論

28. 電量為8.0×10^－¹⁶庫侖的粒子，在電場分布均勻的地點受力4.0×10^－¹²牛頓，在該環境下a、b兩點間的電位差若為500V，則a、b兩點相距多少公尺？

(A)10 (B)1 (C)0.1 (D)0.01。

0討論
0留言
0追蹤

問題討論

29. 電容器C₁＝3μF與C₂＝6μF串聯，以100V之電壓充電穩定後，C₂上之電量為Q₂，則Q₂等於多少微庫侖？

(A)20 (B)200 (C)300 (D)600。

0討論
0留言
0追蹤

問題討論

30. 交流正弦波有效值為110伏特，則其峰值為何？

(A)110伏特 (B)

伏特 (C)220伏特 (D)

伏特。

0討論
0留言
0追蹤

問題討論

31. 如圖所示，週期性電流波形之有效值為何？

(A)10A (B)

。

0討論
0留言
0追蹤

問題討論

32. 如圖所示，RLC串聯電路，若V_C＞V_L，則：

(A)電路呈電感性 (B)V_R相位落後電壓V (C)電流I相位領先電壓V (D)電壓V相位領先電流I。

0討論
0留言
0追蹤

問題討論

33. RCL並聯電路的R＝1Ω、X_L＝4Ω、X_C＝2Ω，則此並聯電路的導納為多少姆歐？

(A)1－j0.25＋j0.5 (B)1＋j0.25－j0.8 (C)1－j0.1＋j0.2 (D)1－j0.5＋j0.25。

0討論
0留言
0追蹤

問題討論

34. 已知電源電壓為v(t)＝144sin377t伏特，試問其電壓均方根值約為多少伏特？

(A)207 (B)144 (C)100 (D)158。

0討論
0留言
0追蹤

問題討論

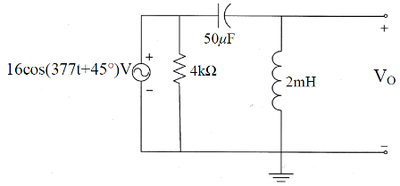

35. 試求下圖電路中電壓V_O為幾V？

(A)0.23∠－135(V (B)5.6∠125(V (C)3.85∠－120(V (D)8.6∠120(V。

0討論
0留言
0追蹤

問題討論

36. 有一正弦波電壓的有效值為70.7伏特，則其在相位角53.1度時可量得瞬時電壓為多少伏特？

(A)50 (B)70.7 (C)80 (D)100。

0討論
0留言
0追蹤

問題討論

37. 某串聯諧振電路，已知R＝5Ω、X_L＝200Ω，其諧振頻率為2kHz，則此電路之頻寬為多少Hz？

(A)25 (B)50 (C)40 (D)100。

0討論
0留言
0追蹤

問題討論

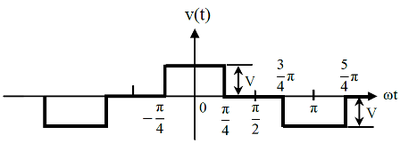

38. 如圖所示，週期性電壓波形之有效值為何？

(A)

(B)

(C)V (D)

。

0討論
0留言
0追蹤

問題討論

39. 假設電源頻率均為15.915Hz，試求電壓V_O：

(A)95.3∠42.35(V (B)12.52∠52.32(V (C)5.26∠80.54(V (D)12.32∠－56.21(V。
