鐵路特考考古題 101年電子學大意

0討論
0留言
0追蹤

問題討論

1. 當二極體於逆向偏壓時，下列敘述何者正確？

(A)空乏區變寬、障壁電位減少 (B)空乏區變寬、障壁電位增加 (C)空乏區變窄、障壁電位減少 (D)空乏區變窄、障壁電位增加。

0討論
0留言
0追蹤

問題討論

2. 若一電源頻率為50Hz，經半波整流後，輸出電壓漣波頻率為何？

(A)25Hz (B)50Hz (C)60Hz (D)100Hz。

0討論
0留言
0追蹤

問題討論

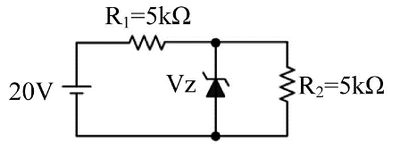

3. 如圖所示電路，稽納（Zener）二極體之崩潰電壓V_z＝16V，請問此稽納二極體之消耗功率約等於多少？

(A)0W (B)6.4mW (C)8mW (D)10.6mW。

0討論
0留言
0追蹤

問題討論

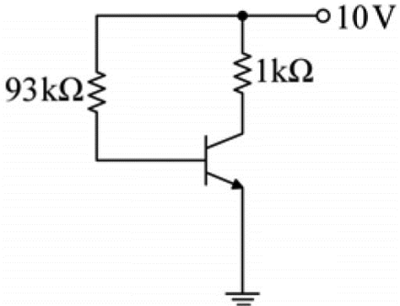

4. 如圖所示電路，基極電壓為0.7V，集極電壓為2V，若熱電壓V_T＝25mV，請問基極交流電阻r_π等於多少？

(A)200Ω (B)250Ω (C)400Ω (D)450Ω。

0討論
0留言
0追蹤

問題討論

5. 有一N通道空乏型MOSFET的汲極飽和電流I_DSS＝8mA，截止電壓V_GS_（_off_）＝－4V，則在V_GS＝0V的情況下，請問汲極電流I_D＝？

(A)8mA (B)12mA (C)16mA (D)20mA。

0討論
0留言
0追蹤

問題討論

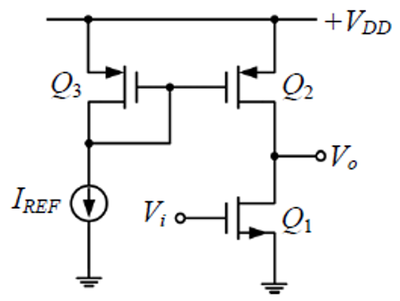

6. 如圖所示電路，若V_DD＝3V，I_REF＝0.1mA，Q₁、Q₂及Q₃之轉導g_m＝20mA/V，輸出電阻r_o＝20kΩ，請問電壓增益約等於多少？

(A)－100 (B)－200 (C)－400 (D)－800。

0討論
0留言
0追蹤

問題討論

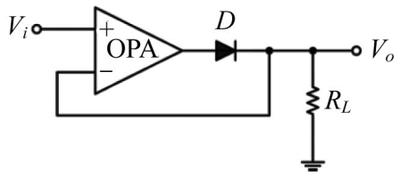

7. 如圖所示電路，其功能為何？

(A)低通濾波器 (B)高通濾波器 (C)半波整流器 (D)全波整流器。

0討論
0留言
0追蹤

問題討論

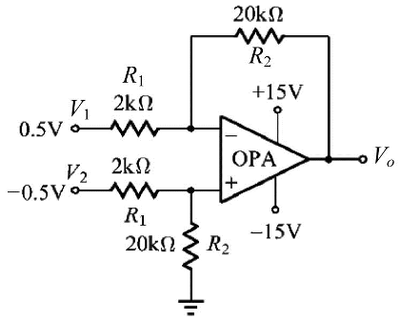

8. 如圖所示電路，請問輸出電壓V_o＝？

(A)10V (B)－10V (C)12V (D)－12V。

0討論
0留言
0追蹤

問題討論

9. 有一差動放大器，假設其差動增益為1000，共模增益為1，請問此差動放大器之共模拒斥比（CMRR）約等於多少？

(A)20dB (B)30dB (C)40dB (D)60dB。

0討論
0留言
0追蹤

問題討論

10. 若運算放大器的迴轉率（slew rate）為0.5V/μs，其輸出訊號為峰值±5V的對稱三角波，則在不失真的情況下，此訊號最高頻率等於多少？

(A)20kHz (B)25kHz (C)30kHz (D)50kHz。

0討論
0留言
0追蹤

問題討論

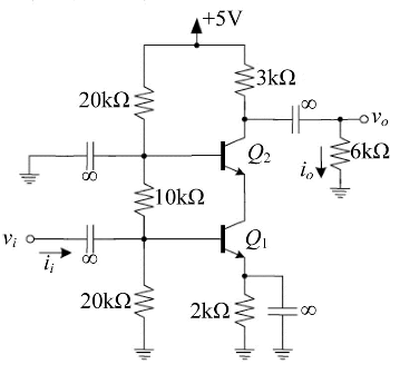

11. 如圖所示電路，請問Q₁與Q₂所構成之放大器的組態分別為何？

(A)Q₁：共射極Q₂：共集極 (B)Q₁：共射極Q₂：共基極 (C)Q₁：共基極Q₂：共射極 (D)Q₁：共集極Q₂：共基極。

0討論
0留言
0追蹤

問題討論

12. 在串聯－串聯之負回授電路，若與其未加上回授時比較，則此回授電路之輸入阻抗及輸出阻抗會有何變化趨勢？

(A)輸入阻抗減少，輸出阻抗減少 (B)輸入阻抗減少，輸出阻抗增加 (C)輸入阻抗增加，輸出阻抗減少 (D)輸入阻抗增加，輸出阻抗增加。

0討論
0留言
0追蹤

問題討論

13. 若A類功率放大器的負載為電阻性負載，請問其最高效率約等於多少？

(A)25% (B)50% (C)78.5% (D)100%。

0討論
0留言
0追蹤

問題討論

14. 下列何種功率放大器通常作為射頻（RF）調諧放大器使用？

(A)A類功率放大器 (B)B類功率放大器 (C)AB類功率放大器 (D)C類功率放大器。

0討論
0留言
0追蹤

問題討論

15. 電源電路中的RC濾波器是屬於下列何種濾波器？

(A)帶通濾波器 (B)高通濾波器 (C)低通濾波器 (D)帶拒濾波器。

0討論
0留言
0追蹤

問題討論

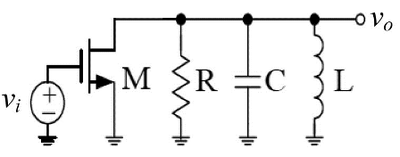

16. 如圖所示電路，假設電晶體M的輸出電阻及輸出電容可忽略不計，請問此電路具有何種濾波特性？

(A)低通 (B)高通 (C)帶通 (D)全通。

0討論
0留言
0追蹤

問題討論

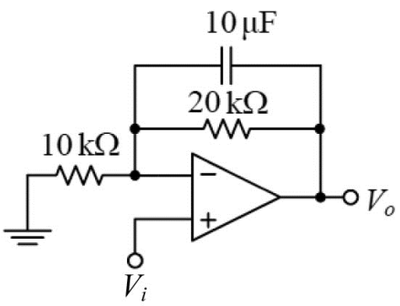

17. 如圖所示電路，請問其高頻電壓增益約等於多少？

(A)0dB (B)－10dB (C)－20dB (D)－30dB。

0討論
0留言
0追蹤

問題討論

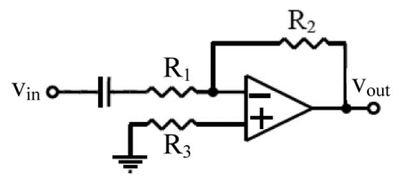

18. 如圖所示電路，若要消除運算放大器輸入偏壓電流（input bias current）的效應，則R₃之電阻值應為：

(A)R₁ (B)R₂ (C)R₁＋R₂ (D)R₁//R₂。

0討論
0留言
0追蹤

問題討論

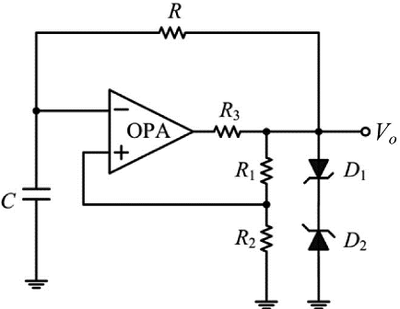

19. 如圖所示電路，其功能為何？

(A)弦波產生器 (B)方波產生器 (C)鋸齒波產生器 (D)三角波產生器。

0討論
0留言
0追蹤

問題討論

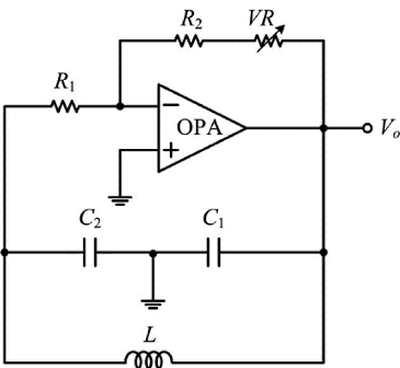

20. 如圖所示電路，其功能為何？

(A)哈特萊振盪器 (B)考畢子振盪器 (C)韋恩電橋振盪器 (D)RC移相振盪器。

0討論
0留言
0追蹤

問題討論

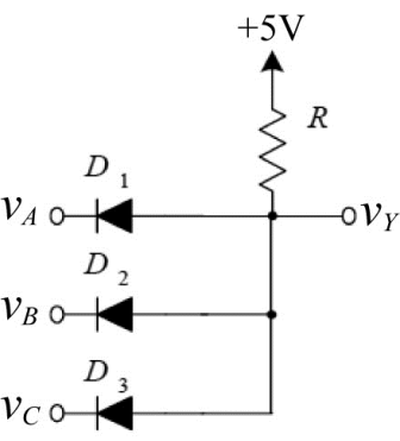

21. 如圖所示電路，v_A、v_B及v_C為輸入，v_Y為輸出，於正邏輯系統中，其功能為何？

(A)AND閘 (B)OR閘 (C)NAND閘 (D)NOR閘。

0討論
0留言
0追蹤

問題討論

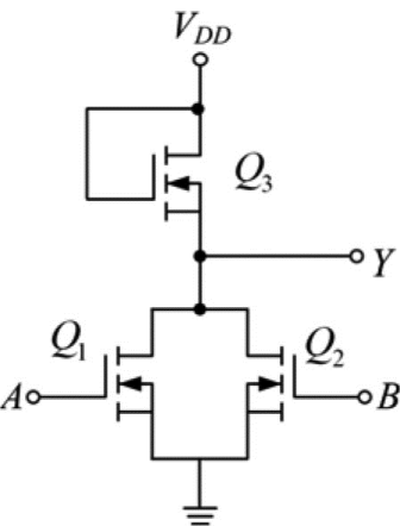

22. 如圖所示電路，A與B為輸入，Y為輸出，於正邏輯系統中，其功能為何？

(A)AND閘 (B)OR閘 (C)NAND閘 (D)NOR閘。

0討論
0留言
0追蹤

問題討論

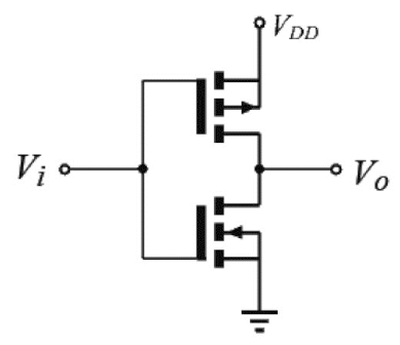

23. 如圖所示電路，其功能為何？

(A)NMOS反相器 (B)PMOS反相器 (C)CMOS反相器 (D)BJT反相器。

0討論
0留言
0追蹤

問題討論

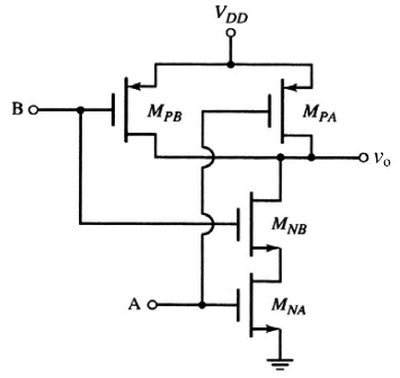

24. 如圖所示電路，A與B為輸入，v_o為輸出，於正邏輯系統中，其功能為何？

(A)AND閘 (B)OR閘 (C)NAND閘 (D)NOR閘。

0討論
0留言
0追蹤

問題討論

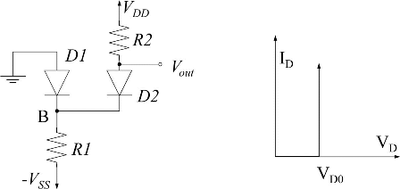

25. 今有一二極體電路如下左圖所示，假設二極體元件的電流－電壓（I-V）特性曲線如下右圖所示：導通後，二極體的端電壓為V_D0＝0.7V，不考慮二極體導通的串聯電阻效應。已知V_DD＝10V、V_SS＝5V、R1＝5kΩ、R2＝10kΩ。試研判此電路中兩顆二極體的導通情形：

(A)二極體D1導通、二極體D2不導通 (B)二極體D1、二極體D2都不導通 (C)二極體D1、二極體D2都導通 (D)二極體D1不導通、二極體D2導通。

0討論
0留言
0追蹤

問題討論

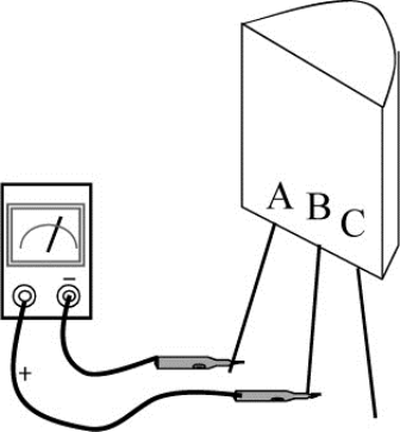

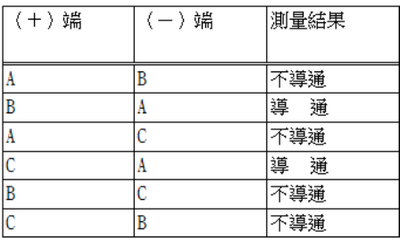

26. 有一商用BJT電晶體元件其三支接腳分別標記為A、B、C，又僅有一具電阻計可利用。試利用此電阻計研判此電晶體之型態與接腳。設此電阻計的（＋）端輸出相對於（－）端＋1.5V的直流電壓，內有電阻限制最大電流，避免燒毀元件，由通過（＋）（－）端兩端點接腳之電流換算求得電阻。今試取任意兩接腳進行導通測試，測量裝置圖與測量結果如下所示。有關此電晶體之型式與接腳之敘述，下列敘述何者最為正確？　

(A)此電晶體為NPN型，且接腳A為基極（Base） (B)此電晶體為NPN型，且接腳C為基極（Base） (C)此電晶體為PNP型，且接腳A為基極（Base） (D)此電晶體為PNP型，且接腳C為基極（Base）。

0討論
0留言
0追蹤

問題討論

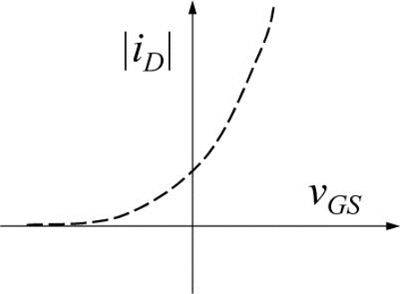

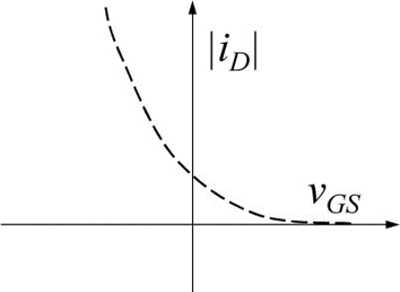

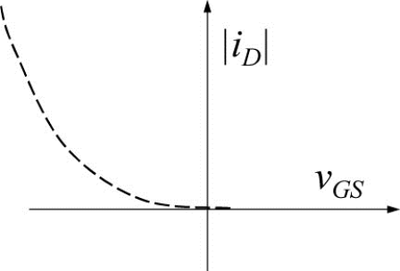

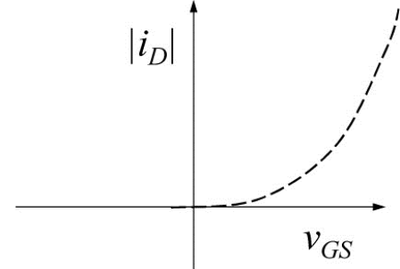

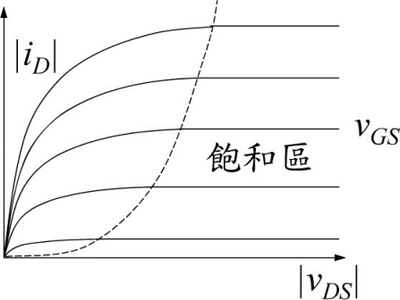

27. 有一p通道增強型（p-channel enhance mode）之MOSFET元件，不考慮輸出電阻效應，已知其i_D-v_DS電流電壓特性曲線如下圖所示，其中電壓v_DS、電流i_D均採用絕對值。若考慮v_GS的極性，試研判其飽和電流| i_D |與v_GS的關係以下列那一曲線最為正確？

(A)

(B)

(C)

(D)

0討論
0留言
0追蹤

問題討論

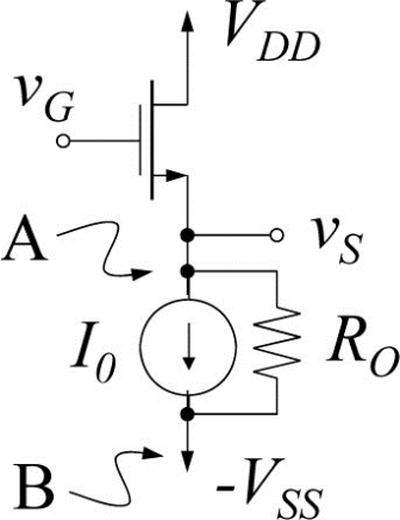

28. 今有一單級放大器的電路如下所示，其中定電流源I₀部分具有一有限之輸出電阻R_O。在進行小信號等效電路分析時，設信號由輸入端v_G輸入，v_S為輸出信號。試研判此電路為何種組態（Configuration）？

(A)Common Drain（CD） (B)Common Gate（CG） (C)Common Source（CS） (D)Common Body（CB）。

0討論
0留言
0追蹤

問題討論

29. 今有一矽BJT差動放大器（Differential amplifier）的電路如下左圖所示，其中Q1、Q2兩電晶體特性完全相同，定電流源I₀部分具有一有限之輸出電阻R_IO。在進行共模特性分析（Common mode analysis）時，本電路可簡化成一單電晶體放大器之半電路（Half circuit），其電路如下右圖所示。設Q3的特性與Q1、Q2完全相同，有關此等效電路其他各元件與原電路對應元件之間的關係，下列敘述何者最為正確？

(A)I_0C＝2I₀ (B)R_I0C＝2R_I0 (C)R_CC＝2R_C (D)v_CC＝2v_C1＝2v_C2。　　　

0討論
0留言
0追蹤

問題討論

30. 有一放大器電路的頻率響應轉移函數（Transfer function）F（s）＝V_O（s）/V_I（s）如下所示，其中s＝jω＝j2πf：F（s）＝，在製作絕對值| F（s）|的波德曲線圖（Bode plot）時，欲估計在頻率f＝3kHz時的線段斜率，下列敘述何者最為正確？

(A)此線段斜率大於＋10dB/decade (B)此線段斜率落在－10dB/decade至＋10dB/decade之間 (C)此線段斜率落在－30dB/decade至－10dB/decade之間 (D)此線段斜率小於－30dB/decade。

0討論
0留言
0追蹤

問題討論

31. 有一放大器電路的頻率響應轉移函數（Transfer function）F（s）＝V_O（s）／V_I（s）如下所示，其中s＝jω＝j2πf：F（s）＝，在製作絕對值| F（s）|的波德曲線圖（Bode plot）時，欲估計在頻率f＝3kHz時的相角，下列敘述何者最為正確？

(A)此相角大於60° (B)此相角落於30°至60°之間 (C)此相角落於－30°至30°之間 (D)此相角小於－30°。

0討論
0留言
0追蹤

問題討論

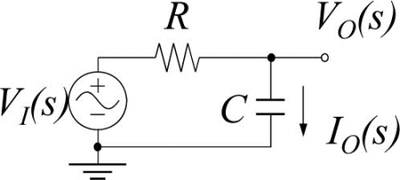

32. 有一放大器輸入部分的小信號等效電路如下所示，今定義電容C的端電壓為輸出電壓，試分析的轉移函數可能的頻率響應特性：

(A)高通響應（High-pass response） (B)低通響應（Low-pass response） (C)帶通響應（Band-pass response） (D)帶斥響應（Band-reject response）。

0討論
0留言
0追蹤

問題討論

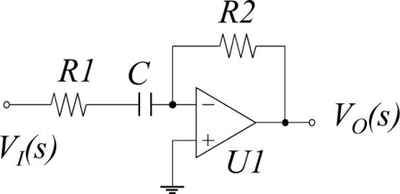

33. 今有一階Op Amp-RC電路所製作的主動式濾波器（Active filter）如下圖所示。設放大器U1為理想的電壓放大器，且R1＝R2。此電路屬於那一種濾波器類型？

(A)低通濾波器（Low-pass filter） (B)高通濾波器（High-pass filter） (C)帶通濾波器（Band-pass filter） (D)全通濾波器（All-pass filter）。

0討論
0留言
0追蹤

問題討論

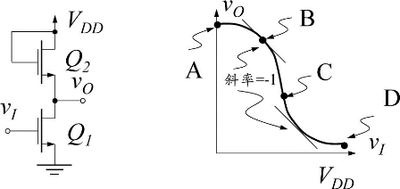

34. 今有一NMOS邏輯反相器（Inverter）的電路如下左圖所示，已知電晶體Q₁、Q₂特性均相同。此電路之電壓轉移特性（Voltage transfer characteristic）如下右圖所示。在此電壓轉移曲線所標示的四個工作點中：A點為v_I＝0V的工作條件；B點為電壓轉移曲線斜率＝－1的工作條件；C點為v_O＝0.5V_DD的工作條件；D點為v_I＝V_DD的工作條件，試研判那一工作點的功率損耗最少？

(A)A (B)B (C)C (D)D。　　

0討論
0留言
0追蹤

問題討論

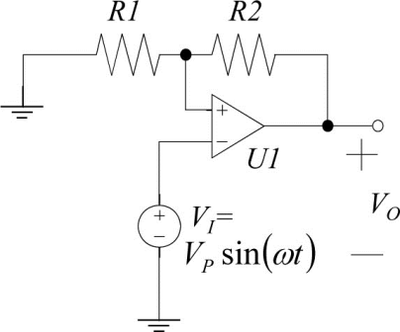

35. 有一放大器應用電路，設放大器U1為理想放大器，且飽和電壓（Saturation voltage）為＋10V與－10V，亦即輸出電壓侷限在－10V到＋10V之間。設電阻R1、R2均相等，今輸入電壓V_I為振幅V_P＝1V之正弦波，試研判輸出電壓V_O之反應：

(A)V_O將落入一定值不再變動 (B)V_O＝

V_I產生振幅為2V的正弦波放大輸出 (C)V_O產生振幅為10V的正弦波輸出 (D)V_O產生振幅為±10V的方波輸出。

0討論
0留言
0追蹤

問題討論

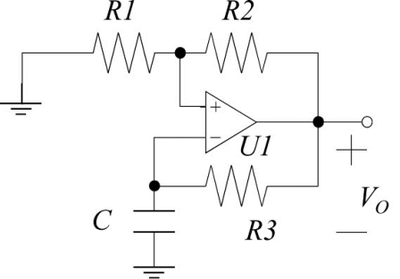

36. 有一放大器應用電路，設放大器U1為理想放大器，且飽和電壓（Saturation voltage）為＋10V與－10V，亦即輸出電壓侷限在－10V到＋10V之間。設電阻R1、R2、R3均相等，試研判輸出電壓V_O可能之波形：

(A)V_O產生正弦波輸出 (B)V_O產生方波輸出 (C)V_O產生鋸齒波輸出 (D)V_O穩定處於10V或－10V的穩態中。

0討論
0留言
0追蹤

問題討論

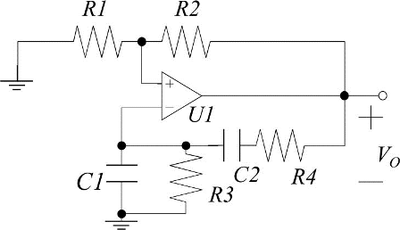

37. 有一放大器振盪電路，設放大器U1為理想放大器，已知R2＝2kΩ、R1＝1kΩ、R3＝R4＝3kΩ、C1＝C2＝1pF，試研判輸出電壓V_O可能之振盪頻率：

(A)接近25MHz (B)接近50MHz (C)接近100MHz (D)接近150MHz。

0討論
0留言
0追蹤

問題討論

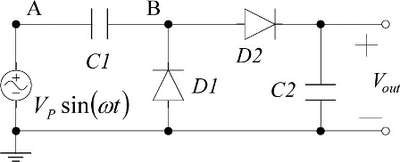

38. 今有一二極體電路如下左圖所示，假設二極體元件均為理想二極體，其電流－電壓（I-V）特性曲線如下右圖所示：順向導通電壓為V_D0＝0V，不考慮二極體導通的串聯電阻效應。已知V_P＝2V，試研判此電路中有關C1的描述，下列那一敘述最為正確？

(A)C1的端電壓接近2V且A節點電壓比B節點電壓高 (B)C1的端電壓接近2V且A節點電壓比B節點電壓低 (C)C1的端電壓接近4V且A節點電壓比B節點電壓低 (D)C1的端電壓接近4V且A節點電壓比B節點電壓高。

0討論
0留言
0追蹤

問題討論

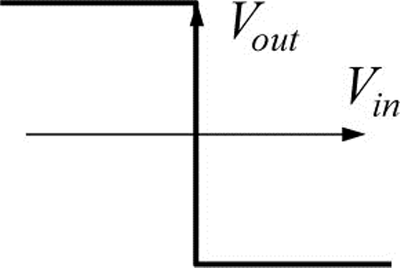

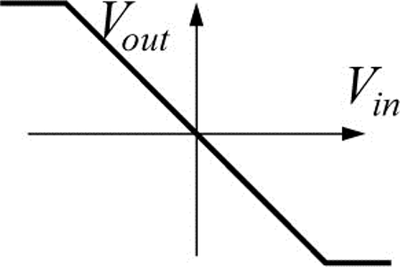

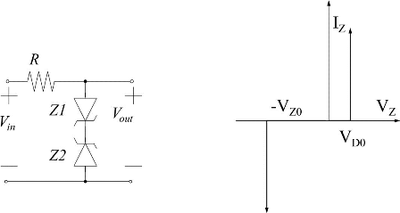

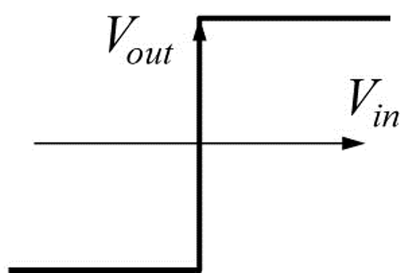

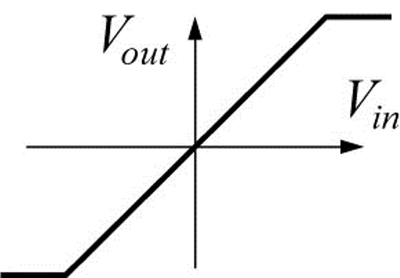

39. 今有一使用Zener二極體電路如下左圖所示，假設二極體元件的電流－電壓（I-V）特性曲線如下右圖所示：順向導通電壓為V_D0＝0.7V，逆向崩潰電壓為V_Z0＝5V，不考慮導通的串聯電阻效應。試研判此電路之電壓轉移特性以下列何者曲線最為正確？

(A)

　 (B)

(C)

(D)

0討論
0留言
0追蹤

問題討論

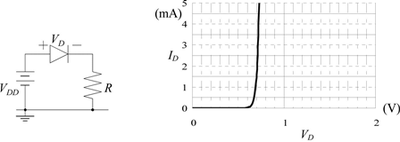

40. 今有一二極體電路如下左圖所示，已知二極體的特性函數為I_D＝I_S(a)，其中I_s＝1×10^－¹²(a)、V_T＝25mV，V_D、I_D分別為流經二極體的電壓降，實際的電流－電壓（I-V）特性曲線如下右圖所示。已知V_DD＝2V、R＝500Ω。試研判此電路通過二極體的電流I_D：

(A)接近3.5mA (B)接近2.5mA (C)接近1.5mA (D)接近0.5mA。　　　　
