鐵路特考考古題 105年電子學大意

0討論
0留言
0追蹤

問題討論

1. 某一內部補償的運算放大器，其直流開迴路增益為100dB，單一增益頻寬（Unity-gain Bandwidth）為2MHz，求頻率在2kHz時的開迴路增益？

(A)10dB (B)20dB (C)30dB (D)60dB。

0討論
0留言
0追蹤

問題討論

2. 一運算放大器其增益為3×10⁵，直流供應電壓為±12V，最大輸出電壓變化範圍為±11.5V，當其正輸入端與負輸入端電壓分別為50μV和90μV，其輸出電壓為何？

(A)11.5V (B)－11.5V (C)12V (D)－12V。

0討論
0留言
0追蹤

問題討論

3. 某單一增益運算放大器的電壓轉換率（Slew rate）為0.628V/μs，當輸入電壓振幅為5V之正弦波時，其最大不失真的輸入頻率為何？

(A)1kHz (B)2kHz (C)10kHz (D)20kHz。

0討論
0留言
0追蹤

問題討論

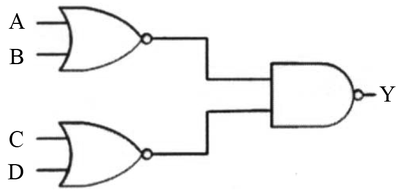

4. 圖中邏輯電路的輸出信號Y為何？

(A)Y＝A＋B＋C＋D (B)Y＝ABCD (C)Y＝（A＋B）（C＋D） (D)Y＝

。

0討論
0留言
0追蹤

問題討論

5. 若雙極性接面電晶體（BJT）工作在主動區（Active Region）的電流放大率為β，下列何項敘述正確？

(A)β定義為I_B/I_C (B)相同電路之下，β較小的電晶體較易飽和 (C)β值大小與溫度無關 (D)工作在飽和區（Saturation Region）的電流放大率小於β。

0討論
0留言
0追蹤

問題討論

6. 關於P-N接面二極體崩潰電壓之敘述，下列何者錯誤？

(A)逆向崩潰電壓較順向導通電壓為大 (B)PN區域雜質濃度越高，若發生稽納式崩潰（Zener breakdown）時，崩潰電壓越大 (C)溫度越高，若發生雪崩式崩潰（Avalanche breakdown）時，崩潰電壓越大 (D)雪崩式崩潰（Avalanche breakdown）之崩潰電壓較稽納式崩潰（Zener breakdown）之崩潰電壓為大。

0討論
0留言
0追蹤

問題討論

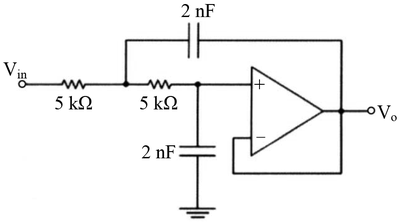

7. 如圖所示之電路為何種濾波器？

(A)低通 (B)帶通 (C)高通 (D)全通。

0討論
0留言
0追蹤

問題討論

8. 將砷（As）元素經熱擴散摻進純矽晶體中且取代矽原子，此矽晶體將成為何種摻雜型式半導體？

(A)正(P)型 (B)負(N)型 (C)以上皆有可能 (D)無法確定。

0討論
0留言
0追蹤

問題討論

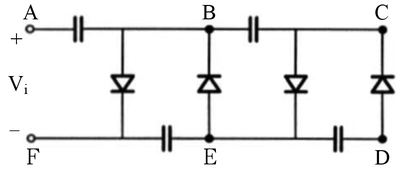

9. 圖中理想二極體電路輸入正弦波訊號的峰值為V_m，請問在那兩個端點間可得到4V_m的輸出？

(A)A、B端點 (B)A、C端點 (C)F、E端點 (D)F、D端點。

0討論
0留言
0追蹤

問題討論

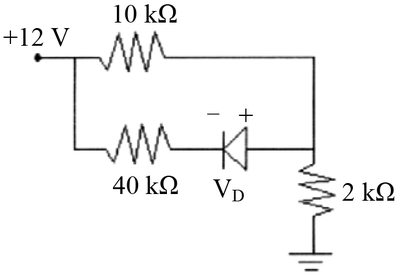

10. 如圖所示，跨於二極體的電壓V_D應為：

(A)0.7V (B)－5V (C)－7V (D)－10V。

0討論
0留言
0追蹤

問題討論

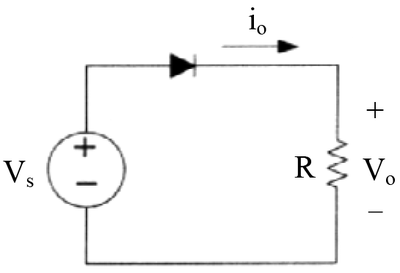

11. 如圖所示之電路，二極體為理想。其電源電壓v_s為一交流弦波，大小為110Vrms，頻率為60Hz，R＝25Ω，則i_o之均方根值（rms）為何？

(A)2.11A (B)3.11A (C)4.11A (D)5.11A。

0討論
0留言
0追蹤

問題討論

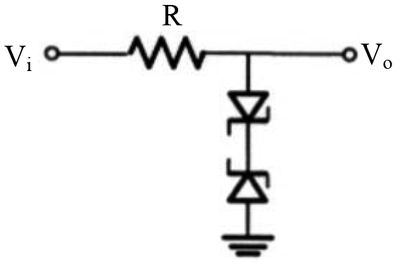

12. 圖中為一由兩個5.7V稽納（Zener）二極體所構成的截波電路，其順偏時的電壓為0.7V，請問輸入波形被截波的電壓為何？

(A)±1.4V (B)±5V (C)±6.4V (D)±11.4V。

0討論
0留言
0追蹤

問題討論

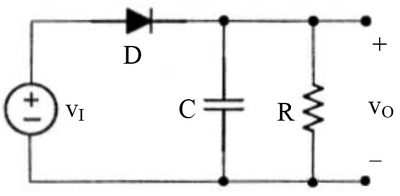

13. 圖示整流電路，輸入v_I為弦波，若二極體D的導通角度變大，下列敘述何者為其可能原因？

(A)v_I的週期變大 (B)v_I的峰值電壓變大 (C)電容值C變大 (D)電阻值R變大。

0討論
0留言
0追蹤

問題討論

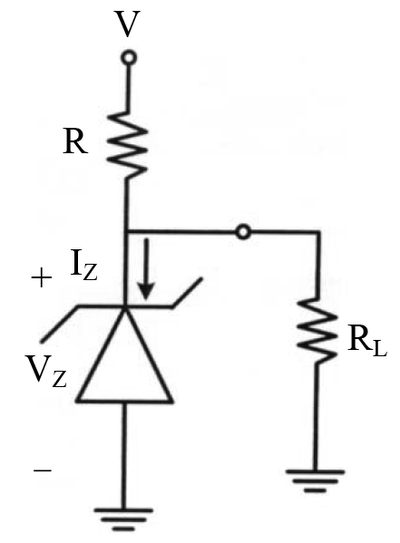

14. 如圖電路，稽納二極體的V_z＝5V，電源V＝10V，R＝2kΩ，則R_L的最小值R_Lmin約為多大？

(A)1kΩ (B)2kΩ (C)3kΩ (D)4kΩ。

0討論
0留言
0追蹤

問題討論

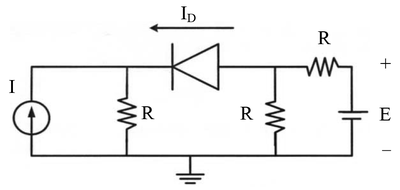

15. 如圖電路，設二極體為理想二極體。I＝1mA，E＝10V，R＝10kΩ，則流經二極體之電流I_D為多大？

(A)0mA (B)0.5mA (C)1mA (D)2mA。

0討論
0留言
0追蹤

問題討論

16. 如圖電路為一共源放大器的簡圖，若電晶體之g_m＝0.5mA/V，V_A＝∞，R_D＝5kΩ，則此放大器的電壓增益|?Av?|為：

(A)0 (B)2V/V (C)2.5V/V (D)∞。

0討論
0留言
0追蹤

問題討論

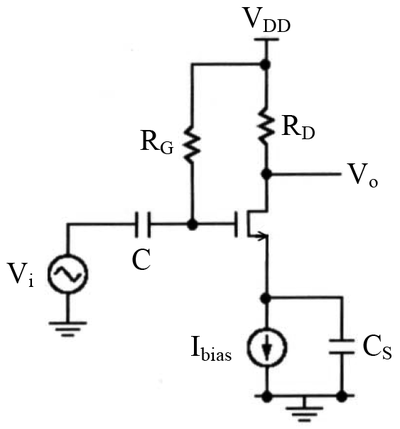

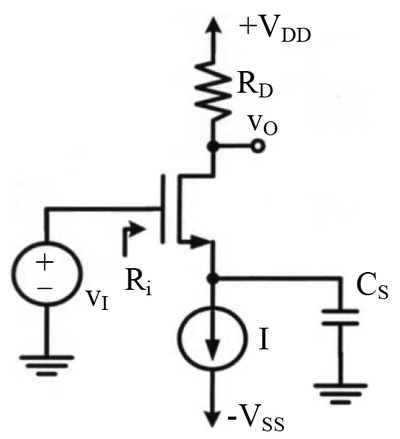

17. 關於下列之放大器，若電晶體操作於飽和區，且電流源為理想，下列敘述何者錯誤？

(A)I_bias增加，若電晶體維持操作於飽和區，則其電壓增益越大 (B)Cs＝0則其電壓增益為0 (C)若W/L減少則電晶體可能從飽和區進入三極管區（triode region） (D)若R_D增加則電晶體可能從飽和區進入三極管區（triode region）。

0討論
0留言
0追蹤

問題討論

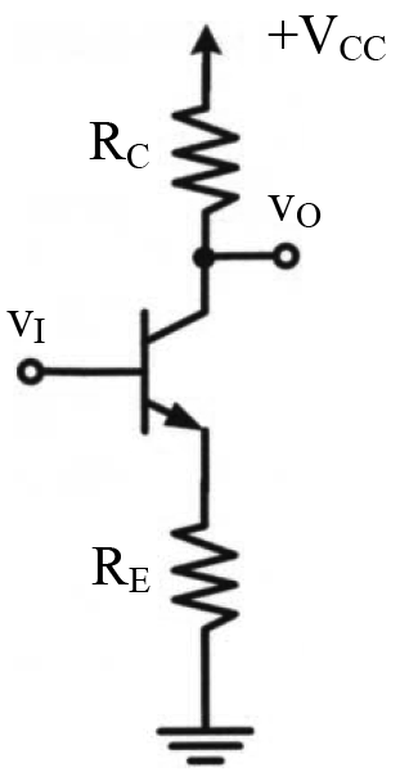

18. 如圖的放大器（其偏壓電路未示），若電晶體的轉導參數為g_m，輸出電阻為r_o，則此放大器的電壓增益約為何？

(A)－g_mR_C (B)－g_m(R_C//r_o) (C)－R_C/R_E (D)－r_o/R_E。

0討論
0留言
0追蹤

問題討論

19. 雙極性接面電晶體中，下列何種電路組態其小訊號輸入阻抗為最大？

(A)共射極組態 (B)共基極組態 (C)共集極組態 (D)共閘極組態。

0討論
0留言
0追蹤

問題討論

20. 若要使一操作於飽和區的MOS電晶體的轉導值增為2倍，可藉由下列的何種方式改變汲極電流I_D來達成？

(A)將I_D增為4倍 (B)將I_D增為2倍 (C)將I_D增為

倍 (D)將I_D減半。

0討論
0留言
0追蹤

問題討論

21. 有關BJT雙極性接面電晶體與FET場效電晶體的一般特性比較，下列何者錯誤？

(A)BJT的轉導（Transconductance）g_m比FET的轉導大 (B)BJT的輸出電阻r_o比FET的輸出電阻小 (C)BJT的本質增益（Intrinsic Gain）A₀比FET的本質增益大 (D)BJT的輸入阻抗R_i比FET的輸入阻抗小。

0討論
0留言
0追蹤

問題討論

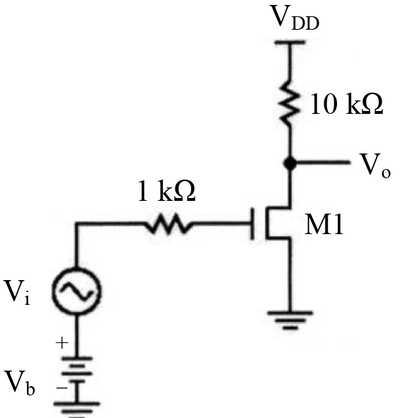

22. 如圖所示之電路，若MOSFET操作在飽和區（Saturation Region）且轉導值（g_m）為1mA/V，輸出阻抗（r_o）為10kΩ，試求V_o/V_i＝？

(A)－2.5 (B)－5 (C)－10 (D)－20。

0討論
0留言
0追蹤

問題討論

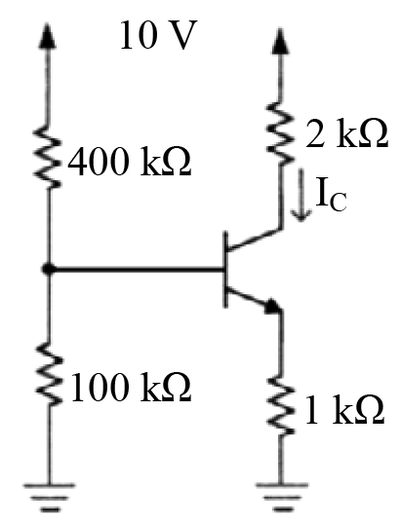

23. 圖示電路，若電晶體β＝100，V_BE(on)＝0.7V，電流I_C約為若干mA？

(A)0.2 (B)0.4 (C)0.7 (D)1.3。

0討論
0留言
0追蹤

問題討論

24. P通道空乏型MOSFET閘極加上正電壓時，其通道導通程度會：

(A)減小 (B)加大 (C)無影響 (D)不一定。

0討論
0留言
0追蹤

問題討論

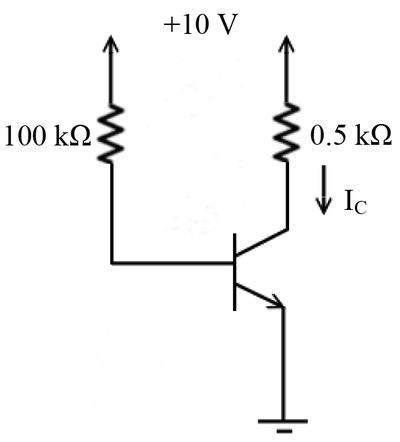

25. 如圖電路，設電晶體的β＝100，V_BE＝0.7V，則I_C電流約為：

(A)19.6mA (B)9.3mA (C)0.1mA (D)0mA。

0討論
0留言
0追蹤

問題討論

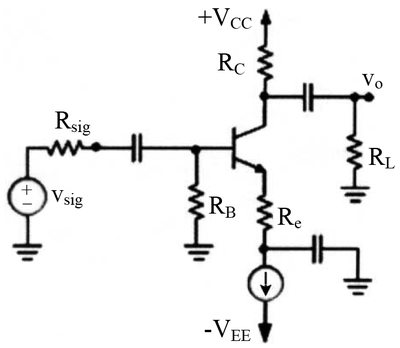

26. 圖示放大器電路中的電阻R_e主要功用為何？

(A)降低輸出阻抗 (B)提升電壓增益 (C)提高輸入訊號的線性放大範圍 (D)頻率補償。

0討論
0留言
0追蹤

問題討論

27. 在BJT的小訊號參數中，下列那一個關係式錯誤？

(A)r_e＝V_T/I_E (B)

＝V_T/I_B (C)g_m＝I_C/V_T (D)r_o＝V_T/I_C。

0討論
0留言
0追蹤

問題討論

28. 如圖所示之電路，假設BJT電晶體操作在順向主動區，忽略爾利（Early）效應，I_C＝1mA，V_T＝26mV，β＝100，＝100fF，＝20fF，且C_CS＝30fF，採用米勒（Miller）趨近法，求於BJT輸入端之極點頻率為何？

(A)516MHz (B)616MHz (C)716MHz (D)816MHz。

0討論
0留言
0追蹤

問題討論

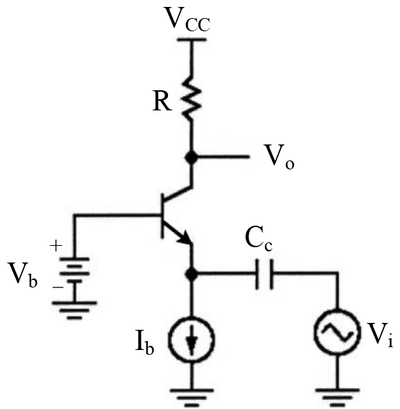

29. 如圖所示之電路，若忽略元件本身之寄生電容，下列敘述何者錯誤？

(A)該電路為高通放大器 (B)增加I_b有助於降低低頻－3dB頻率（

） (C)C_c增加有助於降低低頻－3dB頻率（

） (D)該電路為同相放大器。

0討論
0留言
0追蹤

問題討論

30. 如圖所示之理想運算放大器電路，＝，求為何？

(A)10kHz (B)50kHz (C)100kHz (D)200kHz。

0討論
0留言
0追蹤

問題討論

31. 非反向運算放大器電路具有增益40dB，其3dB頻率為25kHz，將其應用在某特殊系統中，若此系統需要50kHz的頻寬，在此情況下能夠達到的最大增益為何？

(A)10V/V (B)20V/V (C)50V/V (D)100V/V。

0討論
0留言
0追蹤

問題討論

32. 關於CC-CC放大器的特性，下列何者正確？

(A)低輸入阻抗 (B)高輸出阻抗 (C)高電壓增益 (D)高電流增益。

0討論
0留言
0追蹤

問題討論

33. 若增加差動放大器中之射極電阻，則：

(A)A_cm增加 (B)A_cm不變 (C)CMRR值增加 (D)CMRR值減少。

0討論
0留言
0追蹤

問題討論

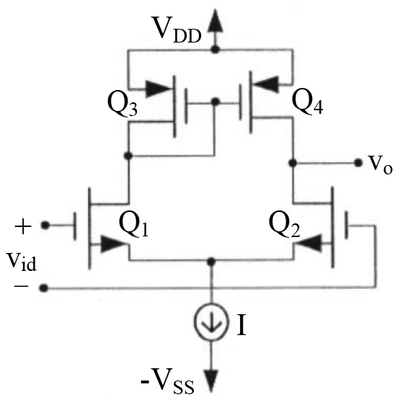

34. 圖示差動放大器，若電晶體Q₁與Q₂的特性相同，Q₃與Q₄的特性相同，且其轉導（Transconductance）g_m皆為2mA/V、輸出電阻r_o皆為20kΩ，則差模電壓增益A_d＝v_o/v_id＝？

(A)－20 (B)－10 (C)10 (D)20。

0討論
0留言
0追蹤

問題討論

35. 有一電路的轉移函數T(s)＝，當頻率遠大於此電路的轉角頻率（Corner Frequency）時，頻率與|?T(s)?| 的變化關係，下列何者正確？

(A)頻率每增大十倍，|?T(s)?|減少10dB (B)頻率每增大十倍，|?T(s)?|減少20dB (C)頻率每增大二倍，|?T(s)?|減少10dB (D)頻率每增大二倍，|?T(s)?|減少20dB。

0討論
0留言
0追蹤

問題討論

36. 下圖由5個NOT閘組成之環形振盪器，若每一個NOT閘的延遲時間（Delay Time）為2ns，則此電路之振盪頻率為多少？

(A)25MHz (B)50MHz (C)100MHz (D)125MHz。

0討論
0留言
0追蹤

問題討論

37. 一個兩級串接放大器電路，其第一級放大器之低3分貝頻率（Lower3dBFrequency）與高3分貝頻率（Upper 3dB Frequency）分別為1kHz與1MHz。電路中第二級放大器之低3分貝頻率（Lower 3dB Frequency）與高3分貝頻率（Upper 3dB Frequency）分別為10kHz與2MHz。則此放大器之頻寬約為：

(A)990kHz (B)999kHz (C)1990kHz (D)1999kHz。

0討論
0留言
0追蹤

問題討論

38. 關於韋恩（Wien）振盪器，下列敘述何者正確？

(A)振盪波形為方波 (B)振盪波形為三角波 (C)振盪波形為單一脈波 (D)振盪波形為弦波。

0討論
0留言
0追蹤

問題討論

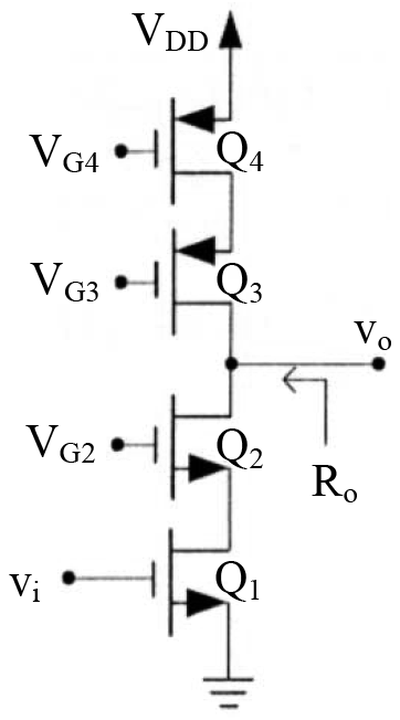

39. 圖示放大器中所有電晶體特性完全相同且匹配，所有電晶體的|?V_A?|＝2V，過驅電壓（Overdrive voltage）|?V_OV?|＝|?V_GS－V_t?|＝0.2V，工作電流I_D皆為0.2mA，則輸出阻抗R_o約為若干kΩ？

(A)50 (B)100 (C)150 (D)200。

0討論
0留言
0追蹤

問題討論

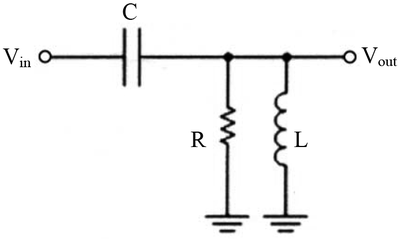

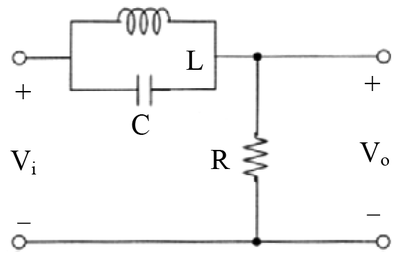

40. 下列為一被動式濾波器（Passive filter），試研判此電路是何種濾波器？

(A)低通濾波器 (B)高通濾波器 (C)帶通濾波器 (D)帶拒濾波器。
