2. 下列有關力學之敘述何者正確？

(A)三鉸拱為一超靜定結構 (B)鋼纜可以承受拉力及彎矩，但不可承受壓力 (C)靜定結構，求反力與結構材料性質無關 (D)結構反力數大於3，則此結構一定穩定。

0討論
0留言
0追蹤

問題討論

3. 下列何者是滾動摩擦係數之單位？

(A)kg-cm (B)kg (C)cm (D)以上皆非。

0討論
0留言
0追蹤

問題討論

4. 若材料受力維持不變，但隨時間增加，其變形亦持續增加，時間越長，變形將越趨穩定，此現象稱為：

(A)彈性 (B)潛變 (C)疲勞 (D)鬆弛。

0討論
0留言
0追蹤

問題討論

5. 有一重W之物體受一水平拉力F的作用，有關於此物體在一靜止表面之直接接觸摩擦的敘述，下列何者正確？

(A)當物體處於平衡靜止時之摩擦力為拉力F (B)當拉力F增大到使物體即將滑動時之摩擦力為最小 (C)物體滑動後之摩擦力逐漸增大 (D)物體滑動後之摩擦力，大於物體即將滑動後時之摩擦力。

0討論
0留言
0追蹤

問題討論

6. 如圖所示，A、B、C點均為鉸接，試問D點之彎矩值為多少？

(A)500kg-m (B)625kg-m (C)750kg-m (D)875kg-m。

0討論
0留言
0追蹤

問題討論

7. 如圖所示，使用4根直徑皆為16mm之螺栓接合4塊厚度皆為20mm之鋼板，若不考慮鋼板間之摩擦力，當拉力P＝20000kgf，則每支螺栓承受之平均剪應力為多少？（最接近值）

(A)1250kgf/cm² (B)2500kgf/cm² (C)5000kgf/cm² (D)7500kgf/cm²。

0討論
0留言
0追蹤

問題討論

8. 如圖所示之均勻圓柱，重量為w、半徑為r，推上高度h之階梯形障礙物，所需的作用力P為多少？

(A)

(B)

(C)

(D)

0討論
0留言
0追蹤

問題討論

9. 如圖所示，有一長度L之懸臂梁於自由端受集中荷重P作用，產生撓度δ，則同樣斷面受同大荷重時，欲使自由端撓度變為4δ，則梁長變為L之多少倍？

(A)2 (B)

(C)

(D)

0討論
0留言
0追蹤

問題討論

10. 如圖所示之應力－應變圖中，下列敘述何者正確？

(A)A點為比例極限 (B)C點至D點為頸縮現象 (C)B點為極限應力 (D)D點至E點為應變硬化現象。

0討論
0留言
0追蹤

問題討論

11. 有關理想結構單元之力學特性，下列敘述何者有誤？

(A)梁是以承受彎曲力矩、剪力為主的結構單元 (B)桁架是以承受軸向力為主的結構單元 (C)剛架是以承受彎曲力矩、剪力及軸向力為主的結構單元 (D)剛架構造結點為剛結點，不可抵抗彎曲力矩。

0討論
0留言
0追蹤

問題討論

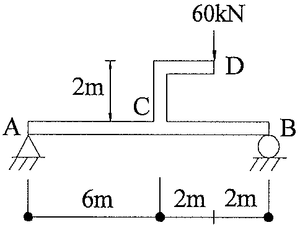

12. 如圖所示之簡支梁，B點之反力為多少？

(A)12kN (B)30kN (C)48kN (D)55kN。

0討論
0留言
0追蹤

問題討論

13. 下列敘述何者正確？

(A)彈性係數越大，其所發生的變形亦越大 (B)受軸力作用之桿件越長，其所發生的應變亦越大 (C)斷面上離中立軸越遠之點所受之彎曲應力越大 (D)斷面上中立軸之剪應力為零。

0討論
0留言
0追蹤

問題討論

14. 有一梁如圖所示，Ax為多少？（最接近值）

(A)4.75t (B)5.25t (C)6t (D)7.5t。

0討論
0留言
0追蹤

問題討論

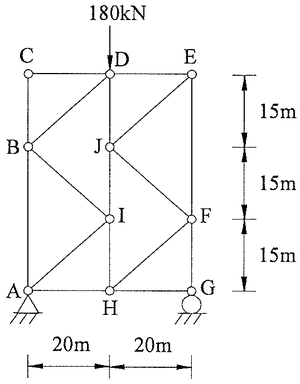

15. 如圖所示桁架，下列何者不是零力桿件？

(A)BC (B)CD (C)JE (D)GH。

0討論
0留言
0追蹤

問題討論

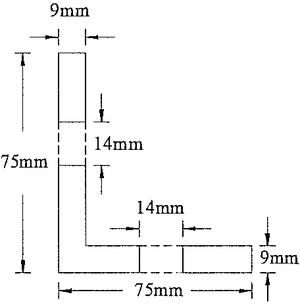

16. 如圖所示之L形角鋼（75mm75mm9mm，截面積1269mm²），受15t張力作用，在此截面挖2孔，孔徑為14mm，則角鋼所受張應力為多少？（最接近值）

(A)1182kg/cm² (B)1269kg/cm² (C)1312kg/cm² (D)1475kg/cm²。

0討論
0留言
0追蹤

問題討論

17. 有一直徑16mm之鋼筋，彈性係數2.1*10⁶kg/cm²，受2t張力作用後伸長2mm，則鋼筋原來的長度為多少？（最接近值）

(A)2.1m (B)4.2m (C)6.7m (D)21m。

0討論
0留言
0追蹤

問題討論

18. 有一鋼板如圖所示，斜線面積之形心座標為多少？

(A)3m (B)4m (C)5m (D)6m。

0討論
0留言
0追蹤

問題討論

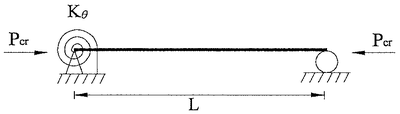

19. 如圖所示，桿件剛度為EI，挫屈臨界負荷（Pcr）為π²EI/(K?)²，若K_θ為零時，K之值為多少？

(A)0.5 (B)0.7 (C)1.0 (D)2.0。

0討論
0留言
0追蹤

問題討論

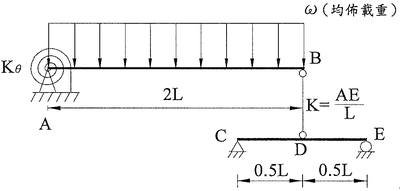

20. 如圖所示，梁剛度均為EI，若K_θ為零時，BD桿件之挫屈臨界負荷（Pcr）為100時，則均佈載重（W）之最大值為多少？

(A)50/L (B)70/L (C)100/L (D)120/L

0討論
0留言
0追蹤

問題討論

21. 如圖所示，梁剛度均為EI，若K_θ為零且K為無限大時，BD桿件之內力為多少？

(A)0.5WL (B)WL (C)1.5WL (D)2WL。

0討論
0留言
0追蹤

問題討論

22. 如圖所示，梁剛度均為EI，若K_θ及K均為無限大時，BD桿件之內力為多少？

(A)16WL/23 (B)24WL/29 (C)32WL/35 (D)32WL/43。

0討論
0留言
0追蹤

問題討論

23. 某軸力桿件，其兩端為固接，桿長為L，膨脹係數為α，當溫度由T₁增至T₂時，則桿件之熱應力σ為多少？

(A)αE（T₂－T₁） (B)0.5αE（T₁－T₂） (C)αE（T₁－T₂） (D)0.5αE（T₂－T₁）

0討論
0留言
0追蹤

問題討論

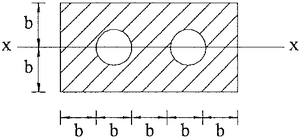

24. 如圖所示，斜線面積之慣性矩（I_xx）為多少？

(A)

－

(B)

－

(C)

－

(D)

－

0討論
0留言
0追蹤

問題討論

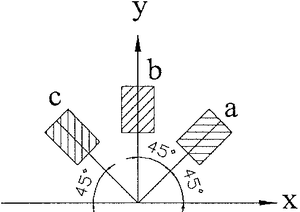

25. 如圖所示為某試體之應變規佈設情形，若ε_a＝0.005，ε_b＝0.007，ε_c＝－0.004，試問y軸方向之應變（ε_y）為多少？

(A)0.003 (B)0.004 (C)0.005 (D)0.007。

0討論
0留言
0追蹤

問題討論

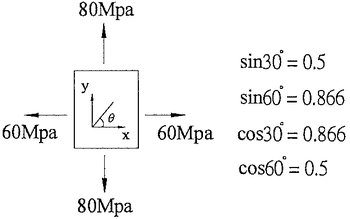

26. 如圖所示之應力元素，θ＝30°時，σ_θ為多少？

(A)25MPa (B)65MPa (C)75MPa (D)105MPa。

0討論
0留言
0追蹤

問題討論

27. 如圖所示，A點之支承反力為多少？

(A)30t (B)45t (C)60t (D)75t。

0討論
0留言
0追蹤

問題討論

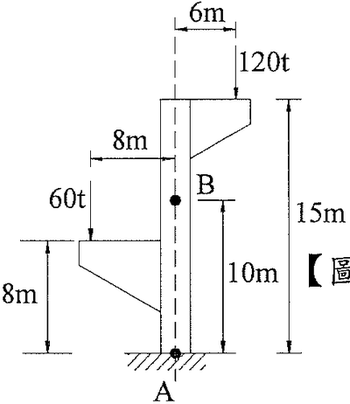

28. 如圖所示，結構體自重忽略不計，A點之彎矩值為多少？

(A)240t-m (B)480t-m (C)720t-m (D)900t-m。

0討論
0留言
0追蹤

問題討論

29. 下列何者為剪力流(f)之單位？

(A)kg (B)kg/cm (C)kg-cm (D)kg/cm²。

台電公司考古題 102年工程力學概要

主題分類

1. 將一物體置於平面上，若平面逐漸傾斜至30°時，物體開始滑動，則物體與平面之摩擦係數為多少？

2. 下列有關力學之敘述何者正確？

3. 下列何者是滾動摩擦係數之單位？

4. 若材料受力維持不變，但隨時間增加，其變形亦持續增加，時間越長，變形將越趨穩定，此現象稱為：

5. 有一重W之物體受一水平拉力F的作用，有關於此物體在一靜止表面之直接接觸摩擦的敘述，下列何者正確？

6. 如圖所示，A、B、C點均為鉸接，試問D點之彎矩值為多少？

7. 如圖所示，使用4根直徑皆為16mm之螺栓接合4塊厚度皆為20mm之鋼板，若不考慮鋼板間之摩擦力，當拉力P＝20000kgf，則每支螺栓承受之平均剪應力為多少？（最接近值）

8. 如圖所示之均勻圓柱，重量為w、半徑為r，推上高度h之階梯形障礙物，所需的作用力P為多少？

9. 如圖所示，有一長度L之懸臂梁於自由端受集中荷重P作用，產生撓度δ，則同樣斷面受同大荷重時，欲使自由端撓度變為4δ，則梁長變為L之多少倍？

10. 如圖所示之應力－應變圖中，下列敘述何者正確？

11. 有關理想結構單元之力學特性，下列敘述何者有誤？

12. 如圖所示之簡支梁，B點之反力為多少？

13. 下列敘述何者正確？

14. 有一梁如圖所示，Ax為多少？（最接近值）

15. 如圖所示桁架，下列何者不是零力桿件？

16. 如圖所示之L形角鋼（75mm75mm9mm，截面積1269mm²），受15t張力作用，在此截面挖2孔，孔徑為14mm，則角鋼所受張應力為多少？（最接近值）

17. 有一直徑16mm之鋼筋，彈性係數2.1*10⁶kg/cm²，受2t張力作用後伸長2mm，則鋼筋原來的長度為多少？（最接近值）

18. 有一鋼板如圖所示，斜線面積之形心座標為多少？

19. 如圖所示，桿件剛度為EI，挫屈臨界負荷（Pcr）為π²EI/(K?)²，若K_θ為零時，K之值為多少？

20. 如圖所示，梁剛度均為EI，若K_θ為零時，BD桿件之挫屈臨界負荷（Pcr）為100時，則均佈載重（W）之最大值為多少？

21. 如圖所示，梁剛度均為EI，若K_θ為零且K為無限大時，BD桿件之內力為多少？

22. 如圖所示，梁剛度均為EI，若K_θ及K均為無限大時，BD桿件之內力為多少？

23. 某軸力桿件，其兩端為固接，桿長為L，膨脹係數為α，當溫度由T₁增至T₂時，則桿件之熱應力σ為多少？

24. 如圖所示，斜線面積之慣性矩（I_xx）為多少？

25. 如圖所示為某試體之應變規佈設情形，若ε_a＝0.005，ε_b＝0.007，ε_c＝－0.004，試問y軸方向之應變（ε_y）為多少？

26. 如圖所示之應力元素，θ＝30°時，σ_θ為多少？

27. 如圖所示，A點之支承反力為多少？

28. 如圖所示，結構體自重忽略不計，A點之彎矩值為多少？

29. 下列何者為剪力流(f)之單位？

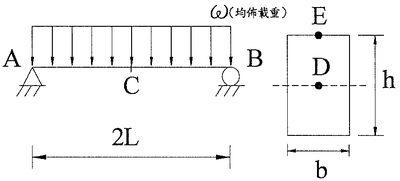

30. 如圖所示之簡支梁，剛度為EI，C點位於梁中央處，C點之垂直撓度為多少？
