1. 如【圖1】所示電路，E＝？　

(A)24V　 (B)30V　 (C)36V　 (D)42V。

0討論
0留言
0追蹤

問題討論

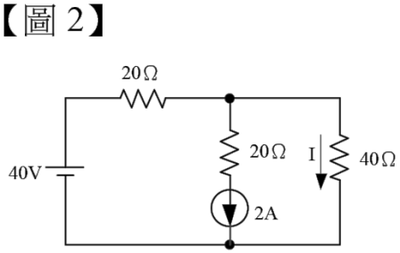

2. 如【圖2】所示電路，I＝？　

(A)0A　 (B)1A　 (C)2A　 (D)3A。

0討論
0留言
0追蹤

問題討論

3. 小胖家有一部抽水馬達，其銘牌標示規格為輸出功率750W，效率80%，若平均每天使用4小時，請問一個月（以30天計）之電費大約為多少？（假設1度電為3元）　

(A)532元　 (B)488元　 (C)338元　 (D)280元。

0討論
0留言
0追蹤

問題討論

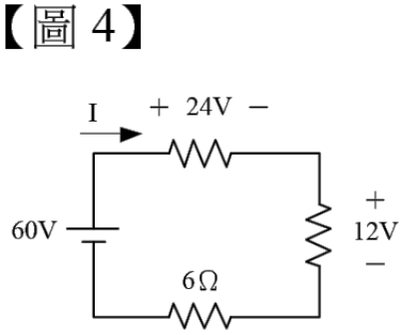

4. 如【圖4】所示電路，I＝？　

(A)4A　 (B)3A　 (C)2A　 (D)1A。

0討論
0留言
0追蹤

問題討論

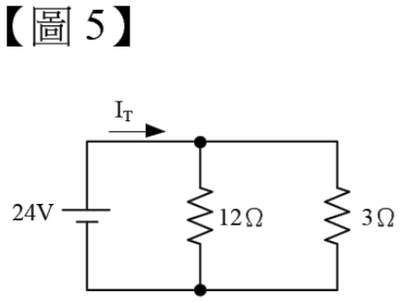

5. 如【圖5】所示電路，I_T＝？　

(A)4A　 (B)6A　 (C)8A　 (D)10A。

0討論
0留言
0追蹤

問題討論

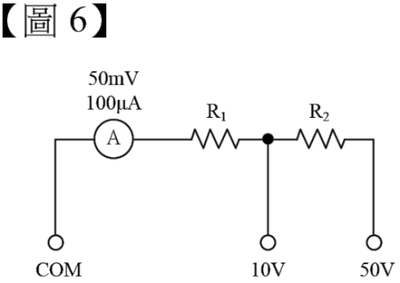

6. 如【圖6】所示電路，為一多範圍直流電壓表，其電壓表頭規格為50mV、100μA，若要分別量測10V及50V，則R₁及R₂應為多少？　

(A)100kΩ、200kΩ　 (B)90kΩ、200kΩ　 (C)99.5kΩ、400kΩ　 (D)100kΩ、500kΩ。

0討論
0留言
0追蹤

問題討論

7. 某一電感器L＝3H，若把線圈匝數增加為原來的2倍，並通以3A的電流時，試問此電感器所儲存的能量為何？　

(A)9焦耳　 (B)18焦耳　 (C)27焦耳　 (D)54焦耳。

0討論
0留言
0追蹤

問題討論

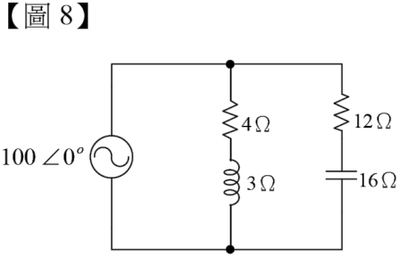

8. 如【圖8】所示電路，試問此電路之總有效功率P_T＝？　

(A)1900W　 (B)1200W　 (C)900W　 (D)600W。

0討論
0留言
0追蹤

問題討論

9. 下列有關諧振電路之敘述何者錯誤？　

(A)RLC串聯諧振時，電路總阻抗最小　 (B)RLC並聯諧振時，電路總阻抗最大　 (C)諧振時功率因數為0.8　 (D)RLC串聯諧振時，X_L＝X_C。

0討論
0留言
0追蹤

問題討論

10. 某三相Y接發電機，相序為ABC，若B相電壓＝100∠－120˚V，則V_AB＝？　

(A)

∠30˚V　 (B)

∠－30˚V　 (C)

∠90˚V　 (D)

∠－90˚V。

0討論
0留言
0追蹤

問題討論

11. 某色碼電阻由左至右依序為紅紅紅金，請問下列選項中何者為可能之電阻值？　

0討論
0留言
0追蹤

問題討論

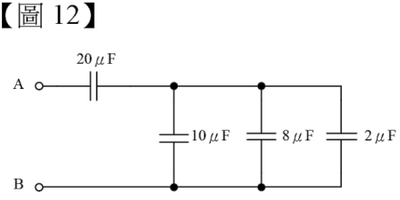

12. 如【圖12】所示電路，試問A、B兩端之總電容量為多少？　

(A)40μF　 (B)30μF　 (C)20μF　 (D)10μF。

0討論
0留言
0追蹤

問題討論

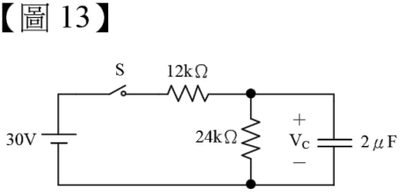

13. 如【圖13】所示電路，電容器無任何儲能，當開關S閉合後，電路達穩態所需的時間為多少？　

(A)100ms　 (B)90ms　 (C)80ms　 (D)50ms。

0討論
0留言
0追蹤

問題討論

14. 承上題，若電路已達穩態，則電容器兩端電壓V_C為多少？　

(A)30V　 (B)20V　 (C)10V　 (D)0V。

0討論
0留言
0追蹤

問題討論

15. 有一交流電壓源v_(t)＝10＋10sin377 t，試問此電壓源之平均值為何？　

(A)10V　 (B)

。

0討論
0留言
0追蹤

問題討論

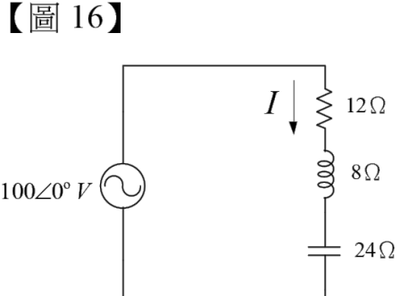

16. 如【圖16】所示電路，試問此電路之電流大小為何？　

(A)10A　 (B)8A　 (C)5A　 (D)2A。

0討論
0留言
0追蹤

問題討論

17. 有一交流電路，已知電壓V(t)＝（377t＋60˚）、電流i(t)＝2sin（377t＋15˚），試問此電路之功率因數為何？　

(A)0.8　 (B)0.707　 (C)0.6　 (D)0.5。

0討論
0留言
0追蹤

問題討論

18. 某一RLC並聯電路，當電源頻率為60Hz時，R＝10Ω、X_L＝50Ω、X_C＝2Ω，試問該電路之諧振頻率為多少？　

(A)300Hz　 (B)120Hz　 (C)30Hz　 (D)12Hz。

0討論
0留言
0追蹤

問題討論

19. 平衡三相電源各相之間的相位差為多少？　

(A)0˚ (B)60˚ (C)90˚ (D)120˚。

0討論
0留言
0追蹤

問題討論

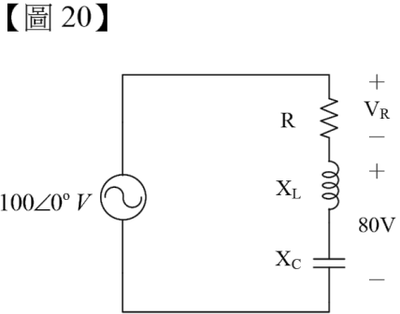

20. 如【圖20】所示電路，請問電壓V_R＝？　

(A)20V　 (B)60V　 (C)80V　 (D)100V。

0討論
0留言
0追蹤

問題討論

21. 某電池的充電電流為500mA，連續充電10分鐘，則此電量為多少庫倫？　

(A)5,000　 (B)3,000　 (C)500　 (D)300。

0討論
0留言
0追蹤

問題討論

22. 某一銅質導線長度為10公里（km），導線的截面積為100mm²，電阻係數為1.7×10^－⁸（Ω-m），則此導線的電阻為：　

(A)0.17Ω　 (B)0.58Ω　 (C)1.7Ω　 (D)5.8Ω。

0討論
0留言
0追蹤

問題討論

23. 某色碼電阻標示誤差量的顏色為金色，此電阻的誤差量為：　

(A)±20%　 (B)±10%　 (C)±5%　 (D)±1%。

0討論
0留言
0追蹤

問題討論

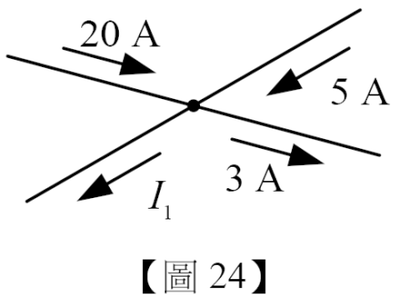

24. 如【圖24】所示，電流I₁為：　

(A)3A　 (B)12A　 (C)17A　 (D)22A。

0討論
0留言
0追蹤

問題討論

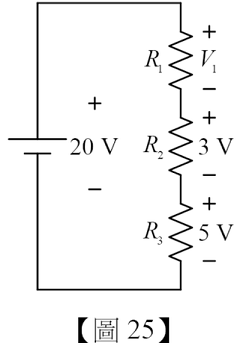

25. 如【圖25】所示電路，電壓V₁為：　

(A)3V　 (B)5V　 (C)12V　 (D)28V。

0討論
0留言
0追蹤

問題討論

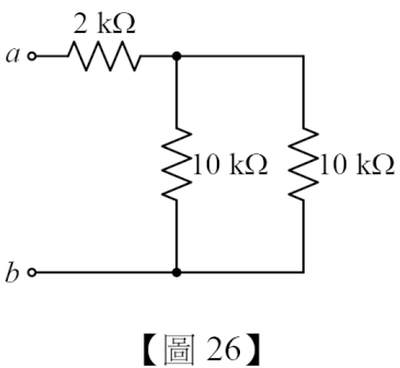

26. 在【圖26】電路中a、b兩端的總電阻為：　

(A)22kΩ　 (B)12kΩ　 (C)7kΩ　 (D)4kΩ。

0討論
0留言
0追蹤

問題討論

27. 將四個相同的電感並聯，若每個電感為40mH，則並聯的總電感為：　

(A)160mH　 (B)40mH　 (C)10mH　 (D)5mH。

0討論
0留言
0追蹤

問題討論

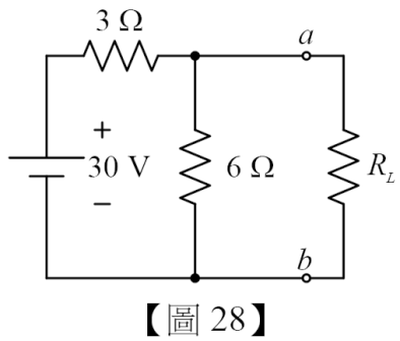

28. 某直流電路如【圖28】所示，關於a、b兩端左側的戴維寧（Thevenin）等效電路的敘述，下列何者正確？　

(A)戴維寧等效電壓為10V　 (B)戴維寧等效電壓為15V　 (C)戴維寧等效電阻為9Ω　 (D)戴維寧等效電阻為2Ω。

自來水公司考古題 106年基本電學

主題分類

1. 如【圖1】所示電路，E＝？

2. 如【圖2】所示電路，I＝？

3. 小胖家有一部抽水馬達，其銘牌標示規格為輸出功率750W，效率80%，若平均每天使用4小時，請問一個月（以30天計）之電費大約為多少？（假設1度電為3元）

4. 如【圖4】所示電路，I＝？

5. 如【圖5】所示電路，I_T＝？

6. 如【圖6】所示電路，為一多範圍直流電壓表，其電壓表頭規格為50mV、100μA，若要分別量測10V及50V，則R₁及R₂應為多少？

7. 某一電感器L＝3H，若把線圈匝數增加為原來的2倍，並通以3A的電流時，試問此電感器所儲存的能量為何？

8. 如【圖8】所示電路，試問此電路之總有效功率P_T＝？

9. 下列有關諧振電路之敘述何者錯誤？

10. 某三相Y接發電機，相序為ABC，若B相電壓＝100∠－120˚V，則V_AB＝？

11. 某色碼電阻由左至右依序為紅紅紅金，請問下列選項中何者為可能之電阻值？

12. 如【圖12】所示電路，試問A、B兩端之總電容量為多少？

13. 如【圖13】所示電路，電容器無任何儲能，當開關S閉合後，電路達穩態所需的時間為多少？

14. 承上題，若電路已達穩態，則電容器兩端電壓V_C為多少？

15. 有一交流電壓源v_(t)＝10＋10sin377 t，試問此電壓源之平均值為何？

16. 如【圖16】所示電路，試問此電路之電流大小為何？

17. 有一交流電路，已知電壓V(t)＝（377t＋60˚）、電流i(t)＝2sin（377t＋15˚），試問此電路之功率因數為何？

18. 某一RLC並聯電路，當電源頻率為60Hz時，R＝10Ω、X_L＝50Ω、X_C＝2Ω，試問該電路之諧振頻率為多少？

19. 平衡三相電源各相之間的相位差為多少？

20. 如【圖20】所示電路，請問電壓V_R＝？

21. 某電池的充電電流為500mA，連續充電10分鐘，則此電量為多少庫倫？

22. 某一銅質導線長度為10公里（km），導線的截面積為100mm²，電阻係數為1.7×10^－⁸（Ω-m），則此導線的電阻為：

23. 某色碼電阻標示誤差量的顏色為金色，此電阻的誤差量為：

24. 如【圖24】所示，電流I₁為：

25. 如【圖25】所示電路，電壓V₁為：

26. 在【圖26】電路中a、b兩端的總電阻為：

27. 將四個相同的電感並聯，若每個電感為40mH，則並聯的總電感為：

28. 某直流電路如【圖28】所示，關於a、b兩端左側的戴維寧（Thevenin）等效電路的敘述，下列何者正確？

29. 交流電壓v＝100cos 1000t V，t為時間單位秒，此電壓的週期約為：

30. 交流電流i＝50sin 377t A，此電流有效值為：

31. 某交流RLC串聯之電路，電阻為10Ω，電感抗為20Ω，電容抗為10Ω，則其串聯的總阻抗為：

32. 若電感的端電壓v_C＝20sin 1000t V，t為時間單位秒，電感為10mH，則此電感抗為：

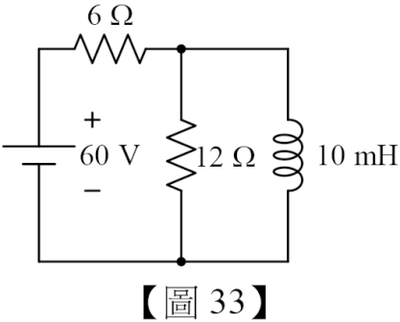

33. 如【圖33】所示電路中，在穩態時電感10mH儲存的能量為：

34. 某一個電容為100μF，若電容之端電壓為80V，則電容儲存的能量為：

35. 某10Ω電阻器流過的電流i＝10sin（377t－45˚）A，則此電阻器消耗的實功率為：
