6. 下列何者為電晶體電路施加直流偏壓的主要目的？　

(A)決定電晶體的α值　 (B)決定電晶體的工作溫度　 (C)決定電晶體的β值　 (D)決定電晶體的工作點（operating point）。

0討論
0留言
0追蹤

問題討論

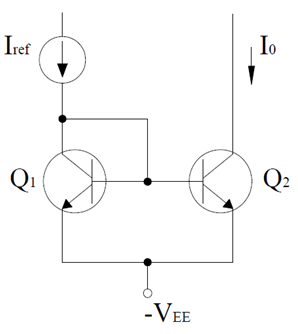

7. 如圖所示電路，Q₁與Q₂為匹配之電晶體（β₁＝β₂＝β），且皆操作於作用區（active region），請問為下列哪個選項？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

8. 當一輸出額定值為40W的放大器被接到一個10Ω的揚聲器上，若放大器之功率增益為20dB，試求在全功率輸出時，輸入功率應為多少？　

(A)500mW　 (B)400mW　 (C)300mW　 (D)200mW。

0討論
0留言
0追蹤

問題討論

9. 有一N通道增強型MOSFET的臨界電壓V_T＝2V，當V_GS＝5V時，MOSFET工作於飽和區（夾止區），且I_D＝3mA。若V_GS＝8V，則轉移電導g_m為何？　

(A)1mS　 (B)2mS　 (C)4mS　 (D)6mS。

0討論
0留言
0追蹤

問題討論

10. 如圖所示電路，已知g_m＝5mS，r_d＝20kΩ，則V_o為何？
　

(A)－10mV　 (B)10mV　 (C)－20mV　 (D)20mV。

0討論
0留言
0追蹤

問題討論

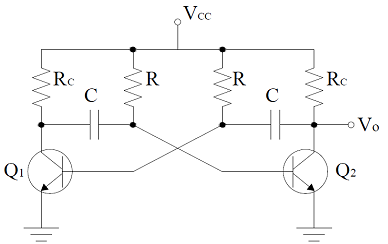

11. 如圖所示電路，若Q₁與Q₂完全相同，則V_o的週期約為多少？
　

(A)2.1 R_C　 (B)2 R_C　 (C)1.4 R_C　 (D)0.7 R_C。

0討論
0留言
0追蹤

問題討論

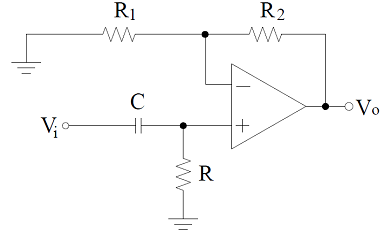

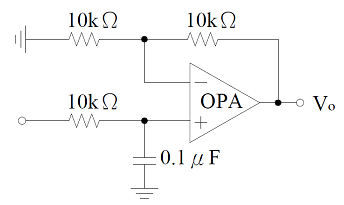

12. 如圖所示電路，為＿＿濾波電路，其截止頻率為＿＿，請問空格處應填入下列哪組選項？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

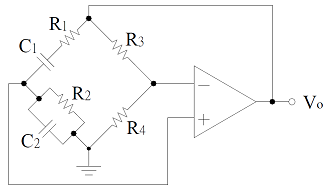

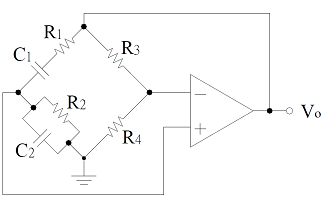

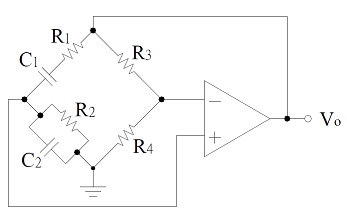

13. 運算放大器若利用R_C相移電路產生振盪，則此R_C電路必須提供的相位移為何？　

(A)90˚ (B)180˚ (C)270˚ (D)360˚。

0討論
0留言
0追蹤

問題討論

14. 有一只PN矽質二極體之溫度為25˚C時，其順向電壓為0.7V，則當溫度上升到多少˚C時，其順向電壓為0.5V？　

(A)105　 (B)125　 (C)145　 (D)165。

0討論
0留言
0追蹤

問題討論

15. 如圖所示電路，其I-V特性曲線為下列何者？　

(A)

　　 (B)

　 (C)

　　 (D)

0討論
0留言
0追蹤

問題討論

16. 若有一共射極組態電晶體之α值由0.98變至0.99，則β值變化為何？　

(A)由99變為49　 (B)由88變為49　 (C)由49變為88　 (D)由49變為99。

0討論
0留言
0追蹤

問題討論

17. 有關電晶體的結構與特性，下列敘述何者有誤？　

(A)NPN電晶體少數載子為電洞　 (B)含雜值比例是射極多於集極　 (C)含雜值比例是基極多於集極　 (D)PNP電晶體的射極內，電子為多數載子。　

0討論
0留言
0追蹤

問題討論

18. 如右圖所示之LED驅動電路，使LED發亮的電壓為2V，電流為15mA，假設飽和電晶體之V_CE(sat)電壓降可忽略不計，V_BE(sat)＝0.8V，試求R_B、R_C的適當電阻值為何？
　

(A)15kΩ、100Ω　 (B)15kΩ、200Ω　 (C)25kΩ、100Ω　 (D)25kΩ、200Ω。

0討論
0留言
0追蹤

問題討論

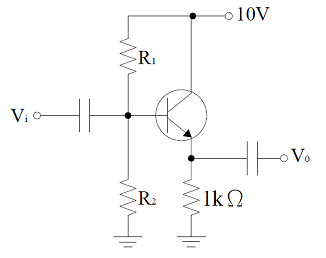

19. 如右圖所示之放大電路，已知電晶體的β值為109，此電路的r_π為1.1kΩ，則此放大電路的輸出阻抗Z_o約為多少？
　

(A)1kΩ　 (B)100Ω　 (C)9.9Ω　 (D)0.99Ω。

0討論
0留言
0追蹤

問題討論

20. 有一電路之電流增益A_i＝49，輸入阻抗為2kΩ，輸出阻抗為18kΩ，則此電路之電壓增益為何？　

(A)69　 (B)245　 (C)441　 (D)521。

0討論
0留言
0追蹤

問題討論

21. 有一個N通道JFET，若I_DSS＝12mA，V_GS(OFF)＝V_P＝－4V，則V_GS＝－2V時的I_D電流值為何？　

(A)6mA　 (B)3mA　 (C)2mA　 (D)0mA。

0討論
0留言
0追蹤

問題討論

22. 有一個P通道增強型MOSFET，其臨界電壓V_T＝－2V，假設其閘極（gate）接地而源極（source）接至＋5V，欲使此元件操作在飽和區（saturation region），則汲極（drain）之最高電壓為何？　

(A)7V　 (B)5V　 (C)3V　 (D)2V。

0討論
0留言
0追蹤

問題討論

23. 下列由理想運算放大器（OPA）所製作的應用電路中，哪一種電路中之OPA的輸入端不可看成虛短路？　

(A)比較器　 (B)非反相放大器　 (C)反相放大器　 (D)微分器。

0討論
0留言
0追蹤

問題討論

24. 有一差動放大器，其兩輸入電壓分別為V_i1＝55μV，V _i2＝45μV，共模拒斥比CMRR（dB）＝40dB，差模增益A _d＝500，則下列何者正確？　

(A)共模增益A_c＝10　 (B)差模輸入電壓V_d＝5μV　 (C)共模輸入電壓V_C＝100μV　 (D)輸出電壓V_o＝5.25mV。

0討論
0留言
0追蹤

問題討論

25. 有關理想運算放大器的特性，下列敘述何者有誤？　

(A)輸出阻抗無限大　 (B)有虛擬接地現象　 (C)輸入阻抗無限大　 (D)開迴路電壓增益無限大。

0討論
0留言
0追蹤

問題討論

26. 類比式交流電壓表所量測的交流電壓值為下列何者？　

(A)平均值　 (B)最大值　 (C)有效值　 (D)波形與頻率。

0討論
0留言
0追蹤

問題討論

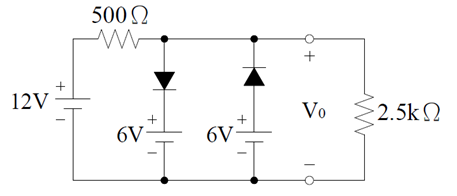

27. 下列何者不是二極體常見的功用？　

(A)整流　 (B)截波　 (C)濾波　 (D)保護。

0討論
0留言
0追蹤

問題討論

28. 稽納二極體（Zener Diode）常應用於下列何種電路？　

(A)穩壓電路　 (B)微分電路　 (C)濾波電路　 (D)放大電路。

0討論
0留言
0追蹤

問題討論

29. 如圖所示，V_i＝20V，稽納二極體（Zener Diode）的崩潰電壓V_z＝10V，R₁＝1kΩ，R₂＝2kΩ，則輸出電壓值V_o為何？
　

(A)5V　 (B)10V　 (C)13V　 (D)20V。

0討論
0留言
0追蹤

問題討論

30. 如圖所示，V_i＝20V，稽納二極體（Zener Diode）之崩潰電壓V_z＝8V，R₁＝1kΩ，R₂＝2kΩ，則此稽納二極體（Zener Diode）所消耗之功率為多少？
　

(A)64mW　 (B)24mW　 (C)16mW　 (D)趨近0W。

0討論
0留言
0追蹤

問題討論

31. 如圖所示，V_i＝10V，稽納二極體（Zener Diode）之崩潰電壓V_z＝8V，R₁＝1kΩ，R₂＝2kΩ，則此稽納二極體（Zener Diode）所消耗之功率為多少？
　

(A)64mW　 (B)24mW　 (C)16mW　 (D)趨近0W。

0討論
0留言
0追蹤

問題討論

32. 有一電晶體，適當偏壓於作用區，測得I_B＝0.05mA，I_E＝5mA，則此電晶體的α值為多少？　

(A)0.01　 (B)0.99　 (C)9.9　 (D)100。

0討論
0留言
0追蹤

問題討論

33. 下列何種電路不具備電流放大的功能？　

(A)共基極放大電路　 (B)共射極放大電路　 (C)共集極放大電路　 (D)達靈頓電路。

0討論
0留言
0追蹤

問題討論

34. 下列何種BJT電晶體放大電路組態之功率增益最高？　

(A)共閘極組態　 (B)共集極組態　 (C)共基極組態　 (D)共射極組態。

0討論
0留言
0追蹤

問題討論

35. 一般BJT電晶體作為小信號線性放大器，電晶體必須施加適當偏壓，使工作點（operating point）落在下列哪種區域內，可獲得較佳之放大倍率？　

(A)作用區（active region）內　 (B)反向作用區（reversed, active region）內　 (C)截止區（cut-off region）內　 (D)飽和區（saturation region）內。

0討論
0留言
0追蹤

問題討論

36. 如圖所示電路，電晶體的β＝100，集極電流為2mA，V_CE＝4V，R_C兩端之電壓為4V，V_BE＝0.7V，則R_E之電阻值約為多少？
　

(A)0.2kΩ　 (B)2kΩ　 (C)20kΩ　 (D)200kΩ。

0討論
0留言
0追蹤

問題討論

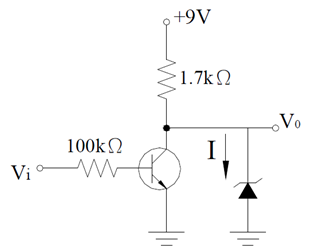

37. 如右圖所示電路，電晶體的β＝120，V_CE(sat)＝0.2V，V_BE(act)＝V_BE(sat)＝0.7V，稽納二極體（Zener Diode）之崩潰電壓V_Z＝5.6V，當V_i＝2V，V_o約為多少？
　

(A)2.8V　 (B)5.6V　 (C)6.3V　 (D)7.3V。

0討論
0留言
0追蹤

問題討論

38. 如圖所示電路，電晶體的β＝120，V_CE(sat)＝0.2V，V_BE(act)＝V_BE(sat)＝0.7V，稽納二極體（Zener Diode）之崩潰電壓V_Z＝5.6V，當V_i＝3V，V_o約為多少？
　

(A)2.8V　 (B)4.3V　 (C)5.6V　 (D)7.3V。

0討論
0留言
0追蹤

問題討論

39. 如圖所示電路，電晶體的β＝120，V_CE(sat)＝0.2V，V_BE(act)＝V_BE(sat)＝0.7V，稽納二極體（Zener Diode）之崩潰電壓V_Z＝5.6V，當V_i＝3V時，電流I約為多少？
　

(A)5.3mA　 (B)5.17mA　 (C)4.9mA　 (D)0mA。

0討論
0留言
0追蹤

問題討論

40. 對於達靈頓（Darlington）電路特徵的敘述，下列何者有誤？　

(A)電壓增益高　 (B)輸入阻抗高　 (C)電流增益高　 (D)輸出阻抗低。

0討論
0留言
0追蹤

問題討論

41. 已知一放大電路電壓增益A_V為100，電流增益A_i為10，則其功率增益A_P (dB)為多少？　

(A)10dB　 (B)30dB　 (C)60dB　 (D)1000dB。

0討論
0留言
0追蹤

問題討論

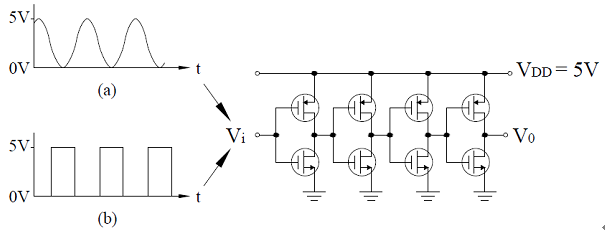

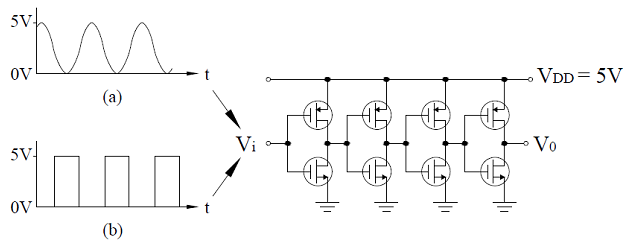

42. 下圖所示CMOS反相器電路，若不計電路延遲，且輸入信號如標示(a)之弦波，則輸出之信號V_o應為下列何者？
　

(A)同頻率之脈波　 (B)16倍頻率之脈波　 (C)同頻率之弦波　 (D)16倍頻率之弦波。

0討論
0留言
0追蹤

問題討論

43. 下圖所示CMOS反相器電路，若不計電路延遲，且輸入信號如標示(b)之方波，則輸出之信號V_o應為下列何者？
　

(A)同頻率反相之方波　 (B)16倍頻率反相之方波　 (C)同頻率同相之方波　 (D)16倍頻率同相之方波。

0討論
0留言
0追蹤

問題討論

44. 有一採用共源極放大電路之場效電晶體，其參數g_m＝1.5m℧，r_d＝10kΩ，已知電路中不存在源極電阻R_S，而汲極電阻R_D＝10kΩ，請問該電路之電壓增益A_V為何？　

(A)－30　 (B)－18.75　 (C)－7.5　 (D)－5。

0討論
0留言
0追蹤

問題討論

45. 下列敘述，何者有誤？　

(A)MOSFET電晶體為單極性（unipolar）電晶體　 (B)BJT電晶體為雙極性（bipolar）電晶體　 (C)一般BJT電晶體的基極輸入阻抗比MOSFET電晶體閘極的輸入阻抗小　 (D)MOSFET電晶體為一種電流控制元件。

0討論
0留言
0追蹤

問題討論

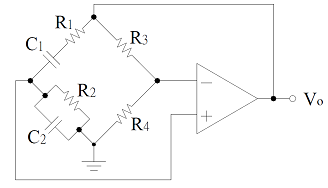

46. 如圖所示電路，此電路功能為下列何種濾波器？
　

(A)帶拒濾波器　 (B)帶通濾波器　 (C)高通濾波器　 (D)低通濾波器。
