4. 如圖所示電路，電流I為何？
　

(A)30A　 (B)15A　 (C)10A　 (D)0A。

0討論
0留言
0追蹤

問題討論

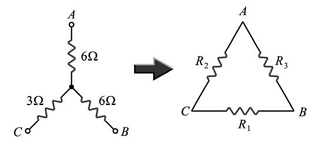

5. 如圖所示，等效電阻R₁，R₂，R₃分別為何？
　

(A)R₁＝12Ω，R₂＝12Ω，R₃＝24Ω　 (B)R₁＝18Ω，R₂＝18Ω，R₃＝36Ω　 (C)R₁＝12Ω，R₂＝24Ω，R₃＝12Ω　 (D)R₁＝6Ω，R₂＝6Ω，R₃＝12Ω。

0討論
0留言
0追蹤

問題討論

6. 將三個負載電阻10Ω/10W、20Ω/20W、30Ω/30W串聯在一起，則串聯後所能承受的最大額定功率為何？　

(A)10W　 (B)30W　 (C)60W　 (D)90W。

0討論
0留言
0追蹤

問題討論

7. 有四個電阻並聯的電路，其電阻值分別為10Ω、20Ω、30Ω、60Ω，如果流經10Ω電阻的電流為6A，則此電路總電流為多少？　

(A)12A　 (B)24A　 (C)36A　 (D)72A。

0討論
0留言
0追蹤

問題討論

8. 應用戴維寧定理求等效電路之等效電阻時，應將：　

(A)電壓源、電流源皆開路　 (B)電壓源、電流源皆短路　 (C)電壓源短路，電流源開路　 (D)電壓源開路，電流源短路。

0討論
0留言
0追蹤

問題討論

9. 將一RC串聯電路，電容10μF，電阻100KΩ加上100V直流電壓，當t＝2s，V_C(t)為何？（e¹＝2.72，e²＝7.39，e^－¹＝0.368，e^－²＝0.135）　

(A)43.25　 (B)50　 (C)86.5　 (D)100。

0討論
0留言
0追蹤

問題討論

10. 三個20μF電容器接成三角形如圖，此三角形任意二頂點間之電容量為何？
　

(A)13.33μF　 (B)30μF　 (C)60μF　 (D)不同頂點之電容量不同。

0討論
0留言
0追蹤

問題討論

11. 有兩個線圈的電感自感量分別為2H及8H、互感為0.5H，則耦合係數為何？　

(A)0.125　 (B)0.25　 (C)0.5　 (D)0.75。

0討論
0留言
0追蹤

問題討論

12. 如圖所示電路，若電感器在開關S閉合前無任何儲能，則開關S最少要閉合多少時間，電感器電流才能達到1安培？
　

(A)1ms　 (B)1.5ms　 (C)2ms　 (D)2.5ms。

0討論
0留言
0追蹤

問題討論

13. 小新使用三用電表轉至DCV檔250V位置，測量台灣地區家用插座110V/60Hz，電壓指示為多少伏特？　

(A)156V　 (B)110V　 (C)99.2V　 (D)0V。

0討論
0留言
0追蹤

問題討論

14. 某電機技術員維修交流電動機時，因銘牌銹蝕嚴重，只能看到電壓220V/60Hz，極數為4極，則此交流電動機轉速為多少rpm？　

(A)條件不足，無法計算　 (B)3600rpm　 (C)1800rpm　 (D)900rpm。

0討論
0留言
0追蹤

問題討論

15. 低壓配電採單相三線式供電，其主要因素為何？　

(A)對地電壓可得220伏特　 (B)可使用三相變壓器　 (C)可用較粗的中性導線　 (D)可以減少電壓降及電力損失。

0討論
0留言
0追蹤

問題討論

16. 有一色碼電阻器之色碼依序為灰、藍、黑、金，有0.5安培電流流過，則該色碼電阻器兩端電壓可能為多少？　

(A)430V　 (B)4.3V　 (C)86V　 (D)41V。

0討論
0留言
0追蹤

問題討論

17. 兩電容器之電容量及耐壓分別為30μF/50V與60μF/50V，則兩者串聯後電容值及可耐壓為何？　

(A)20μF/75V　 (B)20μF/100V　 (C)90μF/75V　 (D)90μF/100V。

0討論
0留言
0追蹤

問題討論

18. 如圖所示電路，下列何者正確？　(a)V_C穩態值為6伏特　(b)W_C穩態值為4.5焦耳　(c)I穩態值為3安培　(d)電容穩態後可視為開路
　

(A)abcd　 (B)僅d　 (C)僅bd　 (D)僅acd。

0討論
0留言
0追蹤

問題討論

19. 某串聯交流RC電路，由100kΩ可變電阻器和0.01μF可變電容器串聯而成，若想要使電路內電流增加原來的2倍，但不改變電容器電壓，則所需調整的R和C之新值分別為何？　

(A)200kΩ，0.02μF　 (B)200kΩ，0.01μF　 (C)50kΩ，0.02μF　 (D)50kΩ，0.01μF。

0討論
0留言
0追蹤

問題討論

20. 如【圖20】之交流電路，電源供給之平均功率為多少瓦特？
　

(A)600W　 (B)1200W　 (C)2427.2W　 (D)3003W。

0討論
0留言
0追蹤

問題討論

21. 有關平衡三相電壓之敘述，下列何者正確？　(a)三相電壓的相位角互為120度　(b)三相電壓的瞬時值總和不可以為零　(c)三相電壓的大小均相同　(d)三相電壓的波形皆相同　

(A)僅abc　 (B)僅cd　 (C)僅acd　 (D)abcd。

0討論
0留言
0追蹤

問題討論

22. RL串聯電路接於60V直流電源時，消耗功率為150W，若改接於160V之交流電源，消耗功率為384W，則感抗為何？　

(A)40Ω　 (B)32Ω　 (C)24Ω　 (D)16Ω。

0討論
0留言
0追蹤

問題討論

23. 有一負載由一電容及一電阻並聯而成，其兩端加上110V、60Hz之單相電源。假設電源之輸出阻抗不計，若流入此負載5A電流，消耗275W的功率，則負載電阻值及負載電流超前電壓的相角各為多少？　

(A)22Ω，30°　 (B)22Ω，60°　 (C)44Ω，30°　 (D)44Ω，60°。

0討論
0留言
0追蹤

問題討論

24. 「電子伏特」是下列何者的單位？　

(A)能量　 (B)熱量　 (C)電壓　 (D)電流。

0討論
0留言
0追蹤

問題討論

25. 某導體在3秒內通過6×10²⁰個電子，則其電流值應為多少安培？　

(A)32A　 (B)20A　 (C)18A　 (D)10A。

0討論
0留言
0追蹤

問題討論

26. 某電阻值為15Ω的加熱器上通有2A電流，則在一分鐘內轉換為熱的能量為多少卡？　

(A)30　 (B)324　 (C)864　 (D)1800。

0討論
0留言
0追蹤

問題討論

27. 文哲家的餐廳有五顆60瓦的電燈泡，如果這五顆電燈泡每天點亮10小時，每月點30天，設每度電費為3元，則使用此五顆電燈泡，每月須繳多少電費？　

(A)240元　 (B)270元　 (C)480元　 (D)540元。

0討論
0留言
0追蹤

問題討論

28. 有一台馬力的電動機，效率為80%，則輸入功率約為多少W？（1馬力＝746瓦特）　

(A)900W　 (B)700W　 (C)600W　 (D)500W。

0討論
0留言
0追蹤

問題討論

29. 電阻值若為4.7kΩ±5%，則其色碼順序為何？　

(A)橙綠黃金　 (B)黃紫橙銀　 (C)黃紫紅金　 (D)黃紫橙金。

0討論
0留言
0追蹤

問題討論

30. 「感應電勢之極性恆為抵制線圈原磁通量的變動」係指下列何者？　

(A)法拉第電磁感應定律　 (B)安培右手定則　 (C)佛來明左手定則　 (D)楞次定律。

0討論
0留言
0追蹤

問題討論

31. 匝數為200匝的線圈，若通過線圈的磁通在1秒內由0.5韋伯降至0.1韋伯，則此線圈兩端之感應電勢為多少？　

(A)80V　 (B)60V　 (C)40V　 (D)30V。

0討論
0留言
0追蹤

問題討論

32. 有關RC暫態電路在放電期間，下列敘述何者錯誤？　

(A)於充、放電時電路電流方向相反　 (B)穩態時，電阻壓降等於電源電壓　 (C)開關閉合瞬間，電容壓降等於電源電壓　 (D)電路電流由大至小變化。

0討論
0留言
0追蹤

問題討論

33. 如圖所示電路之電感及電容均無儲能，則在開關S閉合瞬間，電源電流I應為多少？
　

(A)0A　 (B)2A　 (C)2.667A　 (D)4A。

0討論
0留言
0追蹤

問題討論

34. 有關波峰因數值，下列何者正確？　

(A)三角波為1.154　 (B)正弦波為0.707　 (C)三角波為0.5　 (D)方波為1。

0討論
0留言
0追蹤

問題討論

35. 在一交流電路中，若其電抗值為X，通過之電流為I，則I²X表示該電路之什麼功率？　

(A)視在功率　 (B)平均功率　 (C)虛功率　 (D)總功率。

0討論
0留言
0追蹤

問題討論

36. 如【圖36】所示，電路中a，b兩端的等效電阻為多少Ω？
　

(A)30Ω　 (B)24Ω　 (C)3Ω　 (D)2Ω。

0討論
0留言
0追蹤

問題討論

37. 如圖所示，L_ab為多少？
　

(A)26H　 (B)24H　 (C)16H　 (D)14H。

0討論
0留言
0追蹤

問題討論

38. 有一RLC交流串聯電路，當發生諧振時，電路呈何狀況？　

(A)短路　 (B)純電容性　 (C)純電感　 (D)純電阻。

0討論
0留言
0追蹤

問題討論

39. 一線圈在未通電時其電阻為5Ω，電阻之溫度係數為0.005°C^－¹若通電後溫度上升40°C，則線圈的電阻變為多少？　

(A)12Ω　 (B)10Ω　 (C)8Ω　 (D)6Ω。

0討論
0留言
0追蹤

問題討論

40. 如圖所示電路，電阻R₁：R₂＝3：5，且R₁消耗6W電功率，則R₂等於多少Ω？
　

(A)5Ω　 (B)10Ω　 (C)15Ω　 (D)20Ω。

0討論
0留言
0追蹤

問題討論

41. 如圖所示電路，戴維寧等效電阻及電壓為多少？
　

(A)32Ω、15V　 (B)9Ω、15V　 (C)9Ω、25V　 (D)32Ω、25V。

0討論
0留言
0追蹤

問題討論

42. 如【圖42】所示電路，若C₁上之電荷為5000μC，C₂上之電荷為3000μC，C₁＝30μF，C₂＝15μF，C₄＝20μF則C₃為多少？
　

(A)5μF　 (B)10μF　 (C)15μF　 (D)20μF。

0討論
0留言
0追蹤

問題討論

43. 如圖所示電感器，若其電感量為0.6H，且磁路之總磁阻為1.5×10⁵安匝／韋伯，則此電感器之線圈匝數為多少匝？
　

(A)200匝　 (B)300匝　 (C)400匝　 (D)600匝。

0討論
0留言
0追蹤

問題討論

44. 如圖所示波形，電壓之平均值為多少？
　

(A)15V　 (B)9V　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

45. 如圖所示電路，則電流為多少？
　

(A)

　 (B)
