4. 求下圖電路中之i_a＝？
　

(A)0.1A　 (B)0.2A　 (C)0.3A　 (D)0.4A。

0討論
0留言
0追蹤

問題討論

5. 有一電壓源V(t)＝30＋10sin2tV，與R、L串聯，R＝3Ω、L＝2H。求電路所消耗之平均功率？　

(A)128W　 (B)306W　 (C)345W　 (D)410W。

0討論
0留言
0追蹤

問題討論

6. 下圖電路之電壓響應呈現臨界阻尼情況，則R值為？
　

(A)25Ω　 (B)50Ω　 (C)75Ω　 (D)100Ω。

0討論
0留言
0追蹤

問題討論

7. 函數f(t)＝e^－^atsinωt，經Laplace轉換後之F(s)＝？　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

8. 有一電壓源V_rms＝500∠0˚V，供電給一阻抗Z，其吸收之複功率S＝3000－j4000VA，則Z＝？　

(A)10∠37˚Ω　 (B)10∠53˚Ω　 (C)50∠37˚Ω　 (D)50∠53˚Ω。

0討論
0留言
0追蹤

問題討論

9. 在下圖電路中，求端點a-b看入之戴維寧等效電壓V_th＝？
　

(A)6V　 (B)12V　 (C)24V　 (D)36。

0討論
0留言
0追蹤

問題討論

10. 在下圖電路中，V_c˚(0^－)＝0V，t＝0時，開關閉合。若t＞0時，電源電壓V_i＝2V，電流i(t)＝4e^－^2tA，則電容C值為？
　

(A)0.5F　 (B)1F　 (C)2F　 (D)4F。

0討論
0留言
0追蹤

問題討論

11. 以奇數個反相器串接，再將最後一個反相器的輸出端接至第一個反相器的輸入端，可形成環型振盪器，該振盪器可產生何種穩定的波形信號？　

(A)三角鋸齒波　 (B)波形震盪最後發散　 (C)正弦波　 (D)方波信號。

0討論
0留言
0追蹤

問題討論

12. 如下圖方波波峰電壓為10V，於二極體端加上V_R＝5V時，當輸出方波在負半週時，V_o峰值電壓應為？
　

(A)－25V　 (B)－15V　 (C)5V　 (D)15V。

0討論
0留言
0追蹤

問題討論

13. 零點與極點概念中，發生極點之處，增益X，移相Y且極點之後每十倍頻增益Z，請依前述X，Y，Z依序填入正確敘述？　

(A)增加3dB，＋45度，增加10dB　 (B)衰減－6dB，－45度，增加20dB　 (C)衰減－3dB，－45度，下降20dB　 (D)增加3dB，＋45度，增加20dB。

0討論
0留言
0追蹤

問題討論

14. 比較晶體基本偏壓組態，下列敘述何者正確？　

(A)共閘極：輸入阻抗大，輸出阻抗小，輸入與輸出信號同相　 (B)共射極：電壓增益大，輸入與輸出信號反相　 (C)共汲極或稱源極隨耦器：輸入阻抗小，輸出阻抗大，輸入與輸出信號反相　 (D)達靈頓晶體：輸入阻抗大，輸出阻抗小，輸入與輸出信號反相。

0討論
0留言
0追蹤

問題討論

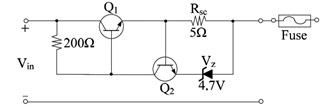

15. 如下圖限流保護電路，若Q₁、Q₂的β＝200，V_in＝12V，V_BE_，_active＝0.6V，輸出端至接續後級線路間可接上短路保護保險絲安培數為何？
　

(A)1A　 (B)1.5A　 (C)2A　 (D)3A。

0討論
0留言
0追蹤

問題討論

16. 如下圖為何種回授放大器？
　

(A)電流串聯負回授　 (B)電流並聯負回授　 (C)電壓並聯負回授　 (D)電壓串聯負回授。

0討論
0留言
0追蹤

問題討論

17. 如下圖精密半波整流電路，若R₁＝100kΩ，V_i(t)＝10sinωtV，若輸出電壓V₀平均值要達6.36V，則R₂＝？
　

(A)180kΩ　 (B)200kΩ　 (C)220kΩ　 (D)320kΩ。

0討論
0留言
0追蹤

問題討論

18. 下圖CMOS FET之邏輯電路是何種邏輯閘？
　

(A)NAND　 (B)XOR　 (C)OR　 (D)AND。

0討論
0留言
0追蹤

問題討論

19. 設若下圖電流鏡V_T1＝V_T2＝V_T3＝2V，β₁＝β₂＝β₃＝＝2mA/V²，且I₁＝1mA，試求V₂電壓＝？
　

(A)3V　 (B)4V　 (C)6V　 (D)12V。

0討論
0留言
0追蹤

問題討論

20. 下圖達靈頓電路中若每個晶體β＝150，R_E＝680Ω，則R_in輸入電阻為？
　

(A)680Ω　 (B)7.24MΩ　 (C)15.3MΩ　 (D)26.5MΩ。

0討論
0留言
0追蹤

問題討論

21. 有一RLC串聯電路如下圖，求電流相量I＝？
　

(A)10∠30˚A　 (B)10∠45˚A　 (C)20∠30˚A　 (D)20∠45˚A。

0討論
0留言
0追蹤

問題討論

22. 有一電路如下圖，求端點a-b看入之戴維寧等效電阻R_th＝？
　

(A)8Ω　 (B)16Ω　 (C)25Ω　 (D)36Ω。

0討論
0留言
0追蹤

問題討論

23. 有一電路如下圖，L₁＝4H，L₂＝2H，M＝1H。求端點a-b看入之等效電感？
　

(A)4H　 (B)6H　 (C)8H　 (D)10H。

0討論
0留言
0追蹤

問題討論

24. 有一電路如下圖，求V_b＝？
　

(A)－2V　 (B)－1V　 (C)2V　 (D)4V。

0討論
0留言
0追蹤

問題討論

25. 有一電壓源V(t)＝80＋40sin3tV，與R、L串聯，R＝8Ω、L＝2H。求此電路之功率因數？　

(A)0.82　 (B)0.88　 (C)0.92　 (D)0.98。

0討論
0留言
0追蹤

問題討論

26. 有一平衡三相負載之線電壓為600V，功率因數為0.6落後，消耗功率為360kW。送電端經輸電線送電至負載，輸電線每相之阻抗值為0.015＋j0.025Ω，求送電端之線電壓？　

(A)611V　 (B)620V　 (C)629V　 (D)638V。

0討論
0留言
0追蹤

問題討論

27. 有一電路如下圖，開關已閉合很久，然後在t＝0時打開。求i₀(t)＝？
　

(A)－5e^－^2tA　 (B)－8e^－^2tA　 (C)－5e^－^4tA　 (D)－8e^－^4tA。

0討論
0留言
0追蹤

問題討論

28. 有一R、L、C相互並聯而成之電路，未加任何電源，L＝1H，R、C皆為常數。已知t＞0時，電感之電流為i_L(t)＝e^－^2tsin4tA，求此電路之R＝？　

(A)2Ω　 (B)3Ω　 (C)4Ω　 (D)5Ω。

0討論
0留言
0追蹤

問題討論

29. 有一電路如下圖，電流源為δ(t)，C＝0.5F，R＝2Ω。求V_c(t)＝？
　

(A)－e^－^t˚V　 (B)－2e^－^t˚V　 (C)e^－^t˚V　 (D)2e^－^t˚V。

0討論
0留言
0追蹤

問題討論

30. 有一電路如下圖，i(0)＝10A。求t＞0時，i_x(t)＝？
　

(A)3.5e^－^2tA　 (B)5.5e^－^2tA　 (C)7.5e^－^2tA　 (D)9.5e^－^2tA。

0討論
0留言
0追蹤

問題討論

31. 如下圖三級串級回授放大器圖，各電晶體Q₁、Q₂、Q₃，β＝120，V_BE(on)＝0.7V，V_T＝26mV，求得Q₃，g_m≒？
　

(A)19mA/V　 (B)33mA/V　 (C)50mA/V　 (D)78mA/V。

0討論
0留言
0追蹤

問題討論

32. 三級串級放大器，若每一級截止頻率都相同，即f_L＝300Hz，f_H＝50kHz，則該三級串級放大器之頻寬B應為何？　

(A)19.8kHz　 (B)24.9kHz　 (C)49.7kHz　 (D)50.3kHz。

0討論
0留言
0追蹤

問題討論

33. 如下圖FET偏壓電路，給定V_T＝1V，＝1mA/V²在忽略通道長度調變效應（Channel-length Modulation effect）下，求I_D電流？
　

(A)0.23mA　 (B)0.36mA　 (C)0.5mA　 (D)0.89mA。

0討論
0留言
0追蹤

問題討論

34. 下圖非反相放大器線路，OP運算放大器開回路增益A_υ＝10⁴，依負回授理論，A_Vf＝A_V／（1＋βA_V），試求該放大器開回路增益AV為何？
　

(A)7865　 (B)8071　 (C)8254　 (D)8737。

0討論
0留言
0追蹤

問題討論

35. 如下圖T型放大器，求V₀＝？
　

(A)－2.7V　 (B)－18V　 (C)－30V　 (D)－36V。
