國營事業考古題 107年 1.應用力學2.材料力學

0討論
0留言
0追蹤

問題討論

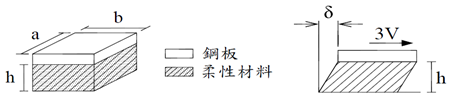

1. 如圖所示，一鋼板緊密置於柔性材料上，今施一剪力3V於鋼板上，其水平位移δ為何？（G為柔性材料之剪力彈性模）
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

2. 長方體桿件如圖所示，尺寸a＝2000mm，b＝60mm，c＝120mm，柏松比ν＝0.33，若桿件於y向受軸力作用後伸長0.15mm，求z向尺寸變化為何？
　

(A)1.49×10^－³ mm縮短　 (B)2.97×10^－³ mm縮短　 (C)1.49×10^－³ mm伸長　 (D)2.97×10^－³ mm伸長。

0討論
0留言
0追蹤

問題討論

3. 圖桿件中，若截面積A₁＝2A₂＝0.8A₃＝A，力量P₁＝P₂＝2P₃＝P，彈性模數E，求桿件應變能（Strain energy）為何？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

4. 如圖所示，於組合桿件之自由端施一水平力700kN，截面積A_A＝15cm²，A_B＝5cm²，A_C＝10cm²，E_A＝200GPa，E_B＝100GPa，E_C＝350GPa，求總變形量為何？
　

(A)0.001m　 (B)0.004m　 (C)0.018m　 (D)0.038m1m。

0討論
0留言
0追蹤

問題討論

5. 如圖所示，於組合桿件之自由端施一水平力700kN，截面積A_A＝15cm²，A_B＝5cm²，A_C＝10cm²且E_A＝200GPa，E_B＝100GPa，E_C＝350GPa，求總變形量為何？
　

(A)0.001m　 (B)0.004m　 (C)0.018m　 (D)0.0038m。

0討論
0留言
0追蹤

問題討論

6. 圖中，桿件ab為剛體，由兩條材質相同之繩索固定，今於桿件b端施一垂直力2P，造成繩索降伏，若繩索之降伏應力為σ_y，求降伏載重P_y為何？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

7. 材料內任兩點在同方向上的彈性模數值E均相同，係屬下列何種性質？　

(A)等向性　 (B)均質性　 (C)線彈性　 (D)雙線性。

0討論
0留言
0追蹤

問題討論

8. 圖中，長2L之桿件，剪力彈性模數G，極慣性矩J，受均佈扭力q作用下，求桿件B點之應變能為何？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

9. 圖中，懸臂空心圓桿受均佈扭力q＝2000N ∙ m/m，長度L＝5m，直徑d₁＝10cm，d₂＝20cm，剪力彈性模數G＝60GPa，求B點之扭轉角為何？
　

(A)0.76×10^－³ rad　 (B)1.38×10^－³ rad　 (C)2.04×10^－³ rad　 (D)2.83×10^－³ rad。

0討論
0留言
0追蹤

問題討論

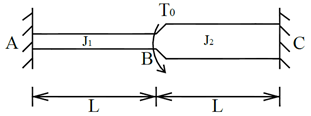

10. 如圖所示，桿件AB之極慣性矩為J₁，桿件BC之極慣性矩為J₂，今施一扭矩T₀於桿件上，求固定端A之反力為何？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

11. 如圖所示，若薄壁斷面之容許剪應力為τ_allow＝50kg/cm²，求其能承受之最大扭矩為何？
　

(A)1382.6 kg ∙ cm　 (B)1497.6 kg ∙ cm　 (C)1573.6 kg ∙ cm　 (D)1662.6 kg ∙ cm。

0討論
0留言
0追蹤

問題討論

12. 圖中，懸臂梁長L，抗撓剛度3EI，垂直力2P作用於懸臂梁中點B，求自由端C之垂直位移為何？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

13. 圖為一簡支梁，受均佈載重q之作用下，求梁內最大撓曲正向應力為何？
　

(A)154.29 kPa　 (B)177.47 kPa　 (C)189.13 kPa　 (D)211.63 kPa。

0討論
0留言
0追蹤

問題討論

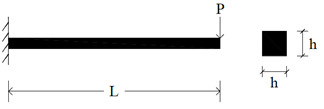

14. 圖中，若桿件降伏應力為σ_y，求極限載重P_u為何？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

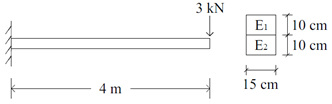

15. 如圖所示，桿件於自由端承受垂直載重，斷面由兩種不同金屬材料緊密接合，其彈性模數E₁＝9×10³ kN/cm，E₂＝4.5×10⁴ kN/cm，求固定端處之斷面曲率為何？
　

(A)4.67×10^－⁶ ℓ/cm　 (B)5.67×10^－⁶ ℓ/cm　 (C)6.67×10^－⁶ ℓ/cm　 (D)7.67×10^－⁶ ℓ/cm。

0討論
0留言
0追蹤

問題討論

16. 如圖所示，求最大主應力σ₁及σ₂各為何？
　

(A)σ₁＝24544 psi；σ₂＝7456 psi　 (B)σ₁＝24246 psi；σ₂＝7754 psi　 (C)σ₁＝24944 psi；σ₂＝7056 psi　 (D)σ₁＝25433 psi；σ₂＝6567 psi。

0討論
0留言
0追蹤

問題討論

17. 如圖所示，求最大剪應力之值為何？
　

(A)30MPa　 (B)40MPa　 (C)50MPa　 (D)60MPa。

0討論
0留言
0追蹤

問題討論

18. 如圖所示，求θ＝30°之為何？
　

(A)5041.38 psi　 (B)5127.98 psi　 (C)5214.58 psi　 (D)5301.18 psi。

0討論
0留言
0追蹤

問題討論

19. 已知ε_x＝0.002，ε_y＝－0.005，γ_xy＝0.004，求ε_z為何？（柏松比ν＝0.3，彈性模數E＝1.5×10⁶ kg/cm²）　

(A)0.0034　 (B)0.0022　 (C)0.0013　 (D)0.0003。

0討論
0留言
0追蹤

問題討論

20. 圖為一直徑d之圓桿，受垂直力V及扭矩T之作用，求最大剪應力之值為何？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

21. 如圖所示之結構梁，於BC段受一均佈載重w，其下列彎矩圖何者正確？
　

(A)

　 (B)

　 (C)

　 (D)

0討論
0留言
0追蹤

問題討論

22. 如圖所示之結構梁，受一均佈載重w，則下列剪力圖何者正確？
　

(A)

　 (B)

　 (C)

　 (D)

0討論
0留言
0追蹤

問題討論

23. 如圖所示，柱之軸向負載P為將發生挫屈（Buckling）之臨界負載，長度為L，P此柱有效長度因數（Effective-length factor）之係數K為何？
　

(A)0.5　 (B)0.7　 (C)1.0　 (D)2.0。

0討論
0留言
0追蹤

問題討論

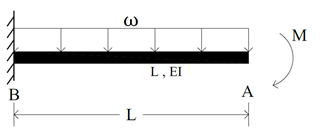

24. 如圖所示之一懸臂梁長L，抗撓剛度為EI，受均佈載重ω及自由端彎矩M之作用，求A點之轉角為何？
　

(A)

＋

　 (B)

＋

　 (C)

＋

　 (D)

＋

。

0討論
0留言
0追蹤

問題討論

25. 如圖所示，求結構系統之挫屈載重P_cr為何？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

26. 如圖所示，若系統由靜止開始啟動，求A移動2公尺時之速度為何？
　

(A)4.23 m/s　 (B)4.85 m/s　 (C)5.76 m/s　 (D)5.91 m/s。

0討論
0留言
0追蹤

問題討論

27. 如圖所示，一直徑2.5m，重量300N之均勻圓盤，受水平力T作用，已知接觸點A為粗糙的，且圓盤於A點無滑動，若圓盤要滾上高度為0.5m之台階，其水平力T最少應為何？
　

(A)75N　 (B)150N　 (C)200N　 (D)250N。

0討論
0留言
0追蹤

問題討論

28. 如圖所示，一平面桁架受水平力30kN，求桿件CD之力量為何？
　

(A)

拉力　 (B)

拉力　 (C)

拉力　 (D)

拉力。

0討論
0留言
0追蹤

問題討論

29. 如圖所示，一重量為800N之物體，置於牆面及地面上，其與牆面摩擦係數為0.25，與地面摩擦係數為0.35，若欲使物體向右移動，推力P最小為何？
　

(A)681.54N　 (B)698.13N　 (C)726.54N　 (D)781.63N。

0討論
0留言
0追蹤

問題討論

30. 下列何者為迴轉半徑（Radius of gyration）之單位？　

(A)m　 (B)m²　 (C)kg ∙ m²　 (D)N ∙ m²/s²。

0討論
0留言
0追蹤

問題討論

31. 如圖所示，一質量塊為600kg，以不能伸長之兩細繩懸吊著，在平衡狀態下細繩之張力，下列何者正確？
　

(A)T_AC＝200kgw　 (B)T_BC＝

　 (C)T_AC＝250kgw　 (D)T_BC＝

。

0討論
0留言
0追蹤

問題討論

32. 如圖所示，一質點重量為W，半徑為r，以等速V沿水平圓形路徑移動，當t＝0時，該質點在x軸上，其運動關係式以直角坐標描述，下列何者正確？
　

(A)x＝

；y＝

　 (B)x＝r ∙ cos vt；y＝r ∙ sin vt　 (C)x＝r ∙ cos

；y＝r ∙ sin

　 (D)x＝r ∙ cos

；y＝r ∙ sin

。

0討論
0留言
0追蹤

問題討論

33. 如圖所示，求形心c與x軸之距離值為何？（註：，A為面積）
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

34. 下列對於剛體之描述，何者正確？　

(A)外力作用下，剛體內部之應變（Strain）不為零　 (B)外力作用下，剛體內部任意兩質點間無任何相對位移　 (C)外力作用下，剛體內部有應變能（Strain energy）之產生　 (D)外力作用下，剛體不能轉動。

0討論
0留言
0追蹤

問題討論

35. 如圖所示之桁架，於E點施一向下垂直力P，求內力為零之桿件數目為何？
　

(A)0　 (B)1　 (C)2　 (D)3。

0討論
0留言
0追蹤

問題討論

36. 如圖所示之矩形桁架，在水平力P作用下，下列何者為零力桿件？
　

(A)a　 (B)b　 (C)c　 (D)d。

0討論
0留言
0追蹤

問題討論

37. 如圖所示之均質桿件AB（L＝0.6m，m＝0.48kg），靜置於光滑水平面上，於時間t＝0時受外力F＝10N作用下開始起動，求起動瞬間之角加速度為何？
　

(A)44.62 rad/s²↻　 (B)51.95 rad/s²↻　 (C)57.87 rad/s²↻　 (D)69.43 rad/s²↻。

0討論
0留言
0追蹤

問題討論

38. 試求圖對y軸之斷面慣性矩I_y為何？（單位：cm）
　

(A)6624 cm²　 (B)6736 cm²　 (C)6751 cm²　 (D)6859 cm²。

0討論
0留言
0追蹤

問題討論

39. 下列何者具方向性？　

(A)能量　 (B)角動量　 (C)質量　 (D)功率。

0討論
0留言
0追蹤

問題討論

40. 如圖所示，B點受向下垂直力845kN，求繩索張力T_AB、T_BC分別為何？
　

(A)315kN；775kN　 (B)575kN；305kN　 (C)685kN；225kN　 (D)780kN；325kN。

0討論
0留言
0追蹤

問題討論

41. 兩個質點完全彈性碰撞，其碰撞前後之總能量變化為何？　

(A)增加　 (B)減少　 (C)不變　 (D)先減少後增加。

0討論
0留言
0追蹤

問題討論

42. 如圖，半徑5m之皮帶輪，拉力T₁及T₂對其中心點C所產生之力矩為何？
　

(A)200 ton ∙ m　 (B)400 ton ∙ m　 (C)600 ton ∙ m　 (D)800 ton ∙ m。

0討論
0留言
0追蹤

問題討論

43. 如圖所示，重900ℓbf之球體，半徑為6in，藉由彈簧水平支撐靜止於傾斜光滑面上，其彈簧力F_s為何？
　

(A)540ℓbf　 (B)675ℓbf　 (C)720ℓbf　 (D)1200ℓbf。

0討論
0留言
0追蹤

問題討論

44. 下列敘述何者有誤？　

(A)物體所受衝量大小不等於動量　 (B)線動量為物體之質量與其速度相乘　 (C)角動量為物體之轉動慣量與角加速度相乘　 (D)質量為m之運動體，動量為P，則動能為

。

0討論
0留言
0追蹤

問題討論

45. 重量為W之物體，在半徑r之圓周上作等速運動，角速度為ω，則此物體之向心力為何？　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

46. 如圖所示，桿件AB質量為10kg，左端A由重量極小之繩索所懸吊，右端B由徑度k之彈簧所支撐，當繩索斷裂瞬間，桿件AB之角加速度為何？
　

(A)4.91 rad/s²　 (B)7.36 rad/s²　 (C)12.26 rad/s²　 (D)14.72 rad/s²。

0討論
0留言
0追蹤

問題討論

47. 一物體之位移函數X(t)＝8t⁴－5t³＋2t^1/2＋1，其中X單位為公尺(m)，t單位為秒(s)，當t＝2時之加速度為何？　

(A)303.14 m/s²　 (B)316.72 m/s²　 (C)322.59 m/s²　 (D)335.84 m/s²。

0討論
0留言
0追蹤

問題討論

48. 兩粗糙物體相互接觸時，其摩擦力作用的方向與接觸面呈下列何種狀態？　

(A)平行　 (B)垂直　 (C)傾斜30度　 (D)傾斜45度。

0討論
0留言
0追蹤

問題討論

49. 如圖所示，桁架受垂直力P作用，請問各桿件受力情形為下列何者？
　

(A)a桿受拉，b桿受壓，c桿受壓　 (B)a桿受拉，b桿受壓，c桿受拉　 (C)a桿受壓，b桿受拉，c桿受壓　 (D)a桿受壓，b桿受壓，c桿受拉。

0討論
0留言
0追蹤

問題討論

50. 如圖所示，A、B、C三物體質量分別為10kg、20kg及30kg，滑輪質量與摩擦力均不計，三物體由圖示位置靜止釋放，求物體A之加速度為何？
　

(A)3.03 m/s² (↑)　 (B)4.04 m/s² (↑)　 (C)5.05 m/s² (↑)　 (D)6.06 m/s² (↑)。
