臺灣菸酒考古題,109年電子學-愛舉手

0討論
0留言
0追蹤

問題討論

1. 電子學未來發展將朝向下列何種趨勢？　

(A)高密度、高消耗功率　 (B)高密度、低消耗功率　 (C)低密度、高消耗功率　 (D)低密度、低消耗功率。

0討論
0留言
0追蹤

問題討論

2. 下列何種二極體其V-I特性曲線中具有「負電阻區」特性？　

(A)發光二極體（LED）　 (B)光二極體（Photo Diode）　 (C)蕭特基二極體（Schottky Diode）　 (D)透納二極體（Tunnel Diode）。

0討論
0留言
0追蹤

問題討論

3. 如圖所示電路，R_s＝400且使用16喇叭，若要達到「阻抗匹配」的效果，則變壓器初級與次級線圈之圈數比（N₁：N₂）為何？
　

(A)800：20　 (B)220：110　 (C)200：40　 (D)100：32。

0討論
0留言
0追蹤

問題討論

4. 電晶體若工作在飽和區，下列何者錯誤？　

(A)

I_B＞I_C(SAT)　 (B)V_CE(SAT)＝0.2V　 (C)I_E＞I_C＋I_B　 (D)常應用在數位電路。

0討論
0留言
0追蹤

問題討論

5. 一般直流放大器（DC Amplifier）其交連方式為何？　

(A)採RC耦合　 (B)採直接耦合　 (C)採電感器耦合　 (D)採變壓器耦合。

0討論
0留言
0追蹤

問題討論

6. 有關達靈頓（Darlington）電路特性，下列敘述何者錯誤？　

(A)溫度特性極佳　 (B)電流增益很大　 (C)電壓增益小於1　 (D)適合做為緩衝器（Buffer）、電流放大使用。

0討論
0留言
0追蹤

問題討論

7. 下列何者非屬FET相對於BJT的優點？　

(A)有極高輸入阻抗　 (B)溫度特性佳，不會有熱跑脫現象　 (C)單位面積容量大，適合製作VLSI　 (D)增益與頻帶寬度乘積大，高頻響應良好。

0討論
0留言
0追蹤

問題討論

8. 能在不需外加任何信號即可產生一連串脈波輸出之振盪器為何？　

(A)單穩態多諧振盪器　 (B)雙穩態多諧振盪器　 (C)無穩態多諧振盪器　 (D)石英晶體振盪器。

0討論
0留言
0追蹤

問題討論

9. 下列何種積體電路（IC）可以當作定時器（Timer）使用？　

(A)NE565　 (B)NE556　 (C)LM324　 (D)uA741。

0討論
0留言
0追蹤

問題討論

10. 如圖所示波形，工作週期（Duty cycle）D為何？
　

(A)33.33%　 (B)50.00%　 (C)66.67%　 (D)100.0%。

0討論
0留言
0追蹤

問題討論

11. 如圖所示電路，若稽納二極體為理想，且V_Z＝6V，若V_i＝12V，則V_o為何？
　

(A)3V　 (B)6V　 (C)9V　 (D)12V。

0討論
0留言
0追蹤

問題討論

12. 下列何種效應是機械能與電能之轉換？　

(A)霍爾效應　 (B)壓電效應　 (C)熱電效應　 (D)集膚效應。

0討論
0留言
0追蹤

問題討論

13. 如圖所示電路，其功能與下列何種電路相同？
　

(A)共射極放大器　 (B)源極隨耦器　 (C)非反相放大器　 (D)多諧振盪器。

0討論
0留言
0追蹤

問題討論

14. 當溫度上升，二極體障壁電壓由0.7V下降成為0.6V，則漏電流會由3nA變為何？　

(A)1nA　 (B)3nA　 (C)24nA　 (D)48nA。

0討論
0留言
0追蹤

問題討論

15. 有一矽質半導體，其本質濃度為1.5×10¹⁰/cm³、原子密度為5×10²²/cm³，若每2×10⁹原子加入一個受體雜質，請問將轉換成何種外質半導體，且載子濃度為何？　

(A)N型半導體，多數載子濃度為9.0×10¹³/cm³　 (B)N型半導體，少數載子濃度為2.5×10⁶/cm³　 (C)P型半導體，多數載子濃度為5.0×10¹³/cm³　 (D)P型半導體，少數載子濃度為9.0×10⁶/cm³。

0討論
0留言
0追蹤

問題討論

16. 下列何者為中心抽頭全波整流濾波電路與橋式全波整流濾波電路之不同處？　

(A)直流輸出電壓（V_o(dc)）　 (B)每個二極體所承受之PIV值　 (C)漣波因素（r%）　 (D)輸出波形的頻率（f_o）。

0討論
0留言
0追蹤

問題討論

17. 如圖所示電路，若Q₁與Q₂電晶體特性相同，β＝100，且V_BE＝0.7V，則I電流為何？
　

(A)4.15mA　 (B)4.50mA　 (C)8.30mA　 (D)9.00mA。

0討論
0留言
0追蹤

問題討論

18. 如圖所示電路，假設二極體為理想，當V_i＝－5V時，則輸出電壓V_o為何？
　

(A)3.8V　 (B)0V　 (C)－3.8V　 (D)－5V。

0討論
0留言
0追蹤

問題討論

19. 如圖所示截波電路，假設二極體為理想，若V_i輸入電壓為0～50V，請問下列何種二極體導通（ON）、截止（OFF）狀態是不會發生的？
　

(A)D₁ OFF、D₂ OFF　 (B)D₁ OFF、D₂ ON　 (C)D₁ ON、D₂ OFF　 (D)D₁ ON、D₂ ON。

0討論
0留言
0追蹤

問題討論

20. 如圖所示電晶體反相器（Inverter），二極體D為理想、電晶體飽和電壓為0V，假設輸入電壓V_i＝5V，且電路正常工作，下列敘述何者正確？
　

(A)二極體D導通（ON）　 (B)I_B＝0.33mA　 (C)I_C＝4.09mA　 (D)h_FE之最小值為12.2。

0討論
0留言
0追蹤

問題討論

21. 如圖所示，電晶體在飽和區工作下，若V_BE(SAT)＝V_CE(SAT)＝0V，請問集極電流為何？
　

(A)4.29mA　 (B)5.14mA　 (C)6.29mA　 (D)7.60mA。

0討論
0留言
0追蹤

問題討論

22. 如圖所示，為OPA為理想，稽納二極體之稽納電壓V_Z＝6.3V、順向電壓為V_F＝0.7V，若V_S＝0.6V，請問輸出電壓V_O為何？
　

(A)＋12V　 (B)＋7V　 (C)－7V　 (D)－12V。

0討論
0留言
0追蹤

問題討論

23. 週期性波形之頻率為5kHz，則其週期為何？　

(A)100μs　 (B)200μs　 (C)1ms　 (D)5ms。

0討論
0留言
0追蹤

問題討論

24. 在純矽中加入少量五價元素，會形成何種元件？　

(A)P型半導體　 (B)N型半導體　 (C)超導體　 (D)絕緣體。

0討論
0留言
0追蹤

問題討論

25. 如圖所示電路，假設D為理想型二極體，則V_o值為何？
　

(A)1V　 (B)5V　 (C)6V　 (D)11V。

0討論
0留言
0追蹤

問題討論

26. 矽二極體在溫度25°C時之逆向飽和電流為10nA，若溫度上升至55°C時，逆向飽和電流變為多少？　

(A)30nA　 (B)80nA　 (C)3.33nA　 (D)1.25nA。

0討論
0留言
0追蹤

問題討論

27. 電晶體當開關使用時，當電晶體完全導通，則其：　

(A)I_B≒0　 (B)I_C≒0　 (C)I_E≒0　 (D)V_CE≒0。

0討論
0留言
0追蹤

問題討論

28. 電晶體（BJT）放大電路三組態中，下列何種組態的輸入電壓信號與輸出電壓信號相位相差180°？　

(A)共集極組態　 (B)共射極組態　 (C)共基極組態　 (D)共集極與共基極組態均會。

0討論
0留言
0追蹤

問題討論

29. 有一電晶體放大器在工作區時，其I_B＝50μA，I_C＝10mA，則β值為何？　

(A)0.95　 (B)2　 (C)200　 (D)500。

0討論
0留言
0追蹤

問題討論

30. FET不具備下列何項元件之功用？　

(A)開關　 (B)放大　 (C)電阻　 (D)整流。

0討論
0留言
0追蹤

問題討論

31. 如圖中OPA為理想運算放大器V_cc＝15V，輸入信號：V_in為三角波，其峰值為10mV、平均值為0，則V_out為何？
　

(A)峰值為15V方波　 (B)峰值為15V三角波　 (C)峰值為10mV三角波　 (D)輸出為0，沒有波形產生。

0討論
0留言
0追蹤

問題討論

32. 如圖所示，求電流I之大小為何？
　

(A)1mA　 (B)2.5mA　 (C)5mA　 (D)5.5mA。

0討論
0留言
0追蹤

問題討論

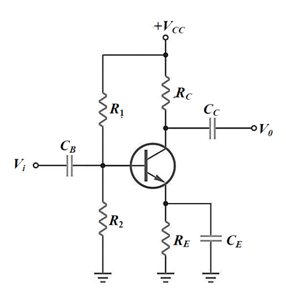

33. 如圖所示電路，射極旁路電容器C_E之主要功能為何？
　

(A)提高偏壓穩定度　 (B)提高輸入阻抗　 (C)保護電晶體（避免射極電流過大而燒毀）　 (D)提高交流信號的電壓增益。

0討論
0留言
0追蹤

問題討論

34. 如圖所示為下列何種電路？
　

(A)微分器　 (B)反相器　 (C)比較器　 (D)積分器。

0討論
0留言
0追蹤

問題討論

35. 雙極性電晶體（BJT）放大器三種組態中，共集極放大器之特點為何？　

(A)電壓增益最小　 (B)輸入阻抗最小　 (C)輸出阻抗最大　 (D)電流增益最小。

0討論
0留言
0追蹤

問題討論

36. 如圖所示，求電壓增益A_V＝V_o/V_i為何？
　

(A)2　 (B)3　 (C)－1　 (D)－0.5。

0討論
0留言
0追蹤

問題討論

37. 如圖所示之電路為下列何種濾波電路？
　

(A)帶通濾波器　 (B)帶拒濾波器　 (C)高通濾波器　 (D)低通濾波器。

0討論
0留言
0追蹤

問題討論

38. 正反器可由下列何種電路來組成？　

(A)史密特觸發器　 (B)無穩態多諧振盪器　 (C)單穩態多諧振盪器　 (D)雙穩態多諧振盪器。

0討論
0留言
0追蹤

問題討論

39. 下列何者為N通道場效電晶體（FET）之電荷載子？　

(A)主載子為電洞、副載子為電子　 (B)主載子為電子、副載子為電洞　 (C)電子　 (D)電洞。

0討論
0留言
0追蹤

問題討論

40. 如圖所示電路（假設C、R_L值均很大），V_i為AC100V、60Hz正弦波，則V_o約為何？
　

(A)28V　 (B)20V　 (C)7V　 (D)90V。

0討論
0留言
0追蹤

問題討論

41. 如圖所示電路，假設D為理想二極體，輸入信號（V_i）為5kHz、峰對峰值為20V之方波（其平均值為0V），則輸出電壓V_o的平均值為何？
　

(A)0V　 (B)－11V　 (C)－6V　 (D)－2V。

0討論
0留言
0追蹤

問題討論

42. 如圖所示電路，電晶體為矽質材料，工作於正常線性放大區域，求I_C值為何？
　

(A)1mA　 (B)2mA　 (C)3mA　 (D)4mA。

0討論
0留言
0追蹤

問題討論

43. 有關振盪器的敘述，下列何者錯誤？　

(A)石英晶體振盪器的輸出頻率最穩定　 (B)RC相移振盪器至少需3級RC電路來做相移　 (C)哈特萊振盪器的輸出是高頻方波　 (D)韋恩電橋振盪器輸出是低頻弦波。

0討論
0留言
0追蹤

問題討論

44. 如圖所示之電路，射極電壓V_C約為何？
　

(A)3V　 (B)6.6V　 (C)9.1V　 (D)15.5V。

0討論
0留言
0追蹤

問題討論

45. 如圖所示電路，求V_o大小為何？
　

(A)－3V　 (B)－4V　 (C)2V　 (D)5V。

0討論
0留言
0追蹤

問題討論

46. 兩級串接放大電路，其電流增益分別為A_i1＝100，A_i2＝150，若負載阻抗為1kΩ，第一級輸入阻抗為150kΩ，求電路總電壓增益的db值為何？　

(A)20db　 (B)30db　 (C)40db　 (D)100db。

0討論
0留言
0追蹤

問題討論

47. 有關場效電晶體，下列敘述何者正確？　

(A)P通道空乏型MOSFET，閘極加上正電壓時，通道寬度變小　 (B)N通道增強型MOSFET，閘極不加電壓時，通道內有電子，可供汲、源（D、S）極導通　 (C)MOSFET當開關使用時，轉換速率較雙極性電晶體快是其優點　 (D)FET構造較雙極性電晶體複雜，所以製成積體電路時，其包裝密度較低。

0討論
0留言
0追蹤

問題討論

48. 當NPN電晶體操作於飽和區時，下列敘述何者正確？　

(A)V_BE＞0，V_BC＜0，V_CE＞0　 (B)V_BE＜0，V_BC＞0，V_CE＞0　 (C)V_BE＜0，V_BC＞0，V_CE＜0　 (D)V_BE＞0，V_BC＞0，V_CE＞0。

0討論
0留言
0追蹤

問題討論

49. 如圖所示OPA電路，輸入信號V_i＝2＋0.1sin（ωt＋θ）V，假設ω_C值趨近於無限大，則V_O為何？
　

(A)2＋0.1sin（ωt＋θ）V　 (B)2＋0.3sin（ωt＋θ）V　 (C)6＋0.3sin（ωt＋θ）V　 (D)6＋0.1sin（ωt＋θ）V。
