1. 假設電晶體的α參數由0.99變化到0.98，則β參數之變化為何？　

(A)由49變化到88　 (B)由49變化到99　 (C)由88變化到49　 (D)由99變化到49。

0討論
0留言
0追蹤

問題討論

2. 有關二極體的順向偏壓接法，下列何者正確？　

(A)P端接電源的正極，N端接電源的正極　 (B)P端接電源的負極，N端接電源的負極　 (C)P端接電源的正極，N端接電源的負極　 (D)P端接電源的負極，N端接電源的正極。

0討論
0留言
0追蹤

問題討論

3. 有關共基極（CB）放大器之敘述，下列何者正確？　

(A)電流增益小於1　 (B)電壓增益小於1　 (C)高輸入電阻　 (D)低輸出電阻。

0討論
0留言
0追蹤

問題討論

4. 小林想設計一個穩定電壓的全波整流輸出電路，其輸出的直流平均電壓V_DC＝3.7V，則其輸入的交流正弦波的峰對峰值電壓約為何？　

(A)4V　 (B)6V　 (C)8V　 (D)12V。

0討論
0留言
0追蹤

問題討論

5. 某P通道增強型MOSFET，導電參數K＝0.5mA/V²，臨界電壓V_T＝－2V，試求V_GS＝－5V時，I_D值為何？　

(A)6mA　 (B)4.5mA　 (C)2mA　 (D)0.5mA。

0討論
0留言
0追蹤

問題討論

6. 如圖所示，若V_i＝10sin (t) V，二極體為理想狀態，試求流過負載的峰值電流為何？
　

(A)0.1mA　 (B)0.4mA　 (C)2mA　 (D)5mA。

0討論
0留言
0追蹤

問題討論

7. 如圖所示，試求集極電流的飽和值為何？
　

(A)2.96mA　 (B)3.96mA　 (C)4.96mA　 (D)5.96mA。

0討論
0留言
0追蹤

問題討論

8. 有關微分器、積分器之敘述，下列何者正確？　

(A)方波通過積分器後之輸出波形為三角波　 (B)三角波通過積分器後之輸出波形為方波　 (C)方波輸入微分器後之輸出波形為三角波　 (D)三角波輸入微分器後之輸出波形為正弦波。

0討論
0留言
0追蹤

問題討論

9. 有關JFET特性之敘述，下列何者有誤？　

(A)V_GS＝0時，I_D＝I_DSS　 (B)N通道的夾止（pinch-off）電壓V_P是負值　 (C)在歐姆區操作時，| V_DS |＞| V_GS－V_P |　 (D)閘極電流趨近於零。

0討論
0留言
0追蹤

問題討論

10. 有關逆向偏壓接面電容之敘述，下列何者正確？　

(A)隨逆向偏壓降低而增加　 (B)隨逆向偏壓升高而增加　 (C)由逆向飽和電流決定　 (D)隨順向偏壓降低而增加。

0討論
0留言
0追蹤

問題討論

11. 某電晶體電路測得電流增益為200，集極電流為10mA，試求射極電流為何？　

(A)9.9mA　 (B)9.95mA　 (C)10mA　 (D)10.05mA。

0討論
0留言
0追蹤

問題討論

12. 有關石英晶體之敘述，下列何者有誤？　

(A)晶體的品質因數Q值非常高　 (B)溫度升高時晶體穩定性變差　 (C)晶體產生的共振頻率非常準確　 (D)晶體對時間具有非常高的穩定性。

0討論
0留言
0追蹤

問題討論

13. 若要將小信號電壓及電流都放大，可採用下列何種放大電路？　

(A)雙極性接面電晶體的共集極放大電路　 (B)雙極性接面電晶體的共射極放大電路　 (C)場效電晶體的共閘極放大電路　 (D)場效電晶體的共汲極放大電路。

0討論
0留言
0追蹤

問題討論

14. 已知一放大電路電壓增益A_v為10，電流增益A_i為10，則其功率增益A_P為多少分貝（dB）？　

(A)10　 (B)20　 (C)30　 (D)1000。

0討論
0留言
0追蹤

問題討論

15. 某NPN電晶體的β＝100，集極電流為0.8A，基極電流為12mA，則電晶體處於何種區域模式？　

(A)主動模式　 (B)截止模式　 (C)飽和模式　 (D)反相主動模式。

0討論
0留言
0追蹤

問題討論

16. 二極體接逆向偏壓時，其逆向飽和電流I_s之敘述，下列何者正確？　

(A)與逆向偏壓成反比　 (B)與逆向偏壓成正比　 (C)與溫度成反比　 (D)與溫度成正比。

0討論
0留言
0追蹤

問題討論

17. 如圖所示，該反相放大器之電壓增益V_o/V_i為多少分貝（dB）？
　

(A)＋20　 (B)＋10　 (C)－10　 (D)－20。

0討論
0留言
0追蹤

問題討論

18. 如圖所示，若V_GS＝－2.5V，R_S＝2.5kΩ，則V_DS為何？
　

(A)8.5V　 (B)9.5V　 (C)10.5V　 (D)11.5V。

0討論
0留言
0追蹤

問題討論

19. 有關R-C濾波器之敘述，下列何者有誤？　

(A)對同一負載而言，R值越大，其輸出端漣波越小　 (B)電容量越大，輸出漣波越小　 (C)使用全波整流時，R-C濾波器之濾波效果較使用半波整流時為佳　 (D)對同一R-C濾波器而言，負載電流越大，輸出電壓越大。

0討論
0留言
0追蹤

問題討論

20. 類比開關的功能是控制類比信號通過或不通過。下列何種半導體元件不適合作為類比開關使用？　

(A)二極體　 (B)N通道金氧半場效電晶體　 (C)P通道金氧半場效電晶體　 (D)互補型金氧半場效電晶體。

0討論
0留言
0追蹤

問題討論

21. 下列何種雙極性接面電晶體電路組態，適合於高頻放大器應用？　

(A)共集極電路　 (B)共基極電路　 (C)共射極電路　 (D)具共射極電阻之共射極電路。

0討論
0留言
0追蹤

問題討論

22. 針對大電流負荷之濾波應採用何種濾波器較佳？　

(A)電阻輸入濾波器　 (B)電阻電容濾波器　 (C)電容輸入濾波器　 (D)電感濾波器。

0討論
0留言
0追蹤

問題討論

23. 產生擴散電流之原因為何？　

(A)半導體內出現溫差　 (B)半導體內出現外加電壓　 (C)半導體內載子濃度不同　 (D)半導體內載子濃度相同。

0討論
0留言
0追蹤

問題討論

24. 如圖所示，該濾波器為何種形態？
　

(A)高通　 (B)低通　 (C)帶通　 (D)帶拒。

0討論
0留言
0追蹤

問題討論

25. 如圖所示，該二極體為理想的二極體，則電路輸出電壓V_o為何？
　

(A)2V　 (B)5V　 (C)8V　 (D)10V。

0討論
0留言
0追蹤

問題討論

26. 變容二極體（varactor）常作為電容使用，係應用下列何者改變其電容量？　

(A)頻率　 (B)溫度　 (C)電壓　 (D)電流。

0討論
0留言
0追蹤

問題討論

27. 稽納二極體（Zener Diode）利用逆壓崩潰區電壓幾乎固定的性質，來達到穩壓效果，如右圖所示，該稽納二極體之崩潰電壓V_z＝8V，當V_i＝10V時，V_o為何？
　

(A)10V　 (B)8V　 (C)6V　 (D)4V。

0討論
0留言
0追蹤

問題討論

28. 有關n型半導體材料之敘述，下列何者正確？　

(A)內部大部分是帶正電荷可以游動的雜質離子（ions）　 (B)內部大部分是帶負電荷可以游動的雜質離子（ions）　 (C)內部大部分是帶正電荷可以游動的載子（carriers）　 (D)內部大部分是帶負電荷可以游動的載子（carriers）。

0討論
0留言
0追蹤

問題討論

29. 一個P型半導體帶有的靜電荷為何？　

(A)電中性　 (B)正電荷　 (C)負電荷　 (D)視加入之雜質種類而定。

0討論
0留言
0追蹤

問題討論

30. 某串級放大器輸入電壓為0.01sin(t)V，第一級、第二級與第三級電壓增益分別為29dB、6dB、5dB，則第三級輸出電壓有效值為何？　

(A)7.07V　 (B)1.414V　 (C)1V　 (D)0.707V。

0討論
0留言
0追蹤

問題討論

31. 關於雙極性接面電晶體（BJT）射極基極介面為逆向偏壓，集極基極介面為逆向偏壓時，請問BJT處於何種區域模式？　

(A)主動模式　 (B)截止模式　 (C)飽和模式　 (D)反相主動模式。

0討論
0留言
0追蹤

問題討論

32. BJT直流工作特性曲線因受爾利效應（Early effect）影響，導致Ic值在順向作用區（forward active region）時，會隨著V_CE值增加而產生何種變化？　

(A)增加　 (B)減少　 (C)不變　 (D)不一定。

0討論
0留言
0追蹤

問題討論

33. NMOS較PMOS之應用更為廣泛，其原因為何？　

(A)NMOS製程較為簡單　 (B)電子比電洞具有較大的移動率　 (C)電子比電洞具有較小的移動率　 (D)電子比電洞具有較大的擴散常數。

0討論
0留言
0追蹤

問題討論

34. 一周期性脈波訊號其正峰值為＋10V，負峰值為－2V。若此信號的平均值為＋2.8V，則工作週期（duty cycle）為何？　

(A)80%　 (B)70%　 (C)50%　 (D)40%。

0討論
0留言
0追蹤

問題討論

35. 兩個二極體p極相連是否可以作為BJT放大器使用？　

(A)是，可正常作為放大器使用　 (B)否，須改為n極相連　 (C)否，因基極寬度過大，載子容易復合，集極電流無法受控　 (D)否，因基極寬度過大，載子不易復合，集極電流無法受控。

0討論
0留言
0追蹤

問題討論

36. 增強型NMOS的V_DS＝4V，元件參數K_n＝0.5mA/V²，臨限電壓V_t＝2V，I_D＝2mA，若忽略通道長度調變效應，V_GS值為何？　

(A)－2V　 (B)4V　 (C)4.5V　 (D)5V。

0討論
0留言
0追蹤

問題討論

37. 一功率放大器之直流輸入功率為100W，交流輸出功率為86W，其類型為何？　

(A)A類　 (B)B類　 (C)C類　 (D)AB類。

0討論
0留言
0追蹤

問題討論

38. 如圖所示電路，其中V_Z＝6V（忽略稽納二極體電阻），且15mA≤I_z≤90mA時，稽納二極體（Zener Diode）才有穩壓作用，在下列R_s電阻的範圍，何者可使稽納二極體產生穩壓作用？
　

(A)60Ω≤R_s≤120Ω　 (B)60Ω≤R_s≤150Ω　 (C)50Ω≤R_s≤120Ω　 (D)50Ω≤R_s≤150Ω。

0討論
0留言
0追蹤

問題討論

39. 相對於單級放大器，有關串級放大器的增益與頻寬之描述，下列何者正確？　

(A)增益變大，頻寬變寬　 (B)增益變大，頻寬變窄　 (C)增益變小，頻寬變寬　 (D)增益變小，頻寬變窄。

0討論
0留言
0追蹤

問題討論

40. 在絕對零度（0°K）時，於本質半導體之兩端加一電壓，若本質半導體並未發生崩潰，則在本質半導體內狀態為何？　

(A)有電子流，沒有電洞流　 (B)有電子流也有電洞流　 (C)沒有電子流，有電洞流　 (D)沒有電子流也沒有電洞流。

0討論
0留言
0追蹤

問題討論

41. 某矽二極體之PN接面於25°C時，其逆向飽和電流為5nA，當此PN接面溫度上升至65°C時，其逆向飽和電流為何？　

(A)80nA　 (B)40nA　 (C)20nA　 (D)10nA。

0討論
0留言
0追蹤

問題討論

42. NPN電晶體工作於主動區，其射極流出的電子有0.125%在基極與電洞結合，其餘99.875%被集極收集，則此電晶體之β值為何？　

(A)199　 (B)299　 (C)399　 (D)799。

0討論
0留言
0追蹤

問題討論

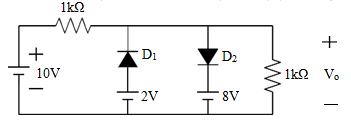

43. 如圖所示，假設兩顆理想二極體具有完全一樣之特性，且並未發生崩潰，請問何者所跨的壓降較大？
　

(A)D₁　 (B)D₂　 (C)一樣　 (D)無法確定。

0討論
0留言
0追蹤

問題討論

44. 假設V(t)＝V sin (ωt)的均方根值為v₁，當V(t)通過一個理想全波整流器後，其輸出電壓之均方根值為v₂，則v₁/v₂為何？　

(A)0.5　 (B)0.707　 (C)1　 (D)2。

0討論
0留言
0追蹤

問題討論

45. 下列何者是達靈頓（Darlington）放大電路之特點？　

(A)輸入阻抗低　 (B)輸出阻抗高　 (C)電流增益低　 (D)電壓增益略小於1。

0討論
0留言
0追蹤

問題討論

46. 電壓V＝（214t＋30°）V，當t＝0秒時瞬間電壓為何？　

(A)

　 (B)

　 (C)

　 (D)40V。

0討論
0留言
0追蹤

問題討論

47. 有關電子伏特（eV）之描述，下列何者正確？　

(A)能量單位　 (B)電流單位　 (C)電阻單位　 (D)電壓單位。

0討論
0留言
0追蹤

問題討論

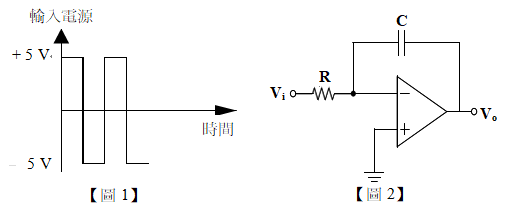

48. 如下【圖1】、【圖2】所示，小清、小州想利用方波作為輸入訊號並輸出三角波，試問其正確電路名稱，並計算該三角波在0至週期前之斜率為何？
　

(A)積分器、

　 (B)積分器、

　 (C)微分器、

　 (D)微分器、

。

0討論
0留言
0追蹤

問題討論

49. 有關理想放大器之描述，下列何者有誤？　

(A)開路電壓增益趨近無窮大　 (B)輸入阻抗趨近無窮大　 (C)輸出阻抗趨近無窮大　 (D)頻帶寬度趨近無窮大。
