1. 交流電壓v(t)＝v₁(t)＋v₂(t)，若v₁(t)＝（377t＋30°）V，v₂(t)＝（377t－30°）V，則v(t)為何？　

(A)v(t)＝12.25sin（377t）V　 (B)v(t)＝14.4sin（377t）V　 (C)v(t)＝24.49sin（377t）V　 (D)v(t)＝17.3sin（377t）V。

0討論
0留言
0追蹤

問題討論

2. 如【圖2】所示，其電壓平均值Vav近似為：
　

(A)3.5伏特　 (B)1.5伏特　 (C)－1.5伏特　 (D)0伏特。

0討論
0留言
0追蹤

問題討論

3. 一電感量為2亨利的電感器，若匝數增加為原來的2倍，當通過4安培電流時，其儲存的能量為何？　

(A)8w　 (B)16w　 (C)32w　 (D)64w。

0討論
0留言
0追蹤

問題討論

4. 如圖所示電路，若所有電阻皆為4Ω，則電流I為：
　

(A)1A　 (B)4A　 (C)2A　 (D)2.5A。

0討論
0留言
0追蹤

問題討論

5. 如圖所示之電路，已知圖中電流I＝5A，試求出電壓源Vs為何？
　

(A)0V　 (B)75V　 (C)50V　 (D)100V。

0討論
0留言
0追蹤

問題討論

6. 380伏特Y接之三相平衡電源，供給一平衡三相負載之功率為38仟瓦，若線電流為100安培，則負載之功率因數為：　

(A)1　 (B)0.577　 (C)0.866　 (D)0.707。

0討論
0留言
0追蹤

問題討論

7. 如圖所示，當磁場強度H為100安匝／米時，導磁係數為若干韋伯／（安匝－米）？
　

(A)0.6　 (B)0.008　 (C)60　 (D)0.167。

0討論
0留言
0追蹤

問題討論

8. 某電線若線徑由2mm降為1mm，電線長度不變，則其電阻值應為原來的：　

(A)4倍　 (B)2倍　 (C)1/4倍　 (D)1/2倍。

0討論
0留言
0追蹤

問題討論

9. 絕緣體若因溫度升高超過限度，將使絕緣電阻值：　

(A)稍降　 (B)稍升　 (C)急降　 (D)急升。

0討論
0留言
0追蹤

問題討論

10. C₁＝4μF，C₂＝2μF電容器串聯後，接於120V電源時，在C₁兩端的電壓為：　

(A)40V　 (B)80V　 (C)60V　 (D)20V。

0討論
0留言
0追蹤

問題討論

11. 如圖所示，代表一導體，且電流流出紙面，則導體受力方向為何？
　

(A)上　 (B)右　 (C)左　 (D)下。

0討論
0留言
0追蹤

問題討論

12. A、B兩電容器，充以相同的電荷以後，測得A的電壓為B的電壓的0.2倍，則A的靜電容量為B的幾倍？　

(A)0.04　 (B)0.2　 (C)25　 (D)5。

0討論
0留言
0追蹤

問題討論

13. 5馬力的抽水機，使用20分鐘，則共輸出多少仟焦耳的電能？　

(A)8,952　 (B)4,973　 (C)4,476　 (D)2,238。

0討論
0留言
0追蹤

問題討論

14. 如圖所示，開關S切入後，短路電流為正常電流的幾倍？
　

(A)10　 (B)8　 (C)6　 (D)5。

0討論
0留言
0追蹤

問題討論

15. 二個完整的正弦波具有：　

(A)720°電機角度　 (B)360°電機角度　 (C)360°機械角度　 (D)180°機械角度。

0討論
0留言
0追蹤

問題討論

16. 某RC串聯電路，接於頻率為f＝50HZ之正弦波電源電壓，則電阻器消耗之瞬間功率的頻率fp為：　

(A)314HZ　 (B)100HZ　 (C)60HZ　 (D)50HZ。

0討論
0留言
0追蹤

問題討論

17. 在3分鐘內若有900庫侖的電子從導體的一端進入該導體，並有900庫侖的電子從另一端移出，則導體內的平均電流之大小為多少安培？　

(A)30　 (B)15　 (C)5　 (D)3。

0討論
0留言
0追蹤

問題討論

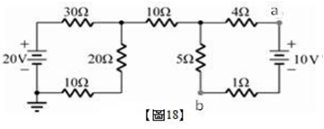

18. 如圖所示之電路，則a、b二點間之電位差為何？
　

(A)1V　 (B)4V　 (C)5V　 (D)9V。

0討論
0留言
0追蹤

問題討論

19. 如圖所示為多範圍的電壓表，請問R₁、R₂分別為多少？
　

(A)19.9kΩ、30Kω　 (B)30kΩ、19.9kΩ　 (C)40kΩ、9.9kΩ　 (D)9.9kΩ、40kΩ。

0討論
0留言
0追蹤

問題討論

20. 如圖所示電路，試求R之最大消耗功率為多少瓦特？
　

(A)8W　 (B)12W　 (C)16W　 (D)20W。

0討論
0留言
0追蹤

問題討論

21. 某手機電池容量為2000mAH，其電池額定電壓為3.3V，若手機待機時消耗功率約為33mW，在不考慮其他損失之情況下，手機充飽電後約可待機多少小時？　

(A)400小時　 (B)300小時　 (C)200小時　 (D)100小時。

0討論
0留言
0追蹤

問題討論

22. 如圖所示電路，試求R_ab＝？
　

(A)5Ω　 (B)10Ω　 (C)12Ω　 (D)20Ω。

0討論
0留言
0追蹤

問題討論

23. 如圖所示電路，求I＝？
　

(A)5A　 (B)4A　 (C)3A　 (D)2A。　

0討論
0留言
0追蹤

問題討論

24. 如圖所示電路，求I＝？
　

(A)1A　 (B)1.5A　 (C)2A　 (D)2.5A。

0討論
0留言
0追蹤

問題討論

25. 如圖所示電路，請問開關閉合後，經過幾秒後此電路才可達穩態？
　

(A)10秒　 (B)5秒　 (C)3秒　 (D)1秒。

0討論
0留言
0追蹤

問題討論

26. 如圖所示電路，請問電阻器3Ω的壓降為多少伏特？
　

(A)6V　 (B)8V　 (C)12V　 (D)20V。

0討論
0留言
0追蹤

問題討論

27. 某負載之功率因數PF為0.8滯後，有效功率為1200W，若想提高功率因數至1.0，試問需要並聯多少虛功率的電容器？　

(A)1200VAR　 (B)900VAR　 (C)800VAR　 (D)600VAR。

0討論
0留言
0追蹤

問題討論

28. 下列敘述何者錯誤？　

(A)1馬力（horse power）約等於746瓦特　 (B)1度電約等於3.6×10⁶瓦特　 (C)電容量的單位為法拉　 (D)1焦耳／秒等於1瓦特。

0討論
0留言
0追蹤

問題討論

29. 某一抽水馬達輸出功率為1馬力，效率為62.5%，試問每天使用4小時，約消耗幾度電？　

(A)4.8度電　 (B)4度電　 (C)3.2度電　 (D)2.4度電。

0討論
0留言
0追蹤

問題討論

30. A導線截面積為2.0mm²、B導線截面積為3.5mm²，若材料、長度皆為相同，請問哪一條導線之電阻值較小？　

(A)A導線　 (B)B導線　 (C)相等　 (D)無法比較。

0討論
0留言
0追蹤

問題討論

31. 某一色碼電阻從左至右依序為棕、黑、綠、金，則此電阻約為多少歐姆？　

(A)15kΩ　 (B)1.5kΩ　 (C)100kΩ　 (D)1MΩ。

0討論
0留言
0追蹤

問題討論

32. 如圖所示電路，請問12Ω之電壓降為何？
　

(A)24V　 (B)36V　 (C)48V　 (D)60V。

0討論
0留言
0追蹤

問題討論

33. 如圖所示電路，求I_T＝？
　

(A)3A　 (B)5A　 (C)8A　 (D)10A。

0討論
0留言
0追蹤

問題討論

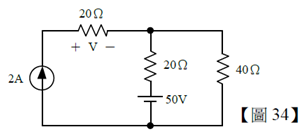

34. 如圖所示電路，求V＝？
　

(A)20V　 (B)32V　 (C)40V　 (D)48V。

0討論
0留言
0追蹤

問題討論

35. 真空中，有2個正電荷Q₁、Q₂相距10cm，其相互排斥力為4牛頓。若將2電荷距離拉長至40cm，則2電荷相互排斥力變為多少牛頓？　

(A)0.25牛頓　 (B)1牛頓　 (C)2牛頓　 (D)2.5牛頓。

0討論
0留言
0追蹤

問題討論

36. 如圖為陶瓷電容，請問其電容量為多少法拉？
　

(A)1μF　 (B)0.1μF　 (C)0.01μF　 (D)0.001μF。

0討論
0留言
0追蹤

問題討論

37. 如圖所示電路，試問電壓有效值Vrms＝？
　

(A)

　 (B)

　 (C)

　 (D)13V。

0討論
0留言
0追蹤

問題討論

38. 電壓方程式v₁(t)＝70.7sin（314t＋45°）、v₂(t)＝7.07cos（377t＋30°），請問v₁(t)、v₂(t)相位關係為何？　

(A)v₁超前v₂ 15°　 (B)v₂超前v₁ 75°　 (C)v₁落後v₂ 30°　 (D)無法比較。

0討論
0留言
0追蹤

問題討論

39. ＝3＋j4、＝10∠－53.1°，請問＝？　

(A)9－j4　 (B)9＋j4　 (C)11－j2　 (D)11＋j10。

0討論
0留言
0追蹤

問題討論

40. 某交流RC串聯電路，當頻率為50Hz時，R＝12Ω、XC＝18Ω；若將頻率改為100Hz，則此時電路之總阻抗Z為何？　

(A)15Ω　 (B)20Ω　 (C)25Ω　 (D)30Ω。

0討論
0留言
0追蹤

問題討論

41. 兩具變壓器甲：2000kVA、乙：500kVA並聯供電，其阻抗百分值分別為4%及3%；總負載電流為200A，則乙變壓器分擔電流為何？　

(A)50A　 (B)120A　 (C)150A　 (D)180A。

0討論
0留言
0追蹤

問題討論

42. 如圖所示，有一螺旋管的線圈匝數為100匝，磁通量在5秒內由0.3韋伯減至0.1韋伯，其兩端的感應電勢V_AB為何？
　

(A)＋4V　 (B)＋2V　 (C)－4V　 (D)－2V。

0討論
0留言
0追蹤

問題討論

43. 有一台單相6極，60Hz之感應電動機，若轉子轉速為1100rpm，則轉子轉速對於反向旋轉磁場之轉差率為何？　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

44. 已知匝數比為1.5：1的自耦變壓器，若二次側輸出功率為15kVA，則間接傳導容量為何？　

(A)5kVA　 (B)

。

0討論
0留言
0追蹤

問題討論

45. 某三相六極60Hz感應電動機，當轉子轉速為1160rpm時，其定子磁場對定子之轉速為何？　

(A)0rpm　 (B)40rpm　 (C)1160rpm　 (D)1200rpm。

0討論
0留言
0追蹤

問題討論

46. 有關三相感應電動機最大輸出轉矩的敘述，下列何者錯誤？　

(A)最大轉矩的大小與轉子電阻大小無關　 (B)最大轉矩的大小與外加電源電壓成正比　 (C)轉子電阻加大，最大轉矩發生時速度會變慢　 (D)外加電源電壓加大，最大轉矩會變大。

0討論
0留言
0追蹤

問題討論

47. 三相負載自電源取用有效功率200kW，功率因數為滯後，欲將功因提高至1，則同步調相機的容量為何？　

(A)83.3kVAR　 (B)240kVAR　 (C)360kVAR　 (D)480kVAR。

0討論
0留言
0追蹤

問題討論

48. 有關變壓器試驗的敘述，下列何者錯誤？　

(A)開路試驗可以直接由瓦特表測量鐵損　 (B)開路試驗的方法，是在低壓端加入額定電壓　 (C)短路試驗可以直接由瓦特表測量銅損　 (D)短路試驗可以利用電壓表和電流表計算低壓側等效阻抗。

0討論
0留言
0追蹤

問題討論

49. 如圖所示，測量直流發電機的無載特性曲線，當場電流上升時與下降時，所測得之特性曲線不會重疊的原因是：
　

(A)有剩磁　 (B)磁通飽和　 (C)磁滯現象　 (D)過激磁。

0討論
0留言
0追蹤

問題討論

50. 某120V直流分激電動機，額定電流為100安培，其電樞電阻為0.04Ω，若要限制起動時轉矩為額定值的2倍，則起動器之電阻值為何？　

(A)0.8Ω　 (B)0.74Ω　 (C)0.6Ω　 (D)0.56Ω。

0討論
0留言
0追蹤

問題討論

51. 有關串激式電動機的特性，下列何者錯誤？　

(A)電源使用直流或交流皆可　 (B)使用於定電流特性時轉子須設計為強電樞弱磁場　 (C)具有低轉速時高轉矩，高轉速時低轉矩的特性　 (D)無載運轉時，轉子會有飛脫危險。

0討論
0留言
0追蹤

問題討論

52. 單相變壓器一次側通以50HZ的電源，線圈最大磁通量為0.03韋伯，欲使其感應3330伏特的電動勢，則此線圈的匝數為何？　

(A)150匝　 (B)500匝　 (C)600匝　 (D)1110匝。

0討論
0留言
0追蹤

問題討論

53. 配電變壓器規格為10kVA，60Hz，1000/200V，測得無載時之一次側電流為1A，輸入電功率800W，則磁化電流為何？　

(A)0.3A　 (B)0.4A　 (C)0.6A　 (D)0.8A。

0討論
0留言
0追蹤

問題討論

54. 三個單相變壓器匝數比為N1：N2＝5：1，以△-Y連接，已知二次側線電流為20A，則一次側線電流為何？　

(A)

　 (B)

0討論
0留言
0追蹤

問題討論

55. 單相10kVA變壓器二台，以V-V連接時，可提供三相輸出總容量約為：　

(A)8kVA　 (B)11.5kVA　 (C)17.3kVA　 (D)20kVA。

0討論
0留言
0追蹤

問題討論

56. 甲：電容起動式電動機、乙：分相式電動機、丙：蔽極式電動機及丁：交流串激式電動機，依起動轉矩大小順序排列應為何？　

(A)丁、甲、乙、丙　 (B)甲、乙、丙、丁　 (C)丁、丙、乙、甲　 (D)丁、乙、甲、丙。

0討論
0留言
0追蹤

問題討論

57. 在同步發電機的負載分配中，若要改變無效功率的分配可修改參數為何？　

(A)激磁電流　 (B)輸出端電壓　 (C)感應電壓　 (D)原動機轉速。

0討論
0留言
0追蹤

問題討論

58. 有關同步電動機啟動方法，下列何者錯誤？　

(A)阻尼繞組　 (B)轉子繞組開路　 (C)降低電源頻率　 (D)原動機帶動。

0討論
0留言
0追蹤

問題討論

59. 三相感應電動機常以Y-△不同接線方式啟動，請問啟動時是採用何種接線？其功用為何？　

(A)Y型；提高啟動轉矩　 (B)Y型；降低啟動電流　 (C)△型；縮短啟動時間　 (D)△型；降低啟動電壓。

0討論
0留言
0追蹤

問題討論

60. 某2極、60Hz、Y接、3300V的三相同步電動機，若輸入總功率250kW，效率為0.95，則輸出轉矩約為：　

(A)530N-m　 (B)630N-m　 (C)730N-m　 (D)830N-m。

0討論
0留言
0追蹤

問題討論

61. 他激式直流電動機的額定電樞電流為20A，電樞電阻為0.4Ω，在電樞繞組串聯啟動電阻R_s以限制啟動電流，若輸入電壓為60V，啟動時的啟動電流為額定電流的150%，則此啟動電阻為：　

(A)4.0Ω　 (B)2.0Ω　 (C)1.8Ω　 (D)1.6Ω。

0討論
0留言
0追蹤

問題討論

62. 某4極、60Hz的三相感應電動機，當電源側的線電壓為220V（有效值），線電流為10A（有效值），功率因數為0.8，電動機的效率為0.85，此電動機的輸出功率約為：　

(A)1495W　 (B)2200W　 (C)2590W　 (D)3240W。

0討論
0留言
0追蹤

問題討論

63. 某永磁式直流電動機的電樞電阻為0.4Ω，忽略電樞反應及碳刷的接觸壓降，當外加電壓為24V，轉速為1200轉／分，電樞電流為10A，此電動機的電磁轉矩約為：　

(A)4.35N-m　 (B)3.35N-m　 (C)1.59N-m　 (D)0.17N-m。

0討論
0留言
0追蹤

問題討論

64. 某他激式直流發電機的電樞電阻為0.08Ω，忽略電樞反應及電刷接觸壓降，且激磁場的磁通維持固定。若滿載的負載端電壓為200V，負載功率為10kW，則此發電機的電壓調整率為：　

(A)4%　 (B)3%　 (C)2%　 (D)1%。

0討論
0留言
0追蹤

問題討論

65. 某三相變壓器的額定為100kVA，額定時的鐵心損失為1000W、銅損為1400W。若操作於額定電壓、電流、頻率，且功率因數為0.8滯後，則三相變壓器的效率約為：　

(A)0.98　 (B)0.97　 (C)0.96　 (D)0.95。

0討論
0留言
0追蹤

問題討論

66. 單相變壓器額定為20kVA，兩側電壓分別為2400V/240V，若高壓側的實際阻抗為18Ω，以變壓器的額定為基底值，則此阻抗的標么值為：　

(A)0.0925　 (B)0.0825　 (C)0.0725　 (D)0.0625。

0討論
0留言
0追蹤

問題討論

67. 三相同步發電機的極數為120極，欲產生交流電壓的頻率為60Hz，則此發電機的轉速為多少轉／分？　

(A)1200　 (B)120　 (C)100　 (D)60。

0討論
0留言
0追蹤

問題討論

68. 某電感器的繞組匝數為200匝，耦合至繞組的磁通函數為0.5×10^－³sin（1000t）韋伯，t表示時間單位為秒，此繞組兩端感應電動勢的有效值為：　

(A)200V　 (B)

　 (C)

　 (D)50V。

0討論
0留言
0追蹤

問題討論

69. 單相變壓器的額定為10kVA，220V/110V，則此變壓器高壓側的額定電流約為：　

(A)182A　 (B)136.5A　 (C)91A　 (D)45.5A。

0討論
0留言
0追蹤

問題討論

70. 在磁路中，鐵心的截面積為100cm²，流經鐵心的磁通量為5×10^－³韋伯（Wb），則此磁通密度為多少高斯？　

(A)5×10⁴　 (B)5×10³　 (C)1×10³　 (D)15×10²。

0討論
0留言
0追蹤

問題討論

71. 某電感器的電感為2mH，繞組匝數為100匝，當電感電流為20A時，則產生磁通量為多少韋伯（Wb）？　

(A)8×10^－⁴　 (B)4×10^－⁴　 (C)4×10^－³　 (D)2×10^－³。

0討論
0留言
0追蹤

問題討論

72. 有關變壓器的短路實驗敘述，下列何者錯誤？　

(A)高壓側繞組短路，低壓側繞組加入額定電流　 (B)量測銅導體的損失　 (C)量測鐵心損失　 (D)量測等效串聯阻抗。

0討論
0留言
0追蹤

問題討論

73. 有關比壓器（PT）及比流器（CT）的使用，下列何者正確？　

(A)比流器的二次繞組接電壓錶　 (B)比壓器的二次繞組接電流錶　 (C)比壓器的二次繞組不接電錶時需短路　 (D)比流器的二次繞組接電流錶。

0討論
0留言
0追蹤

問題討論

74. 單相變壓器的額定為100kVA，3300V/220V，當低壓側的電壓為200V，假設變壓器為理想特性，則高壓側的電壓為：　

(A)3000V　 (B)3100V　 (C)3200V　 (D)3300V。

0討論
0留言
0追蹤

問題討論

75. 三相感應電動機的極數為4極，電源頻率為60Hz，滿載時的滑差率為0.05，則滿載時轉速為多少轉／分？　

(A)1710　 (B)1425　 (C)1140　 (D)855。

0討論
0留言
0追蹤

問題討論

76. 直流電機的電樞鐵心使用矽鋼片，其目的為：　

(A)降低銅損　 (B)降低鐵心損失　 (C)降低雜散損　 (D)降低旋轉損。

0討論
0留言
0追蹤

問題討論

77. 有關單相電容啟動式感應電動激的啟動電容，下列敘述何者正確？　

(A)啟動電容與輔助繞組並聯　 (B)啟動電容與運轉繞組並聯　 (C)啟動電容與輔助繞組串聯　 (D)啟動電容與電源側串聯。

0討論
0留言
0追蹤

問題討論

78. 有關三相感應電動機的無載實驗，轉軸無機械負載，其電動機的電源條件，下列何者正確？　

(A)電源為額定頻率、額定電壓　 (B)電源為1/4額定頻率、額定電壓　 (C)電源為1/4額定頻率、額定電流　 (D)電源為額定頻率、額定電流。

0討論
0留言
0追蹤

問題討論

79. 已知三相感應電動激的總氣隙功率為3000W，若滑差率為0.04，則此電動機電磁功率約為：　

(A)3124W　 (B)3090W　 (C)3000W　 (D)2880W。

0討論
0留言
0追蹤

問題討論

80. 有關同步電動機的V形特性曲線，下列何者正確？　

(A)激磁繞組電流與激磁繞組電壓的關係　 (B)激磁繞組電流與電樞電流的關係　 (C)激磁繞組電壓與電樞的感應電壓的關係　 (D)激磁繞組電壓與輸入功率的關係。
