1. 如圖所示電路，R₂＝R₁－10Ω（其中R₁＞10Ω）。試求R₁等於何值時，10Ω電阻消耗的功率為0.4瓦特？
　(105年度考題)

(A)15Ω (B)20Ω (C)25Ω (D)30Ω。

0討論
0留言
0追蹤

問題討論

2. 設真空之比例常數k為9×10⁹N．m²/coul²，若5庫倫之電荷與5庫倫之電荷間隔200公分，試求其間的作用力為何？　(105年度考題)

(A)56.25×10⁴牛頓 (B)56.25×10⁸牛頓 (C)112×10⁴牛頓 (D)112×10⁸牛頓。

0討論
0留言
0追蹤

問題討論

3. 假設鋁線的電阻係數為2.83×10^－⁸Ω．m，此鋁線線路共長5公里，鋁線截面積為20mm²，求此線路電阻約為多少？　(105年度考題)

(A)7.1MΩ (B)7.1kΩ (C)7.1Ω (D)7.1mΩ。

0討論
0留言
0追蹤

問題討論

4. 黃銅的電阻係數為0.06μΩ．m，今以其製成A、B二棒。A棒長為100cm，截面積為1cm²。B棒長為100cm，截面積為4cm²。試求此兩棒之電阻各為何？　(105年度考題)

(A)R_A＝60μΩ，R_B＝15μΩ (B)R_A＝600μΩ，R_B＝150μΩ (C)R_A＝60μΩ，R_B＝150μΩ (D)R_A＝600μΩ，R_B＝15μΩ。

0討論
0留言
0追蹤

問題討論

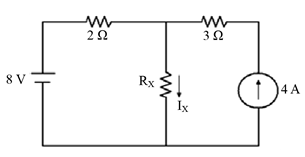

5. 如圖示電阻電路，電流I_X為4安培，試求R_X為多少歐姆？
　(105年度考題)

(A)4 (B)6 (C)2 (D)3。

0討論
0留言
0追蹤

問題討論

6. 有一電壓v(t)之相量（phasor）為5exp（jπ/2），則v(t)應可表示為下列何者？　(105年度考題)

(A)5sin（ωt＋π/2） (B)－5cos（ωt＋π/2） (C)－5con（ωt） (D)－5sin（ωt）。

0討論
0留言
0追蹤

問題討論

7. 某一系統內含兩個串聯獨立系統，其效率分別為80%和75%，若此系統之總輸出能量為600焦耳，則其總輸入能量為多少焦耳？　(105年度考題)

(A)600 (B)700 (C)900 (D)1000。

0討論
0留言
0追蹤

問題討論

8. 下列何者定理敘述「穿過空間中任何封閉面之電通量等於該封閉面中所包含之淨電荷量」？　(105年度考題)

(A)法拉第定理 (B)庫侖定理 (C)安培定理 (D)高斯定理。

0討論
0留言
0追蹤

問題討論

9. 某電路如圖所示，則電壓V_A為多少伏特？
　(105年度考題)

(A)2 (B)2.5 (C)

(D)5。

0討論
0留言
0追蹤

問題討論

10. 有兩電阻器R₁、R₂並聯後，將並聯電阻的兩端接於電源E上，若R₁上之電流I₁與R₂上電流I₂之關係為I₁＝，且R₁＝1Ω；則R₂為多少Ω？　(105年度考題)

(A)

(B)1 (C)

(D)3。

0討論
0留言
0追蹤

問題討論

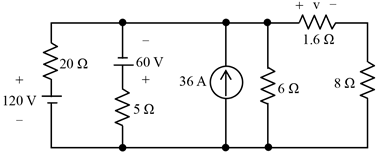

11. 如圖示之電路，求電壓v之值約為何？
　(105年度考題)

(A)6.6V (B)9.6V (C)48V (D)60V。

0討論
0留言
0追蹤

問題討論

12. 如圖示之電路，求電壓v之值為何？
　(105年度考題)

(A)10V (B)15V (C)6V (D)9V。

0討論
0留言
0追蹤

問題討論

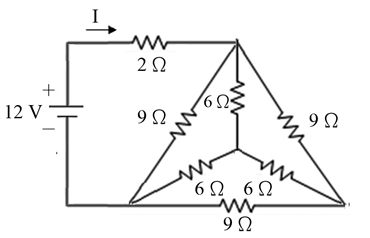

13. 如圖示之電路，求電流I之值約為何？
　(105年度考題)

(A)2.4A (B)2.5A (C)2.6A (D)2.0A。

0討論
0留言
0追蹤

問題討論

14. 如圖所示，調整R_L使R_L有最大的功率。問R_L獲得的功率？
　(105年度考題)

(A)(1/8) I²R (B)(1/4) I²R (C)(1/2) I²R (D)I²R。

0討論
0留言
0追蹤

問題討論

15. 如圖，求由a、b兩點之間視入的戴維寧等效電壓為何？
　(105年度考題)

(A)IR (B)2 IR (C)4 IR (D)－IR。

0討論
0留言
0追蹤

問題討論

16. 如圖示電路，該電路之等效電阻R_ab之數值為多少Ω？
　(105年度考題)

(A)24 (B)28 (C)30 (D)32。

0討論
0留言
0追蹤

問題討論

17. 如圖示電路，等效電阻R_T為多少Ω？
　(105年度考題)

(A)6 (B)8 (C)10 (D)15。

0討論
0留言
0追蹤

問題討論

18. 試求圖中9Ω電阻兩端a-b點間之戴維寧等效電阻為何？
　(105年度考題)

(A)3Ω (B)6Ω (C)9Ω (D)18Ω。

0討論
0留言
0追蹤

問題討論

19. 如圖示電路，AB兩端點間之等效電阻R_AB為多少Ω？
　(105年度考題)

(A)10 (B)11 (C)12 (D)13。

0討論
0留言
0追蹤

問題討論

20. 如圖所示電路，試求電流I_x為多少安培？
　(105年度考題)

(A)1 (B)2 (C)3 (D)4。

0討論
0留言
0追蹤

問題討論

21. 電感器之電感量變為2倍，流過之電流剩下一半，則儲存的能量變為原來的多少倍？　(105年度考題)

(A)1/2 (B)1 (C)3/2 (D)2。

0討論
0留言
0追蹤

問題討論

22. 如圖所示電路，R＝1kΩ，C＝2μF，電容器的初始電壓為2伏特，試問當開關閉合且電容器充飽電後，電阻R所消耗的能量為多少微焦耳（μJ）？
　(105年度考題)

(A)2 (B)4 (C)7.5 (D)9。

0討論
0留言
0追蹤

問題討論

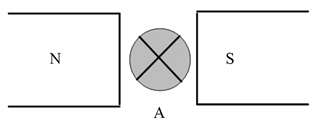

23. 如圖所示，若導線A通以圖示方向之電流，則導線受力之方向為何？
　(105年度考題)

(A)右 (B)左 (C)上 (D)下。

0討論
0留言
0追蹤

問題討論

24. 電感為2亨利之線圈3個，兩個並聯後再串聯第3個，則其總電感為何？
　(105年度考題)

(A)2亨利 (B)3亨利 (C)4亨利 (D)6亨利。

0討論
0留言
0追蹤

問題討論

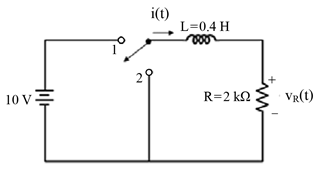

25. 如下圖所示之電路，在開關位置1時為穩態，若t＝0時將開關移至位置2，則當t＞0時，流經電感之電流i(t)為多少毫安培？
　(105年度考題)

(A)5e^－^5000t (B)5（1－e^－^5000t） (C)5e^－^200t (D)5（1－e^－^200t）。

0討論
0留言
0追蹤

問題討論

26. 有一電壓源對RC電路進行充電，當電阻R值越大時，則電容器電壓建立之速度為何？　(105年度考題)

(A)越快 (B)越慢 (C)無影響 (D)不一定。

0討論
0留言
0追蹤

問題討論

27. 有一50V之電壓源，串聯2Ω電阻後，再連接至3Ω電阻和2F電容之並聯電路，當電路達穩定時電容器之電壓為何？　(105年度考題)

(A)10V (B)20V (C)30V (D)50V。

0討論
0留言
0追蹤

問題討論

28. 在空氣中兩電荷Q₁＝30靜電庫侖，Q₂＝40靜電庫侖，兩電荷相距10公分，則其排斥力大小為多少達因？　(105年度考題)

(A)16 (B)12 (C)10 (D)6。

0討論
0留言
0追蹤

問題討論

29. 有一無限長的直導線，通入12安培的電流，試求距離導線2公尺處的磁場強度為多少安培／公尺？　(105年度考題)

(A)3 (B)6 (C)3/π (D)6/π。

0討論
0留言
0追蹤

問題討論

30. 二具電容器之電容值/耐壓分別為10μF/150V及30μF/100V，則串聯後之最大耐壓為多少伏特？　(105年度考題)

(A)75 (B)100 (C)150 (D)200。

0討論
0留言
0追蹤

問題討論

31. 有一10kW的電感性負載，在120V、60Hz之下量得電流為100A。若以電容並聯使其功率因數為1，電容值應為多少？　(105年度考題)

(A)122μF (B)221μF (C)1842μF (D)2210μF。

0討論
0留言
0追蹤

問題討論

32. 一個負載由電容與電阻並聯組成，在120V/60Hz電源下的功率因數為0.84。若將電源頻率降為50Hz，功率因數變為多少？　(105年度考題)

(A)0.78 (B)0.84 (C)0.91 (D)0.95。

0討論
0留言
0追蹤

問題討論

33. 設將三個電感值各為L₁＝2mH、L₂＝1mH與L₃＝2mH之電感串聯，則其等效之電感值為多少？　(105年度考題)

(A)0.5mH (B)0.3mH (C)5mH (D)2mH。

0討論
0留言
0追蹤

問題討論

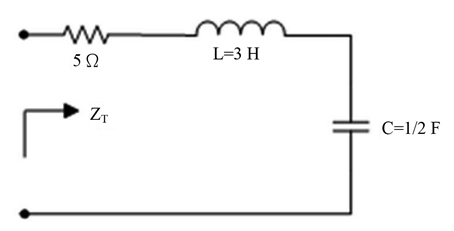

34. 如圖示電路，考慮交流電源為10sin 1000t伏特，求該電路之等效阻抗Z_T約為多少Ω？
　(105年度考題)

(A)3＋j2 (B)2＋j2 (C)3＋j3 (D)2＋j3。

0討論
0留言
0追蹤

問題討論

35. 如圖示電路，若交流電源為10sin 1000t伏特，求交流阻抗Z_T為多少Ω？
　(105年度考題)

(A)8－j 0.2 (B)8－j 0.1 (C)8－j 0.3 (D)10－j 0.1。

0討論
0留言
0追蹤

問題討論

36. 有一交流電路之電壓v(t)＝100sin（377t＋60(）V、電流i(t)＝10sin（377t－30(）A，則其平均功率為何？　(105年度考題)

(A)0瓦 (B)500瓦 (C)866瓦 (D)1000瓦。

0討論
0留言
0追蹤

問題討論

37. RLC串聯諧振電路的驅動電壓源v_S＝2sin（10⁴t＋45°）V，R＝2kΩ、L＝0.1mH、C＝x微法拉時產生諧振，x＝？　(105年度考題)

(A)1 (B)20 (C)100 (D)200。

0討論
0留言
0追蹤

問題討論

38. 驅動電壓源v_S＝4sin（2×10⁴t＋30°）伏特的RLC串聯電路中，當流過R＝1kΩ的電流振幅大小為4mA時，此電路之諧振頻率為多少（rad/s）？　(105年度考題)

(A)8k (B)10k (C)16k (D)20k。

0討論
0留言
0追蹤

問題討論

39. 如圖所示電路串加電容將功率因數改善成為1.0，則此時之實功率為何？
　(105年度考題)

(A)2kW (B)5kW (C)8kW (D)10kW。

0討論
0留言
0追蹤

問題討論

40. 一導線長6m，電流為2.5A，若其電流方向與磁場之夾角為60°，而磁通密度為0.6Wb/m²，則導線受力為何？　(105年度考題)

(A)4.5牛頓 (B)

牛頓 (C)9牛頓 (D)

牛頓。

0討論
0留言
0追蹤

問題討論

41. 四環式電阻的色碼為棕黑紅（無色）時，試寫出其數值及範圍值？　(106年度考題)　

(A)1kΩ±200Ω　 (B)1kΩ±20Ω　 (C)1.2kΩ±300Ω　 (D)1.4kΩ±300Ω。

0討論
0留言
0追蹤

問題討論

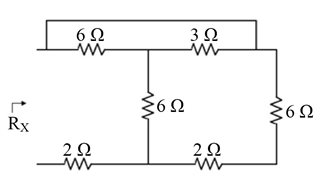

42. 如圖示電阻電路，試求輸入電阻R_X為多少歐姆？
　(106年度考題)　

(A)1.5　 (B)3　 (C)7.5　 (D)9。

0討論
0留言
0追蹤

問題討論

43. 有A、B兩導線測得電阻分別為20Ω、50Ω，求其電導（G）及導電性何者較佳？　(106年度考題)　

(A)G_A：0.05, G_B：0.02，A導線導電性較佳　 (B)G_A：0.02, G_B：0.05，B導線導電性較佳　 (C)G_A：0.025, G_B：0.055，B導線導電性較佳　 (D)G_A：0.04, G_B：0.0018，A導線導電性較佳。

0討論
0留言
0追蹤

問題討論

44. 如圖示電阻電路，試求輸入電阻R_X為多少歐姆？
　(106年度考題)　

(A)12　 (B)8　 (C)6　 (D)3。

0討論
0留言
0追蹤

問題討論

45. 某實驗，以伏特計量測跨於一個1kΩ電阻兩端的AC電壓時，看到伏特計上顯示電壓為1V，試問此AC電壓之峰對峰值電壓（peak-to-peak voltage）較接近下列何值？　(106年度考題)　

(A)1V　 (B)1.4V　 (C)2V　 (D)2.8V。

0討論
0留言
0追蹤

問題討論

46. 某實驗，以伏特計量測跨於一個1kΩ電阻兩端的AC電壓時，看到伏特計上顯示電壓為1V，此電阻所消耗之功率為下列何者？　(106年度考題)　

(A)1Mw　 (B)2mW　 (C)3mW　 (D)4mW。

0討論
0留言
0追蹤

問題討論

47. 有關功率及能量之敘述，下列何者正確？　(106年度考題)　

(A)1馬力等於746伏特　 (B)1000瓦特為1度電　 (C)瓦特是功率單位　 (D)1度電為1000伏特。

0討論
0留言
0追蹤

問題討論

48. 在空氣中有相距3m之兩電荷，已知電荷之電量分別為50μC及80μC，則兩電荷間之作用力為多少牛頓？　(106年度考題)　

(A)4　 (B)8　 (C)15　 (D)24。

0討論
0留言
0追蹤

問題討論

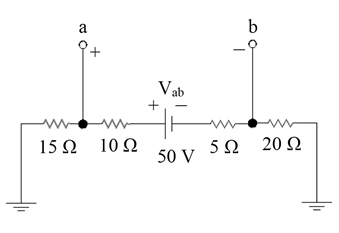

49. 如圖所示之電路中，端點a及b間之電壓V_ab為多少伏特？
　(106年度考題)　

(A)15　　 (B)－15　 (C)35　　 (D)－35。一律給分

0討論
0留言
0追蹤

問題討論

50. 有多個標示110V、60W之特性相同燈泡，今欲將其並聯接於110V之電源上，若負載總電流以不超過10安培為安全上限，則最多可並聯多少個燈泡？　(106年度考題)　

(A)10　 (B)16　 (C)18　 (D)20。

0討論
0留言
0追蹤

問題討論

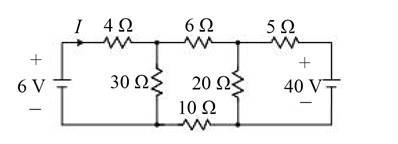

51. 如圖示之電路，求電流I之值約為何？
　(106年度考題)　

(A)－0.825A　 (B)－0.8A　 (C)－1A　 (D)－0.725A。

0討論
0留言
0追蹤

問題討論

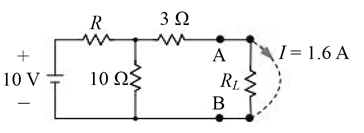

52. 如圖示之電路，如A, B兩端之短路電流為I＝1.6A，求電阻R之值為何？
　(106年度考題)　

(A)5Ω　 (B)2.8Ω　 (C)2.5Ω　 (D)2Ω。

0討論
0留言
0追蹤

問題討論

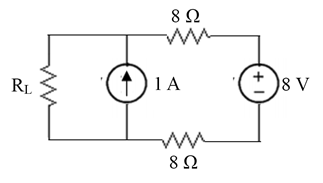

53. 如圖，調整R_L使其有最大的功率，求此功率值為何？
　(106年度考題)　

(A)3W　 (B)8W　 (C)9W　 (D)16W。

0討論
0留言
0追蹤

問題討論

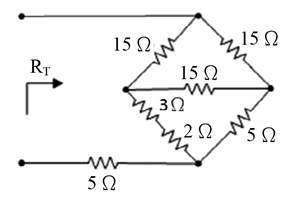

54. 如下圖所示由電阻組成之電路，則其等效電阻R_T為多少Ω？
　(106年度考題)　

(A)30　 (B)20　 (C)15　 (D)10。

0討論
0留言
0追蹤

問題討論

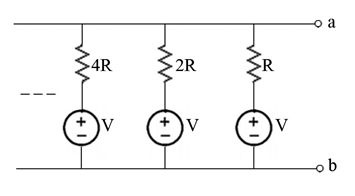

55. 如圖，求a、b兩點之間的諾頓等效電阻為何？

　(106年度考題)　

(A)3R　 (B)4R　 (C)8R　 (D)12R。

0討論
0留言
0追蹤

問題討論

56. 一個0.5安培的電流源供電給一個燈泡，一分鐘後消耗1000焦耳的能量。今若將兩個相同的燈泡並聯後，再接上同一電流源，此時消耗同樣能量所需時間為多少分鐘？　(106年度考題)　

(A)0.5　 (B)1　 (C)1.5　 (D)2。

0討論
0留言
0追蹤

問題討論

57. 有一電路如下圖所示，試問電路中a點與b點電壓差V_ab為何？
　(106年度考題)　

(A)16.2V　 (B)13.8V　 (C)4.5V　 (D)12.5V。

0討論
0留言
0追蹤

問題討論

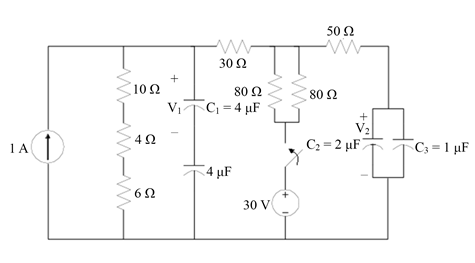

58. 有一電路如下圖，設其開關在t＝0時關上（switch closed），試求在關上前瞬間（即t＝0^－時）電路中V₁之值為何？（設開關關上前，電流源已啟動一段很長的時間）
　(106年度考題)　

(A)10V　 (B)32V　 (C)46V　 (D)18V。

0討論
0留言
0追蹤

問題討論

59. 承18題，該電路中V₂值為何？　(106年度考題)　

(A)5V　 (B)100V　 (C)75V　 (D)20V。

0討論
0留言
0追蹤

問題討論

60. 某電路如圖所示，電流I為多少安培？
　(106年度考題)　

(A)1　 (B)7/2　 (C)4　 (D)7。

0討論
0留言
0追蹤

問題討論

61. 兩平行金屬板的距離為10公分，其電容量為2微法拉。若將下板接地，並在上板放置30微庫侖（μC）的電荷，試問在平行板內，距離上板4公分處的電位為多少伏特？　(106年度考題)　

(A)9　 (B)12　 (C)15　 (D)30。

0討論
0留言
0追蹤

問題討論

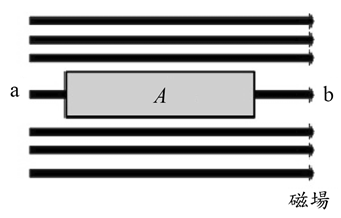

62. 如圖所示，若導體A向右移動時，導體A感應電勢為何？
　(106年度考題)　

(A)a端之電位高於b端，有感應電勢　 (B)b端之電位高於a端，有感應電勢　 (C)a端與b端之電位相等，無感應電勢　 (D)a端與b端之電位不等，無感應電勢。

0討論
0留言
0追蹤

問題討論

63. 已知兩平行導線長度分別為50公尺，此兩導線距離為5公分，導線上之電流為20安培，試求兩線間作用力的大小為何？　(106年度考題)　

(A)0.02牛頓　 (B)0.04牛頓　 (C)0.06牛頓　 (D)0.08牛頓。

0討論
0留言
0追蹤

問題討論

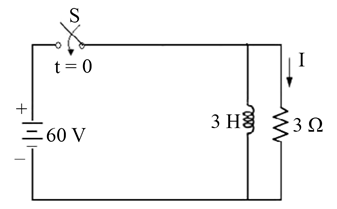

64. 如圖所示之電路，若電感無儲存能量，則當開關S於（t＝0）關閉瞬間流經電阻之電流值I為多少安培(A)？
　(106年度考題)　

(A)0　 (B)1.33　 (C)10　 (D)20。

0討論
0留言
0追蹤

問題討論

65. 有一12V之電壓源對RC電路進行充電，電容器無初始電壓，時間常數為2秒，則於2秒時之電容電壓為何？　(106年度考題)　

(A)0V　 (B)4.41V　 (C)6V　 (D)7.59V。

0討論
0留言
0追蹤

問題討論

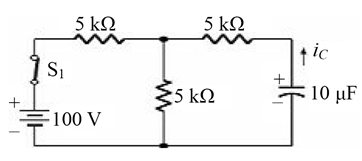

66. 如圖，當電路中開關S₁閉合穩定後，打開S₁瞬間i_C為多少？
　(106年度考題)　

(A)10mA (B)5mA　 (C)3.33mA　　 (D)2.5mA。

0討論
0留言
0追蹤

問題討論

67. RC串聯電路於放電過程中，電容器之電流i與電壓v變化情形為下列何者？　(106年度考題)　

(A)i與v皆下降　 (B)v下降，i先升後降　 (C)v先升後降，i下降　 (D)i與v皆先升後降。

0討論
0留言
0追蹤

問題討論

68. 100Ω的電阻器所消耗的電功率若為1600W，則每分鐘有多少庫侖的電荷流過該電阻器？　(106年度考題)　

(A)1600　 (B)800　 (C)400　 (D)240。

0討論
0留言
0追蹤

問題討論

69. 將負電荷順著電場方向移動，則下列敘述何者正確？　(106年度考題)　

(A)外界須對此負電荷做功，電位增加　 (B)外界須對此負電荷做功，電位降低　 (C)此負電荷釋出能量，電位增加　 (D)此負電荷釋出能量，電位降低。

0討論
0留言
0追蹤

問題討論

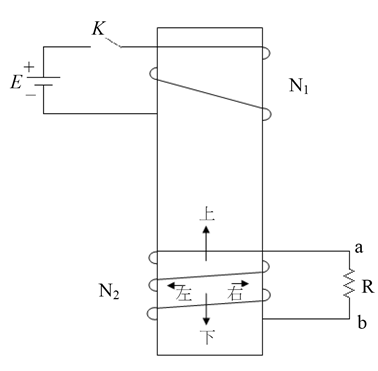

70. 在下圖中，開關閉合瞬間，N₂線圈之感應電流所產生的磁通方向為何？
　(106年度考題)　

(A)向下　　　 (B)向上　 (C)向右　　　 (D)向左。

0討論
0留言
0追蹤

問題討論

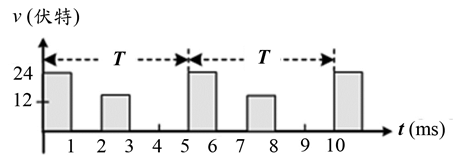

71. 圖示週期性電壓波形之有效值約為何？
　(106年度考題)　

(A)10伏特　 (B)12.25伏特　 (C)14.14伏特　 (D)15伏特。

0討論
0留言
0追蹤

問題討論

72. 一個12kW的負載在120V/60Hz之下測得的電流為120A。求功率因數？　(106年度考題)　

(A)0.80　 (B)0.83　 (C)0.92　 (D)1.00。

0討論
0留言
0追蹤

問題討論

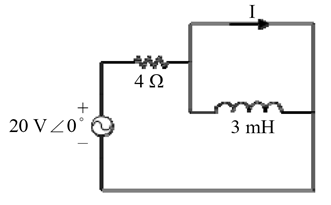

73. 如圖示電路，若交流電源頻率為50Hz，求電流I之相量為多少安培？
　(106年度考題)　

(A)3.3∠－90°　 (B)3.3∠90°　 (C)5∠0° (D)4∠－53°。

0討論
0留言
0追蹤

問題討論

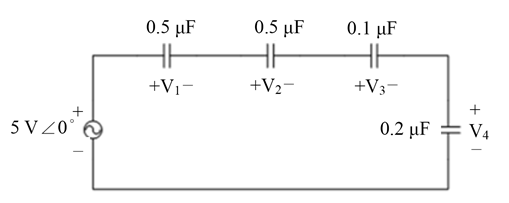

74. 如圖示電路，若交流電源頻率為50Hz，且各電容之電壓為V_i＝| V_i |∠θ_i，則| V₁ |：| V₂ |：| V₃ |：| V₄ |為多少？
　(106年度考題)　

(A)5：5：1：2　 (B)2：2：10：5　 (C)1：1：1：1　 (D)5：5：2：1。

0討論
0留言
0追蹤

問題討論

75. 如圖示電路，若交流電源之頻率為50Hz，求交流阻抗Z_T約為多少Ω？
　(106年度考題)　

(A)3＋j0.3　 (B)2＋j0.3　 (C)3＋j0.5　 (D)2＋j0.5。

0討論
0留言
0追蹤

問題討論

76. 如圖示電路，若交流電源頻率為50Hz，且各電感之電壓為V_i＝| V_i |∠θ_i，則| V₁ |：| V₂ |：| V₃ |為多少？
　(106年度考題)　

(A)1：2：5　 (B)10：5：2　 (C)1：1：1　 (D)10：2：5。

0討論
0留言
0追蹤

問題討論

77. 有一串聯電路，外加一頻率60Hz向量式為100∠－53(伏特之正弦電壓源，若其串聯阻抗為3－j4歐姆，則其瞬時功率最大值為何？　(106年度考題)　

0討論
0留言
0追蹤

問題討論

78. 弦波電流源i_S所驅動的RLC並聯諧振電路，其優質參數（或品質因數）原為Q₀，若R、L及C值同時變為原來的2倍，新的品質因數為Q₀的多少倍？　(106年度考題)　

(A)0.5　 (B)1　 (C)1.4　 (D)2。

0討論
0留言
0追蹤

問題討論

79. RLC並聯諧振電路以弦波電流源i_S＝10sin（10³t＋60(）mA來驅動、R＝2kΩ、L＝10mH、C＝0.1mF，該電阻所跨電壓v_O與輸入電流i_S間相位角差為多少度？　(106年度考題)　

(A)0　 (B)30　 (C)60　 (D)90。

0討論
0留言
0追蹤

問題討論

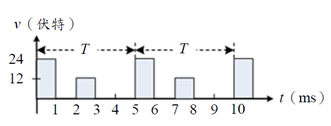

80. 如圖所示之週期波，其電壓之有效值約為多少伏特？
　(106年度考題)　

(A)17　 (B)25　 (C)29　 (D)35。

0討論
0留言
0追蹤

問題討論

81. 假設每度電為4元，某人每天晚上有5個小時連續使用一個100瓦特（W）的燈泡，如果此人將100瓦特燈泡改為25瓦特省電燈泡，則365天約可省多少元？　(107年度考題)　

(A)550　 (B)450　 (C)350　 (D)200。

0討論
0留言
0追蹤

問題討論

82. 已知某電熱水瓶接100伏特電壓時，流過的電流為8安培。若要以此電熱水瓶將1公升的水，由20(C加熱到100(C，試問約需耗時多少分鐘？（已知使1公克的水升高1(C，所需的熱量為4.2焦耳）　(107年度考題)　

(A)3　 (B)3.5　 (C)7　 (D)14。

0討論
0留言
0追蹤

問題討論

83. 將一燈泡接在12V電池兩端，經30分鐘後，產生之能量為28800焦耳。試問此燈泡的電阻為多少歐姆？　(107年度考題)　

(A)3　 (B)6　 (C)9　 (D)12。

0討論
0留言
0追蹤

問題討論

84. 某直流電動機在200伏特電壓下，取用20安培電流，其效率為85%，試求其輸出馬力？　(107年度考題)　

(A)4.55　 (B)5.36　 (C)6.75　 (D)7.25。

0討論
0留言
0追蹤

問題討論

85. 試求25(C時銅導體之電阻溫度係數為何？（假設銅之絕對溫度為－234.5(C）　(107年度考題)　

(A)1.25×10^－³　 (B)2.35×10^－³　 (C)3.85×10^－³　 (D)4.55×10^－³。

0討論
0留言
0追蹤

問題討論

86. 如圖所示電阻電路，電壓V₁為多少伏特？
　(107年度考題)　

(A)1　 (B)7　 (C)4　 (D)2。

0討論
0留言
0追蹤

問題討論

87. A、B兩同材質圓形導線，B導線長度為A導線之3倍，A導線直徑為B導線直徑2倍，若A導線電阻為6Ω，則B導線電阻為何？　(107年度考題)　

(A)1Ω　 (B)9Ω　 (C)36Ω　 (D)72Ω。

0討論
0留言
0追蹤

問題討論

88. 將三條電阻串聯，再接上一固定的電源，若每一電阻兩端的電位差比為1：2：3，則此三條電阻之比為何？　(107年度考題)　

(A)3：2：1　 (B)1：2：3　 (C)1：1：1　 (D)6：3：2。

0討論
0留言
0追蹤

問題討論

89. 電池兩端接上4Ω的負載時，電流為2A，又當接上2.5Ω的負載時，電流為3A，則此電池之內阻為多少Ω？　(107年度考題)　

(A)0.01　 (B)0.1　 (C)0.5　 (D)1。

0討論
0留言
0追蹤

問題討論

90. 某一導線在0(C時電阻為2Ω，300(C時電阻為5Ω，則400(C時電阻為若干Ω？　(107年度考題)　

(A)5　 (B)5.5　 (C)6　 (D)6.2。

0討論
0留言
0追蹤

問題討論

91. 如圖示之電路，求電壓v之值約為何？
　(107年度考題)　

(A)9.5V　 (B)5.9V　 (C)－9.5V　 (D)－5.9V。

0討論
0留言
0追蹤

問題討論

92. 如圖所示，求取R_L之值使R_L獲取最大功率？
　(107年度考題)　

(A)R　 (B)2R　 (C)3R　 (D)2R/3。

0討論
0留言
0追蹤

問題討論

93. 如圖，若調整R_L使R_L有最大的功率。問此時之i值為多少？
　(107年度考題)　

(A)V/(2R)　 (B)V/(4R)　 (C)V/(5R)　 (D)V/(10R)。

0討論
0留言
0追蹤

問題討論

94. 如圖所示的電路由無窮多個分支組成，每個分支由電壓源V與電阻串聯而成，每個分支的電阻為右邊分支電阻的兩倍。求a、b間的諾頓等效電流為何？
　(107年度考題)　

(A)2V/R　 (B)V/R　 (C)V/(2R)　 (D)無窮大。

0討論
0留言
0追蹤

問題討論

95. 如圖示電路，求V_ab為多少？
　(107年度考題)　

(A)2V　 (B)－1V　 (C)0V　 (D)－2V。

0討論
0留言
0追蹤

問題討論

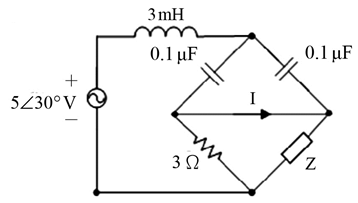

96. 如圖示由電感、電容與電阻組成之電路，若交流電源頻率為60Hz，且電流I＝0，則電路中之交流阻抗Z約為多少Ω？
　(107年度考題)　

(A)3＋j1.13　 (B)j1.13　 (C)3　 (D)3－j26539。

0討論
0留言
0追蹤

問題討論

97. 如圖示電路，等效電阻R_T為多少Ω？
　(107年度考題)　

(A)8　 (B)10　 (C)15　 (D)20。

0討論
0留言
0追蹤

問題討論

98. 試求圖中流過10Ω電阻之電流為何？
　(107年度考題)　

(A)1安培　 (B)2安培　 (C)3安培　 (D)4安培。

0討論
0留言
0追蹤

問題討論

99. 試求圖中流過a－b點間2Ω電阻之電流為何？
　(107年度考題)　

(A)1安培　 (B)2安培　 (C)3安培　 (D)4安培。

0討論
0留言
0追蹤

問題討論

100. 如圖所示電路，電流I為多少安培？
　(107年度考題)　

(A)1　 (B)2　 (C)3　 (D)4。

0討論
0留言
0追蹤

問題討論

101. 磁路中500匝線圈，磁路通過2安培電流時，產生一個5×10⁵馬克斯威（maxwell）的磁通量，若改成同材質的400匝線圈時，電感量為多少亨利？　(107年度考題)　

(A)0.2　 (B)0.8　 (C)1　 (D)2。

0討論
0留言
0追蹤

問題討論

102. 線圈通過電流I＝0.2安培時，產生0.04韋伯的磁通量且儲能為12焦耳，則該線圈之匝數為多少匝？　(107年度考題)　

(A)600　 (B)1200　 (C)2700　 (D)3000。

0討論
0留言
0追蹤

問題討論

103. 將一個電容器連接到一個交流電壓源，此電壓源的電壓v(t)＝10sin（377t）伏特。若電容器所儲存的平均電能為500微焦耳（μJ），則其電容量為多少微法拉（μF）？　(107年度考題)　

(A)10　 (B)20　 (C)40　 (D)50。

0討論
0留言
0追蹤

問題討論

104. 某運動導體之長度為5公分置於磁通密度為2Wb/m²之磁場，其速度為20公尺/秒，設此導線連接之負載電阻為10Ω，則此負載消耗功率為何？　(107年度考題)　

(A)0.2W　 (B)0.4W　 (C)0.8W　 (D)1W。

0討論
0留言
0追蹤

問題討論

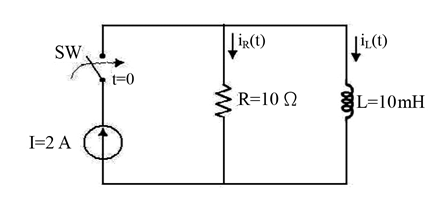

105. 如圖所示之RL並聯電路，在時間t＝0時，開關SW閉合，若外加直流電流源I＝2安培，試求電感上之電流i_L(t)為多少安培？
　(107年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

106. RC串聯至一V伏特電壓源電路中，電壓源V越大，時間常數為何？　(107年度考題)　

(A)越大　 (B)越小　 (C)不變　 (D)與R無關。

0討論
0留言
0追蹤

問題討論

107. 某線圈有160匝，與其交鏈之磁通在0.8秒內線性降為零，感應電勢為120伏特，求原來磁通為多少韋伯？　(107年度考題)　

(A)0.3　 (B)0.6　 (C)0.8　 (D)1.2。

0討論
0留言
0追蹤

問題討論

108. 以空氣為絕緣的電容器，電容量為2mF，現以相對介電係數ε_r＝5之絕緣物質填充於兩極板之間，則電容量變為多少？　(107年度考題)　

(A)1mF　 (B)0.1mF　 (C)0.4mF　 (D)10mF。

0討論
0留言
0追蹤

問題討論

109. 三只電容器，甲電容器40微法拉，耐壓600伏特；乙電容器60微法拉，耐壓500伏特；丙電容器120微法拉，耐壓400伏特。將三只電容器並聯後，此電路耐壓為多少伏特？　(107年度考題)　

(A)400　 (B)500　 (C)600　 (D)1500。

0討論
0留言
0追蹤

問題討論

110. 自感量分別為20μH及20μH之線圈，兩線圈之耦合係數為0.8，若將其並聯且使其互感為負，則總電感值為多少μH？　(107年度考題)　

(A)1　 (B)2　 (C)10　 (D)40。

0討論
0留言
0追蹤

問題討論

111. 圖示週期性電壓波形之平均值為何？
　(107年度考題)　

(A)24伏特　 (B)12伏特　 (C)7.2伏特　 (D)6伏特。

0討論
0留言
0追蹤

問題討論

112. 有一負載為5Ω電阻與42mH電感並聯，問在120V/60Hz之下的視在功率（apparent power）為多少？　(107年度考題)　

(A)0.91kVA　 (B)2.88kVA　 (C)3.02kVA　 (D)3.79kVA。

0討論
0留言
0追蹤

問題討論

113. 有一負載為8Ω電阻與180μF電容並聯而組成，問在120V/60Hz之下的電流為多少？　(107年度考題)　

(A)8.1A　 (B)15A　 (C)17.1A　 (D)22.1A。

0討論
0留言
0追蹤

問題討論

114. 如圖示電路，求等效交流阻抗Z_T為多少Ω？
　(107年度考題)　

(A)5＋j1　 (B)5－j1　 (C)5＋j4　 (D)5－j4。

0討論
0留言
0追蹤

問題討論

115. 如圖所示電路，電容器C₁、C₂及C₃儲存的電能分別為W₁、W₂及W₃，其端電壓分別為V₁、V₂及V₃。若W₁：W₂：W₃＝1：4：9，則V₁：V₂：V₃為何？
　(107年度考題)　

(A)1：4：9　 (B)9：4：1　 (C)3：2：1　 (D)1：2：3。

0討論
0留言
0追蹤

問題討論

116. 如圖示之RC串聯電路，若交流電源之頻率為50Hz，求交流阻抗Z_T之大小|?Z_T?|約為多少Ω？
　(107年度考題)　

(A)9.5　 (B)12　 (C)5　 (D)3.6。

0討論
0留言
0追蹤

問題討論

117. 如圖示電路，若交流電源之角頻率為ω＝2（弳/秒），求交流阻抗Z_T約為多少Ω？
　(107年度考題)　

(A)5＋j7　 (B)5＋j6　 (C)5＋j5　 (D)5＋j4。

0討論
0留言
0追蹤

問題討論

118. 有一串聯電路，外加一頻率60Hz向量式為100∠0°伏特之正弦電壓源，若其串聯電流之向量式為20∠53°安培，則其瞬時功率最大值為何？　(107年度考題)　

0討論
0留言
0追蹤

問題討論

119. 有一串聯電路，外加一頻率60Hz向量式為100∠－37(伏特之正弦電壓源，若其串聯阻抗為4－j3歐姆，則其瞬時功率最大值與視在功率的比值為何？　(107年度考題)　

(A)1　 (B)1.6　 (C)1.8　 (D)2。

0討論
0留言
0追蹤

問題討論

120. RL串聯電路，以直流電壓100V通電，測得12.5A，以交流電壓100V通電，測得10A。試問此電路之感抗X_L為幾歐姆？　(107年度考題)　

(A)6　 (B)8　 (C)10　 (D)14.14。

0討論
0留言
0追蹤

問題討論

121. 某10歐姆電阻所消耗的功率為250瓦特，試求其通過之電流為何？　(108年度考題)　

(A)2A　 (B)3A　 (C)4A　 (D)5A。

0討論
0留言
0追蹤

問題討論

122. 有一根圓柱導線其電阻為15Ω，將其拉長使其長度為原來的兩倍，假設原有的體積並未改變，試求拉長後的電阻為多少歐姆？　(108年度考題)　

(A)15Ω　 (B)30Ω　 (C)45Ω　 (D)60Ω。

0討論
0留言
0追蹤

問題討論

123. 如圖所示電阻電路，電阻R_x兩端的電位差為160伏特，試求R_x為多少歐姆？
　(108年度考題)　

(A)20　 (B)60　 (C)10　 (D)40。

0討論
0留言
0追蹤

問題討論

124. 銅之原子序為29，則M層之電子數有幾個？　(108年度考題)　

(A)1　 (B)2　 (C)8　 (D)18。

0討論
0留言
0追蹤

問題討論

125. 0.3安培的電流通過一燈絲，在5秒鐘內消耗9.45焦耳的能量，則燈絲兩端的電壓為多少伏特？　(108年度考題)　

(A)1.5　 (B)3.15　 (C)6.3　 (D)9.45。

0討論
0留言
0追蹤

問題討論

126. 某均勻電熱線外加100V時，其消耗功率為100W，若將該電熱線剪去一半且外加電壓改為50V，則消耗若干W？　(108年度考題)　

(A)200　 (B)100　 (C)50　 (D)25。

0討論
0留言
0追蹤

問題討論

127. 電功率的單位是瓦特(W)，試問與下列何者單位等效？　(108年度考題)　

(A)焦耳(J)　 (B)焦耳(J)／庫倫(C)　 (C)焦耳(J)／秒(s)　 (D)伏特(V)／庫倫(C)。

0討論
0留言
0追蹤

問題討論

128. 有三個電阻器電阻值，分別為R₁、R₂、R₃，今接線組裝如圖所示，若總電阻為R_T，則下列何情況為正確？
　(108年度考題)　

(A)R_T＞（R₁＋R₂＋R₃）　 (B)R_T＞（R₁＋R₂）　 (C)R_T＜R₁　 (D)R_T＜（R₁＋R₃）。

0討論
0留言
0追蹤

問題討論

129. 一個電爐由120V電源供電，通過的電流為15A，則該電爐約使用多久，其所消耗的能量會達30kJ？　(108年度考題)　

(A)7.5秒　 (B)12.5秒　 (C)16.67秒　 (D)30秒。

0討論
0留言
0追蹤

問題討論

130. 如圖所示電路，電流I₀為多少安培？
　(108年度考題)　

(A)8　 (B)11　 (C)15　 (D)19。

0討論
0留言
0追蹤

問題討論

131. 如圖示之電路，求電壓v之值約為何？
　(108年度考題)　

(A)12.4V　 (B)13.2V　 (C)14.2V　 (D)15.2V。

0討論
0留言
0追蹤

問題討論

132. 如圖，求a、b端之戴維寧電壓為何？
　(108年度考題)　

(A)1V　 (B)2V　 (C)3V　 (D)6V。

0討論
0留言
0追蹤

問題討論

133. 如圖示電路，求AB兩端總電阻R_AB為多少Ω？
　(108年度考題)　

(A)12　 (B)15　 (C)18　 (D)21。

0討論
0留言
0追蹤

問題討論

134. 試求圖中10Ω電阻兩端a-b點間之戴維寧等效電阻為何？
　(108年度考題)　

(A)4Ω　 (B)6Ω　 (C)10Ω　 (D)16Ω。

0討論
0留言
0追蹤

問題討論

135. 試求圖中流過6Ω電阻之電流為何？
　(108年度考題)　

(A)1安培　 (B)2安培　 (C)3安培　 (D)4安培。

0討論
0留言
0追蹤

問題討論

136. 試求圖中2Ω電阻兩端a-b點間之諾頓等效電流為何？
　(108年度考題)　

(A)2安培　 (B)3安培　 (C)4安培　 (D)6安培。

0討論
0留言
0追蹤

問題討論

137. 有一電路如下圖所示，試求I_X值為何？
　(108年度考題)　

(A)0.13A　 (B)0.39A　 (C)0.53A　 (D)0.92A。

0討論
0留言
0追蹤

問題討論

138. 如下圖所示，若R_L＝2Ω，則圖中I_L為多少安培？
　(108年度考題)　

(A)0.5　 (B)1　 (C)2　 (D)4。

0討論
0留言
0追蹤

問題討論

139. 如圖所示電路，電流I₀為多少安培？
　(108年度考題)　

(A)3　 (B)5　 (C)8　 (D)9。

0討論
0留言
0追蹤

問題討論

140. 如圖所示電路，V_ab為多少伏特？
　(108年度考題)　

(A)15　 (B)20　 (C)25　 (D)45。

0討論
0留言
0追蹤

問題討論

141. 50匝線圈電感器通過2安培電流時，產生0.2韋伯的磁通量，該線圈儲存的能量為多少焦耳？　(108年度考題)　

(A)5　 (B)10　 (C)20　 (D)40。

0討論
0留言
0追蹤

問題討論

142. 1000匝線圈通過電流2安培時，儲能為2焦耳，若在同一磁路中將該線圈之匝數增加200匝後通以相同的電流，則儲能變為多少焦耳？　(108年度考題)　

(A)1.67　 (B)2.4　 (C)2.88　 (D)3.12。

0討論
0留言
0追蹤

問題討論

143. 有兩平行金屬板分別接到一個電池的兩端，若金屬板的面積增加為10倍，且板距增加為2倍，則兩平行板間的電場會增加為原來的多少倍？　(108年度考題)　

(A)

　 (B)

0討論
0留言
0追蹤

問題討論

144. 空間中有一均勻電場，電場的強度為0.5牛頓／庫侖，其方向平行於直角坐標的y軸。若A點的座標為（3公尺，2公尺，0公尺），B點座標為（5公尺，10公尺，6公尺），試問AB兩點間的電位差為多少伏特？　(108年度考題)　

(A)6　 (B)4　 (C)3　 (D)2。

0討論
0留言
0追蹤

問題討論

145. 若線長1公尺通有20A之導線，置於磁通密度為0.8Wb/m²之均勻磁場中，設導線電流方向與磁場平行，則導線受力為何？　(108年度考題)　

(A)0牛頓　 (B)10牛頓　 (C)15牛頓　 (D)30牛頓。

0討論
0留言
0追蹤

問題討論

146. 如下圖所示，當時間t＝0時，將開關S_L置於a點，設電感電流i_L的初值為零，此電感電流i_L響應為多少安培？
　(108年度考題)　

(A)

　 (B)5（1－

）　 (C)

　 (D)5（1－

）。

0討論
0留言
0追蹤

問題討論

147. 如圖所示之RL電路，其中R＝100Ω（歐姆），L＝0.1H（亨利），V＝5V（伏特），且初始條件i(0)＝0，當t＝2毫秒時，求電流i(t)之值約為多少毫安培（mA）？（常用近似值：e^－¹＝0.369，e^－²＝0.135，e^－³＝0.05，e^－⁴＝0.02，e^－⁵＝0.01）
　(108年度考題)　

(A)5.75　 (B)10.25　 (C)25.25　 (D)43.25。

0討論
0留言
0追蹤

問題討論

148. 一0.02F電容之電壓10V經一電阻8Ω放電，當放電至電流為0.4A時所需之時間為何？　(108年度考題)　

(A)0.04秒　 (B)0.18秒　 (C)0.52秒　 (D)0.72秒。

0討論
0留言
0追蹤

問題討論

149. 有一陶瓷電容器上，標示“105”，則其電容量為何？　(108年度考題)　

(A)0.1μF　 (B)0.001μF　 (C)0.01μF　 (D)1μF。

0討論
0留言
0追蹤

問題討論

150. 電感值為2亨利的電感器，若其流過之電流由1.5安培上升至2.5安培，則此電感器所儲存的能量將增加多少焦耳？　(108年度考題)　

(A)8　 (B)4　 (C)2　 (D)1。

0討論
0留言
0追蹤

問題討論

151. 圖示電壓波形之有效值為何？
　(108年度考題)　

(A)24伏特　 (B)12伏特　 (C)7.2伏特　 (D)6伏特。

0討論
0留言
0追蹤

問題討論

152. 圖示週期性電壓波形之有效值為何？
　(108年度考題)　

(A)75.43伏特　 (B)57.73伏特　 (C)70.71伏特　 (D)74.53伏特。

0討論
0留言
0追蹤

問題討論

153. 有一負載為6Ω電阻與200μF電容並聯而組成，問在120V/60Hz之下的虛功率約為多少？　(108年度考題)　

(A)0.82kvar　 (B)1.09kvar　 (C)2.4kvar　 (D)3.49kvar。

0討論
0留言
0追蹤

問題討論

154. 如圖示之RC並聯電路，若交流電源之頻率為2kHz，R＝2Ω，C＝50μF，求交流導納Y＝1/Z_T之大小| Y |約為多少?？
　(108年度考題)　

(A)1　 (B)0.8　 (C)0.6　 (D)0.9。

0討論
0留言
0追蹤

問題討論

155. 如圖示之RLC串聯電路，若交流電源之頻率為1kHz，V＝10伏特，θ＝0°，R＝20Ω，C＝5μF，L＝10mH，求交流阻抗Z_T之相位角約為多少？
　(108年度考題)　

(A)tan^－¹ 1.55　 (B)tan^－¹－1.55　 (C)tan^－¹ 3.1　 (D)tan^－¹ －3.1。

0討論
0留言
0追蹤

問題討論

156. 有一交流電路之電壓v(t)＝－100sin（377t－15°）V、電流i(t)＝10cos（377t＋15°）A，則其平均功率為何？　(108年度考題)　

(A)250瓦　 (B)500瓦　 (C)750瓦　 (D)1000瓦。

0討論
0留言
0追蹤

問題討論

157. 弦波電流源i_S驅動的RLC並聯諧振電路，已知R＝1kΩ、L＝1mH、C＝0.01mF，則該諧振電路之優質參數（或品質因數）Q為何？　(108年度考題)　

(A)1　 (B)10　 (C)100　 (D)1000。

0討論
0留言
0追蹤

問題討論

158. 由弦波電流源i_S所驅動之RLC並聯諧振電路的品質因數、3分貝頻寬、諧振頻率、諧振時阻抗分別為Q₀、BW₀、ω₀、Z₀，當電阻R改成原來的兩倍時，相對應的值分別為Q₁、BW₁、ω₁、Z₁，則下列選項何者正確？　(108年度考題)　

(A)BW₁＝BW₀　 (B)Q₁＝2Q₀　 (C)ω₁＝2ω₀　 (D)Z₁＝Z₀。

0討論
0留言
0追蹤

問題討論

159. 如圖所示，由兩並聯電路接成之負載，假設：I₁＝3∠0° (A)，I₂＝4∠90° (A)，此負載之功率因數為何？
　(108年度考題)　

(A)0.6超前　 (B)0.8落後　 (C)0.6落後　 (D)0.8超前。

0討論
0留言
0追蹤

問題討論

160. 如圖電路所示，R_L為可變電阻，若電源v(t)＝伏特，R_L之消耗最大功率為多少瓦特？
　(108年度考題)　

(A)1600　 (B)1800　 (C)2400　 (D)3200。

鐵路特考考古題 基本電學大意 (收錄105年~108年歷屆試題,每次隨機抽取50題)

主題分類

鐵路特考考古題基本電學大意 (收錄105年~108年歷屆試題,每次隨機抽取50題)
