1. 下列文字輸入之敘述，何者錯誤？　(102年度考題)　

(A)「Ø100」其輸入方式為「%%C100」　 (B)「100o」其輸入方式為「100%%d」　 (C)「100±0.1」其輸入方式為「100%%p0.1」　 (D)「?100」其輸入方式為「%%a100」。

0討論
0留言
0追蹤

問題討論

2. 使用尺度標註指令「dimdiameter」，則系統將在測量之數字前自動出現下列哪一符號？　(102年度考題)　

(A)「O」　 (B)「R」　 (C)「±」　 (D)「?」。

0討論
0留言
0追蹤

問題討論

3. 如圖所示，其圖形上之尺度10、20、30，各使用下列何種指令較適合？　(102年度考題)　

(A)尺度10使用dimaligned，尺度20、30使用dimbaseline　 (B)尺度10使用dimlinear，尺度20、30使用dimcontinue　 (C)尺度10使用dimlinear，尺度20、30使用dimbaseline　 (D)尺度10使用dimaligned，尺度20、30使用dimcontinue。

0討論
0留言
0追蹤

問題討論

4. 如圖所示，其夾角16、28、52之線段，應使用下列何指令較為快速？　(102年度考題)　

(A)offset　 (B)掣點中的旋轉加複製　 (C)copy　 (D)rotate。

0討論
0留言
0追蹤

問題討論

5. 欲在rotate指令執行其間再執行穿越指令zoom，其穿越指令之輸入法為下列何者？　(102年度考題)　

(A)’zoom　 (B)”zoom　 (C);zoom　 (D):zoom。

0討論
0留言
0追蹤

問題討論

6. 欲將視埠規劃成如左圖所示之狀態，應於視埠規劃選項中選擇何一指令？　(102年度考題)　

(A)三個：右　 (B)三個：左　 (C)三個：上　 (D)三個：下。

0討論
0留言
0追蹤

問題討論

7. 使用presspull指令，可以按拉下列何種線條？　(102年度考題)　

(A)僅line　 (B)僅pline　 (C)僅spline　 (D)以上皆是。

0討論
0留言
0追蹤

問題討論

8. 如左圖所示，欲將其圖形改變成如所示，應使用下列何者？　(102年度考題)　

(A)交集　 (B)聯集　 (C)差集　 (D)以上皆是。

0討論
0留言
0追蹤

問題討論

9. 如左圖所示，欲完成此圖形，可使用何指令較快速？　(102年度考題)　

(A)copy　 (B)array　 (C)mirror　 (D)offset。

0討論
0留言
0追蹤

問題討論

10. 如左圖所示，欲使角度尺度顯示度、分、秒的狀態，可使用下列何指令設定？　(102年度考題)　

(A)units　 (B)dimstyle　 (C)style　 (D)tablestyle。

0討論
0留言
0追蹤

問題討論

11. 有關圖層layer之敘述，下列何者錯誤？　(102年度考題)　

(A)凍結：可在所有視埠中凍結所有圖層　 (B)鎖住：圖層經鎖住後，該圖層即不能再修改　 (C)刪除圖層：僅能刪除未使用中的圖層　 (D)透明度：控制圖層上所有物件的可見性，透明度值為0～90，0表示透明度高，90表示透明度低。

0討論
0留言
0追蹤

問題討論

12. 如左圖所示之充線樣式，其孤立物件偵測應是設定為下列何者？　(102年度考題)　

(A)內部孤立物件偵測　 (B)忽略孤立物件偵測　 (C)外部孤立物件偵測　 (D)正常孤立物件偵測。

0討論
0留言
0追蹤

問題討論

13. 如左圖所示，欲變更螺栓長度X，應使用下列何指令較為快速？　(102年度考題)　

(A)move　 (B)stretch　 (C)change　 (D)extend。

0討論
0留言
0追蹤

問題討論

14. 欲將左圖所示之圖形使用單一指令修改成?，應使用下列何指令？　(102年度考題)　

(A)chamfer　 (B)extend　 (C)fillet　 (D)trim。

0討論
0留言
0追蹤

問題討論

15. 欲繪製地圖上的等高線圖形時，可使用下列何指令較為快速？　(102年度考題)　

(A)spline　 (B)mline　 (C)line　 (D)pline。

0討論
0留言
0追蹤

問題討論

16. 如圖所示，其正確之俯視圖為下列何者？　(102年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

17. 如左圖所示，以A、B割面切割直立圓錐，所形成之曲線為下列何者？　(102年度考題)　

(A)A為雙曲線、B為拋物線　 (B)A為拋物線、B為雙曲線　 (C)A為三角形、B為拋物線　 (D)A為雙曲線、B為橢圓線。

0討論
0留言
0追蹤

問題討論

18. 有關剖面線的畫法，下列何者錯誤？　(102年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

19. 如左圖所示，線段ab之投影，下列何者正確？　(102年度考題)　

(A)線段ab位於第一象限　 (B)線段ab位於第二象限　 (C)線段ab位於第三象限　 (D)線段ab位於第四象限。

0討論
0留言
0追蹤

問題討論

20. 如左圖所示之圓形剖面，下列敘述何者正確？　(102年度考題)　

(A)此圓形剖面為移轉剖面　 (B)此圓形剖面為旋轉剖面　 (C)此圓形剖面為局部剖面　 (D)此圓形剖面為轉正剖面。

0討論
0留言
0追蹤

問題討論

21. 有關尺度標註之敘述，下列何者錯誤？　(102年度考題)　

(A)代表球面的符號是以「O」表示　 (B)代表直徑的符號是以「O」表示　 (C)代表半徑的符號是以「R」表示　 (D)代表弧長的符號是以「

」表示。

0討論
0留言
0追蹤

問題討論

22. 有關尺度標註之敘述，下列何者錯誤？　(102年度考題)　

(A)參考尺度須於尺度數字外加上括弧　 (B)絕對真確尺度須於尺度數字加上一底線　 (C)尺度線的箭頭開尾角度為20度　 (D)尺度應儘量標註於兩視圖之間。

0討論
0留言
0追蹤

問題討論

23. 常見各國國家標準及其符號，下列何者錯誤？　(102年度考題)　

(A)ISO為國際標準組織　 (B)CNS為中華民國國家標準　 (C)BS為英國標準協會　 (D)ANSS為美國國家標準。

0討論
0留言
0追蹤

問題討論

24. 左圖所示為某一物體之俯視圖，下列何者不可能為其立體圖？　(102年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

25. A0製圖用紙可裁切成幾張A4製圖用紙？　(102年度考題)　

(A)32張　 (B)16張　 (C)14張　 (D)12張。

0討論
0留言
0追蹤

問題討論

26. 下列敘述何者正確？　(102年度考題)　

(A)AutoLISP是常見之3D繪圖軟體　 (B)圖層最理想之設定應是一層一色　 (C)AutoCAD之圖檔副檔名為.wrk　 (D)COPY指令是繪圖指令。

0討論
0留言
0追蹤

問題討論

27. 下列指令敘述何者錯誤？　(102年度考題)　

(A)PAN：平行於螢幕移動視圖　 (B)VIEWRES：增加或減少目前視埠中視圖的倍率　 (C)UNDO：反轉指令的效果　 (D)VTOPTIONS：將視圖中的變更顯示為平滑轉移。

0討論
0留言
0追蹤

問題討論

28. 有關變更視圖系統變數，下列何者正確？　(102年度考題)　

(A)VTENABLE：控制圓和弧的顯示是否平滑　 (B)ZOOMFACTOR：儲存圖面實際範圍右上角的點　 (C)RTDISPLAY：控制執行即時，ZOOM或PAN期間點陣式影像與OLE物件的顯示　 (D)VTDURATION：控制執行即時，ZOOM或PAN期間點陣式影像與OLE物件的顯示。

0討論
0留言
0追蹤

問題討論

29. 下列哪一項指令是從所選物件建立圖塊定義？　(102年度考題)　

(A)BLOCK　 (B)FBXEXPORT　 (C)FILTER　 (D)OOPS。

0討論
0留言
0追蹤

問題討論

30. 下列AutoCAD鍵盤功能鍵，何者可設定常駐物件鎖點模式？　(102年度考題)　

(A)F1　 (B)F7　 (C)F3　 (D)F8。

0討論
0留言
0追蹤

問題討論

31. 下列3D形體，何者具有質量、體積、重心和慣性矩之類性質？　(102年度考題)　

(A)曲面塑型　 (B)實體模型　 (C)網面塑型　 (D)單線實體。

0討論
0留言
0追蹤

問題討論

32. 下列指令，何者為3D實體塑形之指令？　(102年度考題)　

(A)CONE　 (B)BOUNDARY　 (C)3DPOLY　 (D)POLYGON。

0討論
0留言
0追蹤

問題討論

33. 將數條長聚合線結合成地形圖，會使用下列哪一項指令？　(102年度考題)　

(A)LINE　 (B)POINT　 (C)XLINE　 (D)JOIN。

0討論
0留言
0追蹤

問題討論

34. 下列何者為正確的絕對極坐標輸入方式？　(102年度考題)　

(A)X軸距離，Y軸距離　 (B)距離＜角度　 (C)距離，角度　 (D)角度＜距離。

0討論
0留言
0追蹤

問題討論

35. 在工程圖或建築圖中，常有許多重覆使用之圖形，我們可以使用下列哪一項指令，使圖元可以重覆使用，並依據實際情形調整縮放比例、旋轉角度，以提高工作效率？　(102年度考題)　

(A)COPY　 (B)BLOCK　 (C)RECTANG　 (D)OFFSET。

0討論
0留言
0追蹤

問題討論

36. a.「指定被物件封閉的區域中的點」；b.「選取封閉區域的物件」；c.「使用HATCH的繪製選項指定邊界點」，前述abc三項中，哪些是指定填線邊界的方式？　(102年度考題)　

(A)僅ab　 (B)僅bc　 (C)僅ac　 (D)abc。

0討論
0留言
0追蹤

問題討論

37. 「LAYOUT」指令之主要功能為何？　(102年度考題)　

(A)從具名（圖紙空間）配置切換至「模型」配置　 (B)在配置中，從視埠中的模型空間切換至圖紙空間　 (C)建立和修改圖面配置　 (D)設定視埠內的圖層可見性。

0討論
0留言
0追蹤

問題討論

38. 「ZOOM」指令之主要功能為何？　(102年度考題)　

(A)控制適用於配置視埠、頁面配置與出圖的比例清單　 (B)增加或減少目前視埠中視圖的倍率　 (C)建立與控制配置視埠　 (D)控制既有物件的性質。

0討論
0留言
0追蹤

問題討論

39. 有關「圖層」之敘述，下列何者錯誤？　(102年度考題)　

(A)圖層可以用來幫助控制和組織圖形　 (B)顏色不在圖層設定項目中　 (C)繪圖過程中也可關閉一些目前還沒繪製的圖層，使畫面圖形清晰　 (D)線型可以在圖層設定項目中選定。

0討論
0留言
0追蹤

問題討論

40. a.圖層；b.線型；c.顏色；d.線寬；e.透明度；f.半徑；g.面積，其中哪些是屬於物件的一般性質？　(102年度考題)　

(A)僅abcfg　 (B)僅abde　 (C)僅abcde　 (D)僅bcef。

0討論
0留言
0追蹤

問題討論

41. 如果在AutoCAD系統中，以公制測量系統啟動圖面，然後要切換至英制系統，可使用下列哪一項指令，以適當的轉換係數調整模型幾何圖形的比例，以取得正確的距離與標註？　(102年度考題)　

(A)LUNITS　 (B)LUPREC　 (C)SCALE　 (D)MEASUREMENT。

0討論
0留言
0追蹤

問題討論

42. a.線；b.弧；c.圓；d.雲形線，前述何者可為OFFSET指令作用？　(102年度考題)　

(A)僅abc　 (B)僅abd　 (C)僅bcd　 (D)abcd。

0討論
0留言
0追蹤

問題討論

43. 下列何項指令可以將圖中的圖A編輯成圖B？　(102年度考題)　

(A)COPY　 (B)ARRAY　 (C)OFFSET　 (D)MLINE。

0討論
0留言
0追蹤

問題討論

44. 下列何項指令，可以繪製手繪線？　(102年度考題)　

(A)ARC　 (B)SKETCH　 (C)LINE　 (D)OFFSET。

0討論
0留言
0追蹤

問題討論

45. 下列敘述何者正確？　(102年度考題)　

(A)在AutoCAD中使用VIEWPORTS指令是用來製作非重疊視埠　 (B)MOVE指令是用來刪除LINE、CIRCLE等圖元　 (C)RAM記憶體的功用是用來加強AutoCAD執行的效能　 (D)ZOOMWindows指令可將圖元物件縮小。

0討論
0留言
0追蹤

問題討論

46. CAD出圖時，必須設定圖紙大小，下列何者為CNS規範中之A系列圖紙尺寸？　(102年度考題)　

(A)A1＝1189mm*841mm　 (B)A3＝420mm*297mm　 (C)A5＝297mm*210mm　 (D)A2＝841mm*594mm。

0討論
0留言
0追蹤

問題討論

47. 當提示輸入點時，以「@x,y」格式輸入座標，其中「@」之意義為何？　(102年度考題)　

(A)相對座標　 (B)絕對座標　 (C)每隔x公分座標　 (D)每隔y公分座標。

0討論
0留言
0追蹤

問題討論

48. 當提示輸入點時，輸入「@4<60,2」，此值意義為何？　(102年度考題)　

(A)相對圓柱座標　 (B)絕對圓柱座標　 (C)相對極座標　 (D)絕對極座標。

0討論
0留言
0追蹤

問題討論

49. 如果圖檔產生錯誤時，可以從下列哪一項檔案中看到診斷資訊記錄？　(102年度考題)　

(A)acad.eer　 (B)acad.ert　 (C)acad.err　 (D)acad.etr。

0討論
0留言
0追蹤

問題討論

50. 如果圖檔繪製時產生當機，如何使自動儲存之.sv$檔恢復？　(102年度考題)　

(A)將.sv$檔，更名副檔名為.dwg，與開啟AutoCAD圖檔一樣，開啟此檔案　 (B)將.sv$檔，更名副檔名為.dot，與開啟AutoCAD圖檔一樣，開啟此檔案　 (C)將.sv$檔，更名副檔名為.doc，與開啟AutoCAD圖檔一樣，開啟此檔案　 (D)將.sv$檔，更名副檔名為.ppt，與開啟AutoCAD圖檔一樣，開啟此檔案。

0討論
0留言
0追蹤

問題討論

51. 執行單行文字（DTEXT）指令時，欲使整個文字的水平與垂直方向都對正中點，需輸入：　(103年度考題)　

(A)「M」　 (B)「MC」　 (C)「BC」　 (D)「C」。

0討論
0留言
0追蹤

問題討論

52. 在相交物件的複合面域上要建立一個聚合線的邊界，需使用下列何指令？　(103年度考題)　

(A)BOUNDARY　 (B)SOLID　 (C)FILLET　 (D)OFFSET。

0討論
0留言
0追蹤

問題討論

53. 在UCSICON的指令中，如要設定UCS圖示的大小，需輸入：　(103年度考題)　

(A)ON　 (B)N　 (C)P　 (D)OR。

0討論
0留言
0追蹤

問題討論

54. 在模型空間中，要以多個視埠來顯示圖示，需使用下列何指令？　(103年度考題)　

(A)UCS　 (B)VPORTS　 (C)ZOOM　 (D)MVIEW。

0討論
0留言
0追蹤

問題討論

55. 當目前圖層設定為綠色，顏色（COLOR）指令設定為紅色，背景設定為黑色，執行線（LINE）指令，則畫出的線為何種顏色？　(103年度考題)　

(A)黑色　 (B)白色　 (C)綠色　 (D)紅色。

0討論
0留言
0追蹤

問題討論

56. 編輯快速鍵時，執行了編輯別名（acad.pgp）並完成了修改與儲存，回到AutoCAD時，需執行何指令，方才修改的快速鍵才能執行？　(103年度考題)　

(A)REGEN　 (B)REDRAW　 (C)RESTART　 (D)REINIT。

0討論
0留言
0追蹤

問題討論

57. 以滑鼠由左至右拖曳實線窗框，則哪些物件會被選取？　(103年度考題)　

(A)完全落在實線選取窗框內的物件　 (B)穿過實線選取窗框的物件　 (C)所有的物件　 (D)落在實線選取窗框外的物件。

0討論
0留言
0追蹤

問題討論

58. 標註尺度時，欲在所有尺度文字的字尾加上h7，例如30更改為30h7，需在標註型式表單中的何項加入h7？　(103年度考題)　

(A)公差中的公差格式　 (B)主要單位中的字尾　 (C)文字中的文字型式　 (D)填入中的文字選項。

0討論
0留言
0追蹤

問題討論

59. 如一直線長度為50，標註尺度時希望出現的標註文字為100，則需在標註型式中的比例係數(E)輸入多少？　(103年度考題)　

(A)0.5　 (B)1　 (C)2　 (D)2.5。

0討論
0留言
0追蹤

問題討論

60. 執行刪除（ERASE）指令，刪除一線段，接者又執行弧（ARC）指令，繪製一圓弧，此時若要救回剛剛最後被刪除的線段且保留圓弧，須執行何指令？　(103年度考題)　

(A)OOPS　 (B)U　 (C)ESC　 (D)REDO。

0討論
0留言
0追蹤

問題討論

61. 執行LIST指令，並選取繪圖區中已繪製的圓，此時有關所選取的圓的相關資料，不會顯示下列何者？　(103年度考題)　

(A)所在的圖層　 (B)圓中心座標點　 (C)圓面積　 (D)線型。

0討論
0留言
0追蹤

問題討論

62. 如圖所示，已知前視圖與俯視圖，請選出正確之「右側視圖」。　(103年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

63. 繪製複斜面輔助視圖時所依據的投影原理為何？　(103年度考題)　

(A)斜投影　 (B)不等角投影　 (C)透視投影　 (D)正投影。

0討論
0留言
0追蹤

問題討論

64. 如欲清除圖檔中不需要之各種型式之設定，如標註型式、線型、文字型式、出圖型式、圖塊、圖層、視覺型式等等，以避免圖檔不必要之變大，須執行何指令？　(103年度考題)　

(A)CLOSE　 (B)PURGE　 (C)DELETE　 (D)FILEDIA。

0討論
0留言
0追蹤

問題討論

65. 如欲插入可自動更新的欄位的功能變數資料，如檔名、檔案大小、日期、作者等等，須執行何指令？　(103年度考題)　

(A)FIELD　 (B)ATTDEF　 (C)WBLOCK　 (D)BEDIT。

0討論
0留言
0追蹤

問題討論

66. 掣點指令，結合了5個編輯指令，不包括下列何者？　(103年度考題)　

(A)旋轉（ROTATE）　 (B)鏡射（MIRROR）　 (C)拉伸（STRETCH）　 (D)圓角（FILLET）。

0討論
0留言
0追蹤

問題討論

67. 要在尺度數字前加上「±」符號，應輸入：　(103年度考題)　

(A)%%D　 (B)%%C　 (C)%%P　 (D)%%O。

0討論
0留言
0追蹤

問題討論

68. 下列敘述何者正確？　(103年度考題)　

(A)執行「LIMITS」指令，可以設定視窗的範圍　 (B)執行「UNITS」指令，可以設定角度輸入格式為「度/分/秒」　 (C)執行「EXPORT」指令，可以離開AutoCAD作業環境　 (D)執行「RECOVER」指令，可以匯出圖檔為其他格式檔案。

0討論
0留言
0追蹤

問題討論

69. 有關AutoCAD檔案格式的敘述，下列何者錯誤？　(103年度考題)　

(A)「.bak」為網際網路使用圖形檔　 (B)「.ac$」為圖形暫存檔　 (C)「.pc3」為出圖規劃設定檔　 (D)「.sv$」為自動儲存檔。

0討論
0留言
0追蹤

問題討論

70. 有關圖紙的敘述，下列何者錯誤？　(103年度考題)　

(A)B0圖紙的面積約為1.5平方公尺　 (B)製圖用紙長邊與短邊比為1.414：1　 (C)A3圖紙規格大小為210mm×420mm　 (D)A1圖紙大小為A4圖紙大小的8倍。

0討論
0留言
0追蹤

問題討論

71. 有關剖面線之畫法，下列表示法何者最佳？　(103年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

72. 正九邊形其每一內角之角度為幾度？　(103年度考題)　

(A)155度　 (B)110度　 (C)100度　 (D)140度。

0討論
0留言
0追蹤

問題討論

73. 如欲重覆上一個執行過的指令，可以在「指令」提示下輸入的選項包括下列何者？(a)Enter鍵　(b)空白鍵　(c)Shift鍵　(d)滑鼠右鍵　(e)Ctrl鍵　(103年度考題)　

(A)acd　 (B)bce　 (C)abd　 (D)bde。

0討論
0留言
0追蹤

問題討論

74. 繪製弧（ARC）後，執行線（LINE）指令，並且在「指定第一點」提示時按ENTER鍵，此時弧的終點為線的：　(a)起始點　(b)終止點　(c)切線方向　(d)垂直方向　(103年度考題)　

(A)ad　 (B)ac　 (C)bd　 (D)bc。

0討論
0留言
0追蹤

問題討論

75. 執行聚合線（PLINE）繪製由直線後接圓弧的圖形如圖A所示，如希望直線接圓弧處的線條以B圖方式呈現，則正確的繪圖步驟為：
　
(a)執行PLINE指令繪圖；(b)執行PLINEGEN，變更參數為0；(c)執行PLINEGEN，變更參數為1；(d)執行PEDIT，變更參數為0；(e)執行PEDIT，變更參數為1。　(103年度考題)　

(A)ca　 (B)da　 (C)ab　 (D)ae。

0討論
0留言
0追蹤

問題討論

76. 若想要印出所繪圖檔，可使用下列哪一項快速鍵，快速操作列印功能？　(103年度考題)　

(A)CTRL鍵＋V鍵　 (B)CTRL鍵＋P鍵　 (C)CTRL鍵＋W鍵　 (D)CTRL鍵＋3鍵。

0討論
0留言
0追蹤

問題討論

77. 關於AutoCAD檔案型式，下列何者正確？　(103年度考題)　

(A)mli：材質庫檔　 (B)hlp：網頁標準格式檔　 (C)dcc：對話框錯誤檔　 (D)las：線型定義檔。

0討論
0留言
0追蹤

問題討論

78. 繪圖時，欲有「方格紙」之繪製功能，可開啟下列哪一功能鍵？　(103年度考題)　

(A)F1　 (B)F3　 (C)F5　 (D)F7。

0討論
0留言
0追蹤

問題討論

79. 下列敘述何者正確？　(a)CNS規定線條粗細原則上分為3級；(b)繪平面圖時，底稿線應先繪結構體之中心線；(c) ?此為建築之建築線；(d)工程字及字規是以字距為規格　(103年度考題)　

(A)ac　 (B)ab　 (C)bc　 (D)cd。

0討論
0留言
0追蹤

問題討論

80. 下列敘述何者正確？(a)浴室是屬居室；(b)在結構平面圖上5G1，表第5樓第1號大樑；(c)一分夾板厚度大約為1公分；(d)1/30為建築平面圖常用之比例。　(103年度考題)　

(A)ac　 (B)b　 (C)bd　 (D)a。

0討論
0留言
0追蹤

問題討論

81. 在圖中表示「鍍鋅鋼管」之建築材料，是以下列哪一項文字表示？　(103年度考題)　

(A)CIP　 (B)BIP　 (C)AIP　 (D)GIP。

0討論
0留言
0追蹤

問題討論

82. 關於AutoCAD繪圖操作之敘述，下列何者錯誤？　(103年度考題)　

(A)使用UCS會針對輸入的任何座標指示正向的X和Y軸，並且在圖面中定義水平和垂直方向　 (B)「Line」不得為建構輔助線之使用　 (C)在AutoCAD圖面中，線是最基本且最常用的物件　 (D)CIRCLE指令的預設選項為指定中心點和半徑。

0討論
0留言
0追蹤

問題討論

83. 關於AutoCAD指令之敘述，下列何者錯誤？　(103年度考題)　

(A)BATTMAN（指令）：管理所選圖塊定義的屬性　 (B)DATALINKUPDATE（指令）：將資料更新至已建立的外部資料連結或從中更新資料　 (C)BATTORDER（指令）：約束圓或弧的直徑　 (D)QCCLOSE（指令）：關閉「快速計算器」計算器。

0討論
0留言
0追蹤

問題討論

84. 欲將圖元變為，可使用下列哪一項指令？　(103年度考題)　

(A)OFFSET（指令）　 (B)GCCOINCIDENT（指令）　 (C)PASTEBLOCK（指令）　 (D)PAGESETUP（指令）。

0討論
0留言
0追蹤

問題討論

85. AutoCAD可使用下列哪種功能，進行加入、刪除和更名圖層、變更圖層性質、設定配置視埠中的性質取代以及加入圖層描述？　(103年度考題)　

(A)指令管理對話框　 (B)圖面管理對話框　 (C)圖層性質管理對話框　 (D)繪圖管理對話框。

0討論
0留言
0追蹤

問題討論

86. 下列何者為AutoCAD繪圖工具列中表繪製聚合線之圖示？　(103年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

87. AutoCAD繪圖工具列中，圖示表示：　(103年度考題)　

(A)建立一系列相鄰的線段，每個線段都是可以單獨編輯的線物件　 (B)可以透過指定任何三點來建立弧　 (C)通過或靠近一組影響曲線造型的點的光滑曲線　 (D)使用填充線樣式、單色填滿或漸層填滿來填滿封閉區域或所選物件。

0討論
0留言
0追蹤

問題討論

88. 關於AutoCAD繪圖之敘述，下列何者錯誤？　(103年度考題)　

(A)DONUT（指令）非屬曲線式物件　 (B)曲線式物件包括弧、圓、聚合線弧、圓環、橢圓與雲形線　 (C)3DPOLY（指令）是建立3D聚合線　 (D)BLEND（指令）是在選取的兩條線或曲線之間的間隙中建立雲形線。

0討論
0留言
0追蹤

問題討論

89. 在繪製CAD圖時，以相對座標輸入時，距離前須加入下列哪一項符號？　(103年度考題)　

(A)#　 (B)＠　 (C)*　 (D)$。

0討論
0留言
0追蹤

問題討論

90. 關於極座標輸入之敘述，下列何者錯誤？　(103年度考題)　

(A)輸入1＜45，指與原點距離1個單位，且與X軸成45度角的點　 (B)使用動態輸入，可以使用#字首指定絕對座標　 (C)使用極座標指定點，應輸入以角括號（＜）分隔的距離與角度　 (D)絕對極座標從UCS任一參考點開始測量。

0討論
0留言
0追蹤

問題討論

91. AutoCAD繪圖時，欲將一對、兩對或三對來源點和定義點來移動、旋轉或傾斜所選物件，以將其與另一個物件上的點對齊，如圖所示，可使用下列哪一項指令？　(103年度考題)　

(A)AGILN（指令）　 (B)ALIGN（指令）　 (C)AILGN（指令）　 (D)AGLIN（指令）。

0討論
0留言
0追蹤

問題討論

92. 繪製建築圖時之坡度以「正切法」標示X/10，圖例為，此法應用於下列哪一項結構之表示？　(103年度考題)　

(A)斜屋頂坡度　 (B)水溝坡度　 (C)擋土牆坡度　 (D)地坪坡度。

0討論
0留言
0追蹤

問題討論

93. 在圖中標示「SRC」表示下列哪一項結構？　(103年度考題)　

(A)鋼筋混凝土結構　 (B)鋼骨鋼筋混凝土結構　 (C)木構造　 (D)加強磚造。

0討論
0留言
0追蹤

問題討論

94. 繪圖時在圖面標示「ELEV」符號，表示：　(103年度考題)　

(A)昇降機　 (B)樓梯　 (C)電扶梯　 (D)下坡道。

0討論
0留言
0追蹤

問題討論

95. 繪製建築圖時在圖面標示「@」符號，表示：　(103年度考題)　

(A)牆面線　 (B)間隔　 (C)建築線　 (D)地平線。

0討論
0留言
0追蹤

問題討論

96. 關於AutoCAD鍵盤中熱鍵之使用，下列敘述何者正確？　(103年度考題)　

(A)視窗鍵＋E鍵為windows檔案總管　 (B)視窗鍵＋D鍵為windows搜尋功能　 (C)視窗鍵＋R鍵為windows桌面顯示　 (D)視窗鍵＋F鍵為windows執行功能。

0討論
0留言
0追蹤

問題討論

97. 繪製「基準線」原則上是以下列哪一種線條繪製？　(103年度考題)　

(A)細實線　 (B)粗實線　 (C)虛線　 (D)鏈線。

0討論
0留言
0追蹤

問題討論

98. 關於繪製結構平面圖應有座標之表示，下列何者正確？　(103年度考題)　

(A)橫座標由左至右以

…表示　 (B)縱座標由上而下以ABC…表示　 (C)不需標示　 (D)橫座標由左至右以xyz…表示。

0討論
0留言
0追蹤

問題討論

99. 如欲將圖之圖(1)「門」，移到圖(2)之位置，可使用下列哪一項指令完成？　(103年度考題)　

(A)MOVE　 (B)STRETCH　 (C)COPY　 (D)DDMODIFY。

0討論
0留言
0追蹤

問題討論

100. 關於繪製電器設備之符號，下列何者錯誤？　(103年度考題)　

(A)電力總配電盤：

　 (B)人孔：

　 (C)電話總配電盤：

　 (D)電纜頭：

。

0討論
0留言
0追蹤

問題討論

101. 執行修剪（TRIM）指令時，欲與延伸同步進行時，要按住鍵盤的哪一個鍵，並選取欲延伸的物件？　(104年度考題)　

(A)Tab　 (B)Alt　 (C)Ctrl　 (D)Shift。

0討論
0留言
0追蹤

問題討論

102. 欲開啟舊檔，執行開啟（OPEN）指令時，發現沒有出現對話框，而是在指令列中要求輸入欲開啟的檔案名稱，若要恢復以對話框的形式輸入時，應執行何指令？　(104年度考題)　

(A)STARTUP　 (B)FILEDIA　 (C)ATTDIA　 (D)TASKBAR。

0討論
0留言
0追蹤

問題討論

103. 要將一個橢圓弧閉合成一個橢圓，須使用下列何指令？　(104年度考題)　

(A)CLOSE　 (B)FILLET　 (C)JOIN　 (D)LENGTHEN。

0討論
0留言
0追蹤

問題討論

104. 執行實體面（SOLID）指令時，欲將一矩形填實成如圖所示的圖形時，點選點的順序何者正確？　(104年度考題)　

(A)1234　 (B)3412　 (C)2341　 (D)4312。

0討論
0留言
0追蹤

問題討論

105. 執行鏡射（MIRROR）指令，以線段a為鏡射中心，將文字鏡射至下方，鏡射後的文字如圖所示，則在MIRRTEXT的參數設定時，必須設定為：　(104年度考題)　

(A)0　 (B)1　 (C)2　 (D)3。

0討論
0留言
0追蹤

問題討論

106. 如圖所示，欲修改左方的圖形，讓長度10變更為30，其餘不變，如右方的圖形所示，只能執行一次指令時，須使用下列何指令？　(104年度考題)　

(A)EXTEND　 (B)LENGTHEN　 (C)MOVE　 (D)STRETCH。

0討論
0留言
0追蹤

問題討論

107. 執行多邊形（POLYGON）指令，以點a為多邊形的中心點，點b為第二個輸入點，完成的圖形如圖所示，則輸入選項時，應輸入：　(104年度考題)　

(A)「C」　 (B)「I」　 (C)「E」　 (D)「R」。

0討論
0留言
0追蹤

問題討論

108. 執行一次指令，欲繪出如圖所示的圖形，且必須控制圖中最小圓弧半徑為10，最大圓弧半徑為20，需使用下列何指令？　(104年度考題)　

(A)SKETCH　 (B)REVCLOUD　 (C)SPLINE　 (D)DOUNT。

0討論
0留言
0追蹤

問題討論

109. 執行插入圖塊（INSERT）指令時，可以設定圖塊的條件，不包括下列何選項？　(104年度考題)　

(A)比例　 (B)複製　 (C)旋轉　 (D)基準點。

0討論
0留言
0追蹤

問題討論

110. 如下列圖面中的240長度，未按比例繪製，正確的表示方式為何？　(104年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

111. 如圖所示，有10個直徑7mm的圓孔，依CNS的規範相同形態表示法，請選出正確的標註。　(104年度考題)　

(A)10xØ7　 (B)Ø7x10　 (C)10-Ø7　 (D)Ø7-10。

0討論
0留言
0追蹤

問題討論

112. 下列有關AutoCad的檔案格式，何者正確？(a).dwt為圖形樣板檔；(b).pgp為剖面線形狀設定檔；(c).dxf為圖形交換檔；(d).sv$為圖形暫存檔。　(104年度考題)　

(A)(b)(d)　 (B)(a)(c)　 (C)(a)(b)　 (D)(c)(d)。

0討論
0留言
0追蹤

問題討論

113. 已知物體的右視圖與俯視圖，如圖所示，請選出正確之前側視圖？　(104年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

114. 已知物體的前視圖與俯視圖，如圖所示，請選出正確之右側視圖？　(104年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

115. 要標註出「Ø50±0.01」，應輸入：　(104年度考題)　

(A)%%C50%%P0.01　 (B)%%D50%%P0.01　 (C)%%P50%%C0.01　 (D)%%C50%%D0.01。

0討論
0留言
0追蹤

問題討論

116. 執行調整長度（LENGTHEN）指令時，欲以總長度的選項調整線段的長度，須輸入：　(104年度考題)　

(A)DY　 (B)DE　 (C)T　 (D)P。

0討論
0留言
0追蹤

問題討論

117. 執行DIMSTYLE指令，設定字型高為3，再執行STYLE指令，設定字型高度為4，則所標出的字型高度為：　(104年度考題)　

(A)1　 (B)7　 (C)3　 (D)4。

0討論
0留言
0追蹤

問題討論

118. 執行一次RECTANG指令，可繪出下列哪些圖形？　(104年度考題)　

(A)僅(a)(b)　 (B)僅(c)(d)　 (C)僅(b)(c)(d)　 (D)(a)(b)(c)(d)。

0討論
0留言
0追蹤

問題討論

119. 執行一次指令，欲將圖左方的圖形編輯成右方的圖形，需使用下列何指令？　(104年度考題)　

(A)ROTATE　 (B)ALIGN　 (C)MOVE　 (D)ARRAY。

0討論
0留言
0追蹤

問題討論

120. 有關線條與字法的敘述，下列何者正確？　(104年度考題)　

(A)拉丁字母筆畫的粗細為字高的1/8　 (B)特殊處理物面的範圍線為二點粗鏈線　 (C)假想線為一點細鏈線　 (D)中文字筆劃的粗細為字高的1/15。

0討論
0留言
0追蹤

問題討論

121. 有關製圖用具與設備，下列何者錯誤？　(104年度考題)　

(A)針筆粗細採等比分級，比例為1：

　 (B)製圖用鉛筆筆心B級比HB級軟　 (C)製圖用紙A0規格的面積為1平方公尺　 (D)三角板的長度規格是以60度的對邊或45度的斜邊為主。

0討論
0留言
0追蹤

問題討論

122. 正11邊形的內角和為幾度？　(104年度考題)　

(A)360度　 (B)1620度　 (C)147度　 (D)1980度。

0討論
0留言
0追蹤

問題討論

123. 執行一次指令，欲將圖左方的圖形編輯成右方的圖形，須使用下列何指令？　(104年度考題)　

(A)BREAK　 (B)CHAMFER　 (C)TRIM　 (D)EXPLODE。

0討論
0留言
0追蹤

問題討論

124. 如欲將目前圖檔中的圖層與參考圖檔中的圖層作圖層對應轉換，應執行何指令？　(104年度考題)　

(A)LAYERSTATE　 (B)LAYERP　 (C)LAYER　 (D)LAYTRANS。

0討論
0留言
0追蹤

問題討論

125. 執行更名（RENAME）指令時，可以變更下列哪些設定的名稱？　(a)圖層　(b)檔名　(c)線型　(d)視埠　(104年度考題)　

(A)(a)(c)(d)　 (B)(a)(b)(c)　 (C)(b)(c)(d)　 (D)(a)(b)(d)。

0討論
0留言
0追蹤

問題討論

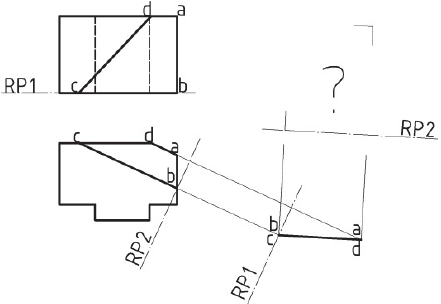

126. 如圖所示，請選出複斜面abcd正確的正垂視圖：
　(104年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

127. 依據CNS的標準，有關圖紙之敘述，下列何者正確？　(104年度考題)　

(A)紙張磅數的計算為g/m²　 (B)圖紙的短邊是長邊的

倍　 (C)紙張規格A1的尺寸為841mm*1189mm　 (D)一張A0紙的大小等於是16張A3紙的大小。

0討論
0留言
0追蹤

問題討論

128. 在申請建築執照之圖樣當中，建築基地的平面配置圖應依照CNS標準著色，以供建造執照審查之用，請問在圖樣中，「騎樓」應要繪製何種樣式？　(104年度考題)　

(A)白色底黑色斜線　 (B)白色底紅色斜線　 (C)紅色底白色斜線　 (D)黃色底紅色斜線。

0討論
0留言
0追蹤

問題討論

129. 以下選項中，碰選哪些物件可有效進行圓角的指令？A.兩射線；B.兩平行直線段；C.兩雲形線；D.兩平行建構線；E.兩聚合線。　(104年度考題)　

(A)ABCD　 (B)ABCE　 (C)ACDE　 (D)BCDE。

0討論
0留言
0追蹤

問題討論

130. 某甲今利用AutoCad繪製一房屋的二樓平面圖，並想將此圖中的電梯設備匯出存成圖塊，方便往後採用，請問其指令為何？　(104年度考題)　

(A)EXPORT　 (B)OUTPUT　 (C)RENAME　 (D)SAVEAS。

0討論
0留言
0追蹤

問題討論

131. 觀看圖中圖A與圖B，可以判別出哪些物件性質有差異？甲.大圓半徑　乙.線粗　丙.透明度　丁.圖層　(104年度考題)　

(A)甲丁　 (B)乙丙　 (C)乙丙丁　 (D)甲乙丙丁。

0討論
0留言
0追蹤

問題討論

132. 尚恩使用一組30°與45°的三角板，配合平行尺繪圖，請問其無法畫出以下哪一個角度？　(104年度考題)　

(A)95°　 (B)165°　 (C)195°　 (D)255°。

0討論
0留言
0追蹤

問題討論

133. 若要製作AutoCad的幻燈片，展示某一建築物設計的各種圖面，必須將欲擷取之螢幕畫面存成幻燈片，此指令為何？　(104年度考題)　

(A)DONUT　 (B)GRIPS　 (C)LENGTHEN　 (D)MSLIDE。

0討論
0留言
0追蹤

問題討論

134. AutoCad繪圖時，「自動處理比例註解」此性質功能是為了能夠讓物件在圖紙上以正確大小出圖或加以顯示；請問下列哪些選項為「可註解」的有效物件？A.文字；B.影像；C.圖塊；D.表格；E.標註；F.剖面線；G.外部參考。　(104年度考題)　

(A)僅ABFG　 (B)僅ACEF　 (C)僅ABCDG　 (D)ABCDEFG。

0討論
0留言
0追蹤

問題討論

135. 欲使用AutoCad繪製一等角圖中的圓，需要輸入何種指令？　(104年度考題)　

(A)CIRCLE　 (B)DIMCENTER　 (C)ELLIPSE　 (D)HELIX。

0討論
0留言
0追蹤

問題討論

136. 一圖檔內有多個子圖欲分別出圖，請問能取回各子圖視景最快捷之功能為：　(104年度考題)　

(A)DIV　 (B)VIEW　 (C)RECOVER　 (D)ZOOM。

0討論
0留言
0追蹤

問題討論

137. 下列關於Cad繪圖中標註功能的敘述，何者正確？　(104年度考題)　

(A)當選取「線」來標註角度尺寸，此時被標註之角度必須小於180度　 (B)若強迫標註文字務必放置在延伸線之間，則須設定標註變數DIMTIX＝0　 (C)相對於座標原點（0, 0）之距離，標示出X、Y軸座標值的尺寸之標註指令為「標註空間」（DIMSPACE）　 (D)進行多個同心弧之弧長標註，可採用引線指出所要標註的弧，但弧角必須小於60度方可使用引線。

0討論
0留言
0追蹤

問題討論

138. 大皮欲繪製一房屋立面圖，請問此圖面中不用標示：　(104年度考題)　

(A)門窗之開口　 (B)樓地板面積　 (C)外牆裝修材料　 (D)建築線與高度限制線。

0討論
0留言
0追蹤

問題討論

139. 關於正投影的敘述，下列何者正確？　(104年度考題)　

(A)正投影屬於平行投影的一種　 (B)正投影原理中，所有投影線都集中於一點　 (C)為了讓物體各部分位置更清楚，繪製視圖時會盡可能超過三個，越多越詳細　 (D)三視圖通常只要以L型排列即可，並無強制各視圖之間的上下左右邊界對齊。

0討論
0留言
0追蹤

問題討論

140. 有關建築物剖面圖的內容應包含哪些？A.相關地形斷面圖；B.樓梯詳圖；C.門窗位置與符號；D.屋頂突出物高度；E.建蔽率。　(104年度考題)　

(A)ABC　 (B)ABD　 (C)CDE　 (D)BCE。

0討論
0留言
0追蹤

問題討論

141. 在繪圖時使用炸開（EXPLODE）指令，可以分解下列哪些物件？A.圖塊；B.橢圓；C.聚合線；D.剖面線；E.正多邊形；F.尺寸標註。　(104年度考題)　

(A)僅ABF　 (B)僅BCDF　 (C)僅ACDEF　 (D)ABCDEF。

0討論
0留言
0追蹤

問題討論

142. 關於POINT的敘述，何者正確？　(104年度考題)　

(A)同一張圖片中最多只能保存兩組點的形式　 (B)欲結束繪製「多個點」時，以「End」鍵來結束指令　 (C)使用等距（MEASURE）指令時，物件鎖點的模式為「單點」　 (D)當畫面重新開啟或執行重生，原先不同樣式的點仍會保持不同的樣貌。

0討論
0留言
0追蹤

問題討論

143. 某生設計一建築物外牆，執行剖面線指令時卻找不到欲使用的建材形式，請問他應該建立何種材質檔案，以利往後運用？　(104年度考題)　

(A)acad.bak　 (B)acad.pc3　 (C)acad.dwt　 (D)acad.pat。

0討論
0留言
0追蹤

問題討論

144. 在AutoCad預設之功能鍵按鈕當中，可以切換畫面「格線」（AutoCad2010之前的版本稱為「格點」）開啟或關閉的功能鍵為下列哪個選項？　(104年度考題)　

(A)F3　 (B)F6　 (C)F7　 (D)F11。

0討論
0留言
0追蹤

問題討論

145. 使用者想在AutoCad中，用陣列的排列方式來插入圖塊，應使用何指令？　(104年度考題)　

(A)ATTDEF　 (B)INSERT　 (C)MINSERT　 (D)WBLOCK。

0討論
0留言
0追蹤

問題討論

146. 有一貌似數字2的聚合線由弧、斜線、橫線所組成，請問更改此聚合線的何種功能，會產生如圖的變化？　(104年度考題)　

(A)封閉　 (B)開放　 (C)接合　 (D)寬度。

0討論
0留言
0追蹤

問題討論

147. 建築製圖中經常使用到複線繪製門窗、粉刷線、馬路…等平行線條，但因交錯的複線多需反覆修剪其交界，為了快速使交錯的複線有不用修剪的十字或丁字開口，可執行何種指令來設定？　(104年度考題)　

(A)MLINE　 (B)MLEDIT　 (C)MLEADER　 (D)MLSTYLE。

0討論
0留言
0追蹤

問題討論

148. 利用AutoCad繪圖時，畫到最後一點之座標可以採用下列何種符號替代之？　(104年度考題)　

(A)%　 (B)@　 (C)#　 (D)$。

0討論
0留言
0追蹤

問題討論

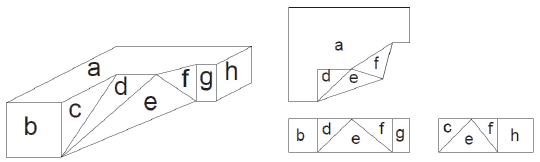

149. 今有一立體模型，按照其各面位置繪製三視圖，如圖所示，請問下列敘述何者正確？　(104年度考題)　

(A)此立體模型具有2個單斜面　 (B)此立體模型具有2個複斜面　 (C)此立體模型具有4個正垂面　 (D)能從右視圖看到的正垂面只有h面。

0討論
0留言
0追蹤

問題討論

150. 關於縮放物件的比例指令，下列敘述何者正確？　(104年度考題)　

(A)在Cad中欲調整物件比例，可輸入ARRAY指令　 (B)已有部分線條被拉伸過之物件，無法再執行縮放比例之功能　 (C)輸入比例數值來縮放物件，其值若小於1，表示放大，反之為縮小　 (D)執行比例縮放後，若發現物件消失於畫面中，可快按兩次滑鼠滾輪使其顯示。

0討論
0留言
0追蹤

問題討論

151. 當使用「NEW」新圖繪製後，預設圖檔名為drawing1.dwg，此時按下﹝Ctrl﹞＋﹝S﹞下列何者正確？　(105年度考題)　

(A)直接快速儲存成drawing1.dwg　 (B)出現「錯誤訊息」　 (C)出現「另存新檔」對話框要求儲存　 (D)自動關閉圖檔。

0討論
0留言
0追蹤

問題討論

152. 若以mm為單位，建築圖面以cm為單位，出圖時的比例定為1：50，則實際的比例尺為何？　(105年度考題)　

(A)1/5　 (B)50　 (C)1/50　 (D)1/500。

0討論
0留言
0追蹤

問題討論

153. AutoCAD軟體中之線上求助鍵為何？　(105年度考題)　

(A)F2　 (B)F10　 (C)F5　 (D)F1。

0討論
0留言
0追蹤

問題討論

154. AutoCAD指令鍵當中，指令PLINE是屬於下列何者？　(105年度考題)　

(A)畫聚合線　 (B)畫弧線　 (C)畫橢圓　 (D)畫矩形。

0討論
0留言
0追蹤

問題討論

155. 有關AutoCAD檔案類型，下列何者錯誤？　(105年度考題)　

(A)*.dwg圖形檔　 (B)*.dwl網路圖形格式檔　 (C)*.dws圖形標準檔　 (D)*.dwt圖形樣板檔。

0討論
0留言
0追蹤

問題討論

156. 如需要描繪地形圖之等高線時，在AutoCAD中最快速又合適的指令為下列何者？　(105年度考題)　

(A)pline　 (B)spline　 (C)line　 (D)mline。

0討論
0留言
0追蹤

問題討論

157. AutoCAD指令取點模式QUADRANT，係指為下列何種指令？　(105年度考題)　

(A)取垂直點　 (B)取中點　 (C)取端點　 (D)取四分點。

0討論
0留言
0追蹤

問題討論

158. AutoCAD中，下列哪個選項不能結束指令？　(105年度考題)　

(A)滑鼠右鍵　 (B)空白鍵　 (C)ESC鍵　 (D)Enter鍵。

0討論
0留言
0追蹤

問題討論

159. 下列哪個指令完成的圖是聚合線？　(105年度考題)　

(A)XLINE　 (B)RECTANG　 (C)SPLINE　 (D)LINE。

0討論
0留言
0追蹤

問題討論

160. 如需要等分線段時，在AutoCAD中可以使用何種指令？　(105年度考題)　

(A)PLINE　 (B)DIVIDE　 (C)SLINE　 (D)LINE。

0討論
0留言
0追蹤

問題討論

161. AutoCAD儲存檔案的快速鍵，下列何者正確？　(105年度考題)　

(A)Ctrl＋V　 (B)Ctrl＋S　 (C)Ctrl＋Z　 (D)Ctrl＋X。

0討論
0留言
0追蹤

問題討論

162. AutoCAD指令鍵當中，指令LAYER精簡指令鍵為下列何者？　(105年度考題)　

(A)CO　 (B)M　 (C)BH　 (D)LA。

0討論
0留言
0追蹤

問題討論

163. AutoCAD若不小心將指令區關閉，可使用下列何項快速鍵開啟？　(105年度考題)　

(A)Ctrl＋6　 (B)Ctrl＋7　 (C)Ctrl＋8　 (D)Ctrl＋9。

0討論
0留言
0追蹤

問題討論

164. AutoCAD軟體操作有關COPY複製功能的敘述，下列何者正確？　(105年度考題)　

(A)預設的複製模式是單一　 (B)預設的複製模式是多重　 (C)複製最多不能超過100個　 (D)不可陣列複製。

0討論
0留言
0追蹤

問題討論

165. 欲在AutoCAD圖面中插入圖塊，應該使用下列哪一項指令？　(105年度考題)　

(A)OPEN　 (B)XOPEN　 (C)INSERT　 (D)INPORT。

0討論
0留言
0追蹤

問題討論

166. 在AutoCAD中使用EXPLODE指令是用來執行下列何者？　(105年度考題)　

(A)幾何公差　 (B)自訂單位　 (C)圖塊輸出　 (D)炸開圖塊。

0討論
0留言
0追蹤

問題討論

167. 有關AutoCAD鎖點指令對照，下列何者正確？　(105年度考題)　

(A)INS垂直點　 (B)MID中點　 (C)INT端點　 (D)TAN四分點。

0討論
0留言
0追蹤

問題討論

168. 欲快速開啟「外部參考」選項面板，應該使用下列哪一項指令？　(105年度考題)　

(A)OPEN　 (B)XOPEN　 (C)XREF　 (D)CTRL＋SHIFT＋S。

0討論
0留言
0追蹤

問題討論

169. 「NEW新圖／從草圖開始／公制」若以mm為繪圖單位，下列敘述何者正確？　(105年度考題)　

(A)內定圖面範圍有Al　 (B)內定圖面範圍有A2　 (C)內定圖面範圍有A3　 (D)內定圖面範圍有A4。

0討論
0留言
0追蹤

問題討論

170. AutoCAD圖紙集管理員的啟動快速鍵為下列何者？　(105年度考題)　

(A)Ctrl＋4　 (B)Ctrl＋1　 (C)Ctrl＋8　 (D)Ctrl＋Y。

0討論
0留言
0追蹤

問題討論

171. 能使AutoCAD圖面局部放大縮小是使用下列何項指令？　(105年度考題)　

(A)VIEW　 (B)ZOOM　 (C)ALIGN　 (D)HATCH。

0討論
0留言
0追蹤

問題討論

172. 有關「偏移複製」指令的敘述，下列何者錯誤？　(105年度考題)　

(A)快速鍵為鍵盤上「F」　 (B)指定偏移距離除了「通過(T)」選項之外還有「刪除(E)／圖層(L)」選項　 (C)「刪除(E)」選項：可決定偏移後是否刪除來源物件　 (D)「圖層(L)」選項：可決定偏移物件的圖層選項「目前(C)／來源(S)」。

0討論
0留言
0追蹤

問題討論

173. 有關SAVEAS另存新檔的敘述，下列何者錯誤？　(105年度考題)　

(A)儲存時可以加上密碼保護　 (B)儲存時可以加上數位簽章　 (C)預設儲存的*.dwg版本，可由「選項／開啟與儲存」設定　 (D)預設儲存的*.dwt版本，可由「選項／使用者偏好」設定。

0討論
0留言
0追蹤

問題討論

174. AutoCAD功能表中，這三個圖示依序分別為何？　(105年度考題)　

(A)新建、開啟、儲存　 (B)儲存、開啟、另存新檔　 (C)新建、另存新檔、儲存　 (D)儲存、另存新檔、開啟。

0討論
0留言
0追蹤

問題討論

175. 欲將AutoCAD之線條長度從150mm改成180mm，採用下列何種指令修改之速度最快？　(105年度考題)　

(A)COPY　 (B)STRETCH　 (C)MOVE　 (D)EXTEND。

0討論
0留言
0追蹤

問題討論

176. 有關AutoCAD「JOIN」指令，下列敘述何者錯誤？　(105年度考題)　

(A)可將性質相同的獨立圖元或物件，結合為一個物件　 (B)在一個軸線上不相鄰的二個線段（或二個以上）都可使用接合（JOIN）指令　 (C)無法將單獨的線段、圓、橢圓弧以及雲形線接合為單一物件　 (D)能將已有缺口的單一圓或橢圓弧可使用〔閉合(L)〕選項，回復成一個完整的圓或橢圓弧。

0討論
0留言
0追蹤

問題討論

177. 在AutoCAD中繪製完畢，如需查詢面積，可使用下列何種指令？　(105年度考題)　

(A)AREA　 (B)ARRAY　 (C)ALIGN　 (D)ARC。

0討論
0留言
0追蹤

問題討論

178. 在AutoCAD中執行延伸（EXTEND）指令時，欲與修剪同步進行時，要按住鍵盤的哪一個鍵，並選取欲修剪的物件？　(105年度考題)　

(A)Alt　 (B)Shift　 (C)Ctrl　 (D)Tab。

0討論
0留言
0追蹤

問題討論

179. 在AutoCAD繪圖區中任一位置，若需要使用物件鎖點內容，應如何操作才能選擇？　(105年度考題)　

(A)Ctrl＋滑鼠右鍵　 (B)Shift＋滑鼠右鍵　 (C)Alt＋滑鼠左鍵　 (D)Fn＋滑鼠左鍵。

0討論
0留言
0追蹤

問題討論

180. AutoCAD標註尺度的使用，下列敘述何者錯誤？　(105年度考題)　

(A)直徑30mm，可輸入「%%C30」　 (B)角度30度，可輸入「30%%D」　 (C)長度30±0.2mm，可輸入「30%%P0.2」　 (D)矩形長30mm，可輸入「%%L30」。

0討論
0留言
0追蹤

問題討論

181. 如圖所示，要完成此圖形使用下列何指令最快速？　(105年度考題)　

(A)copy，offset　 (B)offset，array　 (C)offset，rotate　 (D)array，rotate。

0討論
0留言
0追蹤

問題討論

182. 下列圖示中，使用剖面線的情況，何者最適當？　(105年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

183. 在AutoCAD圖層設定中，下列何者無法在「圖層設定管理員」中設定？　(105年度考題)　

(A)線條的顏色　 (B)線條的線型　 (C)線條的粗細　 (D)線條的長短。

0討論
0留言
0追蹤

問題討論

184. 尺度標註的型式中如圖所示，此標註型式應屬於何種內容？　(105年度考題)　

(A)座標式標註　 (B)基線式標註　 (C)連續式標註　 (D)對齊式標註。

0討論
0留言
0追蹤

問題討論

185. 關於AutoCAD之檔案格式，下列敘述何者正確？　(105年度考題)　

(A)「.pc3」為出圖規劃設定檔　 (B)「.pgp」為圖形暫時儲存檔　 (C)「.dcl」為圖形自動儲存檔　 (D)「.dwg」為出圖指令儲存檔。

0討論
0留言
0追蹤

問題討論

186. 當繪圖過程中，需使用鎖點功能來確保圖形的正確連接位置，下列何種功能是使用在線條等分點上之鎖定？　(105年度考題)　

(A)插入點　 (B)外觀交叉點　 (C)交點　 (D)節點。

0討論
0留言
0追蹤

自來水公司考古題 電腦繪圖 (收錄102年~106年歷屆試題,每次隨機抽取50題)

主題分類

自來水公司考古題電腦繪圖 (收錄102年~106年歷屆試題,每次隨機抽取50題)
