1. 有關半導體特性的敘述，下列何者正確？　(107年12月考題)　

(A)當加逆向偏壓於PN接面時，空乏區會變窄　 (B)在本質半導體摻雜五價元素，可形成N型半導體　 (C)在純質矽（silicon）晶片內摻入磷(P)後可產生P型半導體　 (D)N型半導體中的多數載子為電洞。

0討論
0留言
0追蹤

問題討論

2. 已知NPN電晶體的V_BE＝0.7V，V_CE＝2.5V，則此電晶體操作在哪個區域？　(107年12月考題)　

(A)截止區　 (B)飽和區　 (C)工作區　 (D)崩潰區。

0討論
0留言
0追蹤

問題討論

3. 對一具有源極旁路電容之共源極放大器，如將其旁路電容器移走時，則下列何者正確？　(107年12月考題)　

(A)輸入電阻變小　 (B)輸入電阻變大　 (C)電壓增益降低　 (D)電壓增益增加。

0討論
0留言
0追蹤

問題討論

4. 如圖所示，假設D₁與D₂為理想二極體，請求出電壓V₂為何？
　(107年12月考題)　

(A)1.5V　 (B)3V　 (C)4.5V　 (D)6V。

0討論
0留言
0追蹤

問題討論

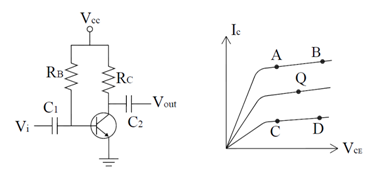

5. 如圖所示電路及電晶體之特性曲線，假設電晶體原來的工作點為Q點，則當R_B電阻值變大時，新的工作點應近似於下列何者？
　(107年12月考題)　

(A)A點　 (B)B點　 (C)C點　 (D)D點。

0討論
0留言
0追蹤

問題討論

6. 理想放大器的輸入阻抗與輸出阻抗分別為多少歐姆？　(107年12月考題)　

(A)∞、0　 (B)0、0　 (C)∞、∞　 (D)0、∞。

0討論
0留言
0追蹤

問題討論

7. 有一差動放大器之共模拒斥比（CMRR）值為40dB，若差動增益為1000，則當輸入為1.001V、0.999V時，輸出值V_o為何？　(107年12月考題)　

(A)6V　 (B)8V　 (C)10V　 (D)12V。

0討論
0留言
0追蹤

問題討論

8. 下列何者為電子電路中，設計正回授之目的？　(107年12月考題)　

(A)使電路特性更穩定　 (B)減少雜訊　 (C)供作振盪器使用　 (D)增加頻寬。

0討論
0留言
0追蹤

問題討論

9. 如圖所示，電晶體Q₁與Q₂有相同特性，若V_CC＝20V，V_EE＝－10V，電阻R₁＝R₂＝R₃＝5kΩ，V₁＝V₂＝0V，輸出電壓V₀值為何？
　(107年12月考題)　

(A)15V　 (B)12V　 (C)9V　 (D)6V。

0討論
0留言
0追蹤

問題討論

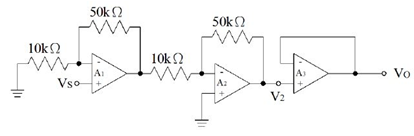

10. 圖為理想放大器，請求該電路之電壓增益為何？
　(107年12月考題)　

(A)－2010　 (B)－1020　 (C)1020　 (D)2010。

0討論
0留言
0追蹤

問題討論

11. 如圖所示，兩個MOSFET之寬長W/L比為(W/L)₁＝4(W/L)₂，設MOSFET導通的臨界電壓V_t1＝V_t2＝2V，則V₀值為何？
　(107年12月考題)　

(A)2V　 (B)4V　 (C)6V　 (D)8V。

0討論
0留言
0追蹤

問題討論

12. 某場效電晶體的導電參數K＝2mA/V²，若直流工作點的汲極電流為8mA，試求互導g_m為何？　(107年12月考題)　

(A)2mS　 (B)4mS　 (C)6mS　 (D)8mS。

0討論
0留言
0追蹤

問題討論

13. 下列何種摻雜行為的改變，可增加BJT電晶體的電流增益？　(107年12月考題)　

(A)基極摻雜濃度降低與射極濃度增加　 (B)基極與射極摻雜濃度均增加　 (C)基極摻雜濃度增加與射極濃度降低　 (D)基極與射極摻雜濃度均降低。

0討論
0留言
0追蹤

問題討論

14. 有關場效電晶體（FET）之敘述，下列何者有誤？　(107年12月考題)　

(A)可分成N通道與P通道兩種　 (B)輸入阻抗較雙極性電晶體（BJT）為低　 (C)MOSFET又分成空乏型與增強型兩種　 (D)主要可分成JFET及MOSFET兩種。

0討論
0留言
0追蹤

問題討論

15. 如圖所示，基極電壓為0.7V，集極電壓為2V，若熱電壓V_T為25mV，則r_π值為何？
　(107年12月考題)　

(A)25Ω　 (B)250Ω　 (C)400Ω　 (D)800Ω。

0討論
0留言
0追蹤

問題討論

16. 下列何種振盪器不需外部觸發便可自行起振？　(107年12月考題)　

(A)無穩態多諧振盪器　 (B)單穩態多諧振盪器　 (C)雙穩態多諧振盪器　 (D)舒密特觸發器。

0討論
0留言
0追蹤

問題討論

17. N通道空乏型MOSFET的I_DSS＝8mA，V_GS(OFF)＝－4V，而在V_GS＝0V的情況下，I_D值為何？　(107年12月考題)　

(A)0mA　 (B)2mA　 (C)4mA　 (D)8mA。

0討論
0留言
0追蹤

問題討論

18. 電晶體放大電路的各種組態中，共汲極放大電路與下列何種組態的放大電路之特性最相似？　(107年12月考題)　

(A)共射極　 (B)共集極　 (C)共基極　 (D)共閘極。

0討論
0留言
0追蹤

問題討論

19. 某N通道JFET，V_P＝－4V，當V_GS＝－1V時，欲使該JFET工作於飽和區，所需的V_DS值範圍為何？　(107年12月考題)　

(A)V_DS≥3V　 (B)V_DS≤3V　 (C)V_DS≥4V　 (D)V_DS≤1V。

0討論
0留言
0追蹤

問題討論

20. 齊納（Zener）電壓調整電路如圖所示，其中齊納二極體之V_Z＝10V，I_Z＝5mA～20mA，若V_i＝100V，請問電阻R值需為多少，才能使齊納二極體在I_L＝0～I_L(max)之間進行調節，且I_L(max)為何？
　(107年12月考題)　

(A)R＝25kΩ，I_L(max)＝25mA　 (B)R＝18kΩ，I_L(max)＝20mA　 (C)R＝4.5kΩ，I_L(max)＝20mA　 (D)R＝4.5kΩ，I_L(max)＝15mA。

0討論
0留言
0追蹤

問題討論

21. 在放大器頻率響應曲線中，f_L表示增益低頻截止頻率，f_H表示增益高頻截止頻率，此放大器的頻帶寬度BW為何？　(107年12月考題)　

(A)2f_H－f_L　 (B)f_H＋f_L　 (C)f_H－f_L　 (D)f_H－2f_L。

0討論
0留言
0追蹤

問題討論

22. 有一低通、三級放大電路，若輸入頻率高於高截止頻率時，則每增加10倍，增益減少多少dB？　(107年12月考題)　

(A)20　 (B)40　 (C)60　 (D)80。

0討論
0留言
0追蹤

問題討論

23. NPN電晶體工作在飽和區時，下列敘述何者正確？　(107年12月考題)　

(A)V_E＞V_B＞V_C　 (B)V_B＞V_C＞V_E　 (C)V_B＞V_E＞V_C　 (D)V_C＞V_B＞V_E。

0討論
0留言
0追蹤

問題討論

24. 有關差動放大器的敘述，下列何者有誤？　(107年12月考題)　

(A)共模拒斥比CMRR定義為：差模增益A_d與共模增益A_c的比值　 (B)共模拒斥比CMRR，愈大愈能抑制雜訊　 (C)共模增益A_c愈小愈好　 (D)差模增益A_d愈小愈好。

0討論
0留言
0追蹤

問題討論

25. 如下圖所示，若R₁＝3MΩ，R₂＝1MΩ，R_D＝4kΩ，r_d→∞，求輸入阻抗為何？
　(107年12月考題)　

(A)750kΩ　 (B)1MΩ　 (C)1.2MΩ　 (D)1.5MΩ。

0討論
0留言
0追蹤

問題討論

26. 有關BJT共射極（CE）、共集極（CC）和共基極（CB）基本組態放大電路特性之比較，下列何者正確？　(107年12月考題)　

(A)輸入阻抗：CB＞CE＞CC　 (B)輸出阻抗：CE＞CC＞CB　 (C)電壓增益：CB＞CE＞CC　 (D)功率增益：CC＞CE＞CB。

0討論
0留言
0追蹤

問題討論

27. 兩電壓v₁(t)＝8cos（20πt＋13°）及v₂(t)＝4sin（20πt＋45°），則兩電壓之相位差為多少？　(107年12月考題)　

(A)58°　 (B)45°　 (C)32°　 (D)13°。

0討論
0留言
0追蹤

問題討論

28. 如圖所示，交流電壓v(t)＝150sin（377t－30°），交流電流i(t)＝10sin（377t），則負載Z_L的特性為何？
　(107年12月考題)　

(A)電容性　 (B)電感性　 (C)電阻性　 (D)無法判定。

0討論
0留言
0追蹤

問題討論

29. 有一40W功率輸出的放大器連接至10Ω的揚聲器，若放大器的電壓增益為40dB且額定輸出時，求其輸入電壓為何？　(107年12月考題)　

(A)40mV　 (B)0.1V　 (C)0.2V　 (D)0.4V。

0討論
0留言
0追蹤

問題討論

30. 關於FET與BJT電晶體的比較，下列何者有誤？　(107年12月考題)　

(A)FET的輸入阻抗較BJT高　 (B)FET比BJT較適合應用於超大型積體電路中　 (C)FET的熱穩定性較BJT好　 (D)FET的增益與頻寬的乘積較BJT大。

0討論
0留言
0追蹤

問題討論

31. 某N通道JFET之夾止電壓（pinch-off voltage）V_P＝－4V、I_DSS＝16mA，當其閘極電壓V_G＝－6V、源極電壓V_S＝0V、汲極電壓V_D＝5V時，則汲極電流I_D為何？　(107年12月考題)　

(A)0mA　 (B)4mA　 (C)8mA　 (D)16mA。

0討論
0留言
0追蹤

問題討論

32. 如圖所示，假設運算放大器飽和時之最大輸出電壓為±15V，求其遲滯電壓V_H為何？
　(107年12月考題)　

(A)3V　 (B)4V　 (C)5V　 (D)6V。

0討論
0留言
0追蹤

問題討論

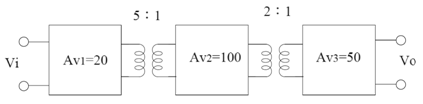

33. 如圖所示，各級之電壓增益分別如圖中之標示，則此電路之總電壓增益為何？
　(107年12月考題)　

(A)60dB　 (B)80dB　 (C)120dB　 (D)160dB。

0討論
0留言
0追蹤

問題討論

34. 圖中電晶體作為開關使用，欲使燈泡亮起，下列敘述何者正確？
　(107年12月考題)　

(A)基－射極接面為逆向偏壓，基－集極接面為順向偏壓　 (B)基－射極接面為逆向偏壓，基－集極接面為逆向偏壓　 (C)基－射極接面為順向偏壓，基－集極接面為逆向偏壓　 (D)基－射極接面為順向偏壓，基－集極接面為順向偏壓。

0討論
0留言
0追蹤

問題討論

35. 如下圖所示，此電路之輸入電壓與輸出電壓轉換曲線為何？
　(107年12月考題)　

(A)

　 (B)

　 (C)

　 (D)

0討論
0留言
0追蹤

問題討論

36. R-L-C串聯諧振電路產生諧振時，下列敘述何者有誤？　(107年12月考題)　

(A)總阻抗約等於電阻值　 (B)線路電流為最小　 (C)線路品質因數（Quality Factor）為Q＝

　 (D)諧振頻率為f_r＝

。

0討論
0留言
0追蹤

問題討論

37. 若運算放大器的轉動率為0.5V/μs，其輸出訊號為峰值±5V的對稱三角波，則在不失真的情況下，此訊號頻率最高為何？　(107年12月考題)　

(A)20kHz　 (B)25kHz　 (C)30kHz　 (D)50kHz。

0討論
0留言
0追蹤

問題討論

38. 若量測電路中的PNP型雙極性接面電晶體，得知其射極接地，基極電壓為0.7V，集極電壓為－3V，請問電晶體操作在哪個區域？　(107年12月考題)　

(A)截止區　 (B)順向主動區　 (C)飽和區　 (D)逆向主動區。

0討論
0留言
0追蹤

問題討論

39. 如下圖所示，V_O約為何？
　(107年12月考題)　

(A)－10V　 (B)－6V　 (C)10V　 (D)12V。

0討論
0留言
0追蹤

問題討論

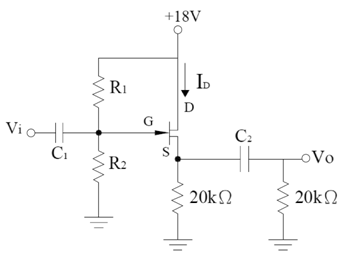

40. 如下圖所示，已知該電晶體截止電壓V_GS(off)＝－5V，直流閘源極電壓V_GS＝－4V時，I_D＝0.35mA，則R₁/R₂值為何？
　(107年12月考題)　

(A)2　 (B)3　 (C)4　 (D)5。

0討論
0留言
0追蹤

問題討論

41. 如圖所示，正常工作下輸出電壓波形為三角波時，則其輸入電壓波形下列何者正確？
　(107年12月考題)　

(A)方波　 (B)正弦波　 (C)三角波　 (D)鋸齒波。

0討論
0留言
0追蹤

問題討論

42. 如下圖所示，當理想運算放大器在不飽和情況下，輸出電壓V_O為何？
　(107年12月考題)　

(A)－0.5V　 (B)－1V　 (C)－2V　 (D)－4V。

0討論
0留言
0追蹤

問題討論

43. NPN電晶體工作於主動區，其射極流出的電子有0.25%在基極與電洞結合，其餘99.75%被集極收集，則此電晶體之β值為何？　(107年12月考題)　

(A)99　 (B)199　 (C)299　 (D)399。

0討論
0留言
0追蹤

問題討論

44. 有一變壓器的匝數比為10：1，若在低壓側接上一個8Ω的揚聲器，請問在高壓側測得的阻抗為何？　(107年12月考題)　

(A)0.8Ω　 (B)8Ω　 (C)80Ω　 (D)800Ω。

0討論
0留言
0追蹤

問題討論

45. 如圖所示，R₁＝R₂＝R₃＝100kΩ，R_A＝10kΩ，若欲設計輸出電壓V_O＝V₁＋V₂＋V₃，則R_B為何？
　(107年12月考題)　

(A)5kΩ　 (B)10kΩ　 (C)20kΩ　 (D)30kΩ。

0討論
0留言
0追蹤

問題討論

46. 如圖所示，若電晶體保持在主動區工作，當提高R_C值而V_CC及R_B值保持不變，則下列敘述何者正確？
　(107年12月考題)　

(A)工作點不變　 (B)工作點朝飽和區反方向移動　 (C)基極電流增加　 (D)工作點朝飽和區方向移動。

0討論
0留言
0追蹤

問題討論

47. 如圖所示，若V_O＝8V，則V_i應為何？
　(107年12月考題)　

(A)－4V　 (B)－3V　 (C)1V　 (D)2V。

0討論
0留言
0追蹤

問題討論

48. 如圖所示，此曲線為下列何種場效電晶體的I_D－V_GS特性曲線？（V_T為臨界電壓）
　(107年12月考題)　

(A)N通道JFET　 (B)N通道空乏型MOSFET　 (C)P通道增強型MOSFET　 (D)N通道增強型MOSFET。

0討論
0留言
0追蹤

問題討論

49. 某一N通道JFET的汲極飽和電流I_DSS＝16mA，汲極電流I_D＝4mA，若截止電壓V_GS(off)為－3V，則閘源極電壓V_GS為何？　(107年12月考題)　

(A)－2.5V　 (B)－1.5V　 (C)1.5V　 (D)2.5V。

0討論
0留言
0追蹤

問題討論

50. 如圖所示，若I_D＝2mA，R_D＝5kΩ，R_S＝1kΩ，R_G＝1MΩ，則V_D與V_GS（V_GS＝V_G－V_S）分別為何？
　(107年12月考題)　

(A)－5V，－2V　 (B)－5V，2V　 (C)5V，－2V　 (D)5V，2V。

0討論
0留言
0追蹤

問題討論

51. 若有一電荷載有4×10¹⁶個電子，試求該電荷帶有多少電量？　(107年5月考題)　

(A)－1.8×10^－²⁰庫倫　 (B)－1.6×10^－¹⁹庫倫　 (C)－2×10^－⁹庫倫　 (D)－6.4×10^－³庫倫。

0討論
0留言
0追蹤

問題討論

52. 已知某一信號的週期是0.04秒，其頻率為下列何者？　(107年5月考題)　

(A)25Hz　 (B)40Hz　 (C)250Hz　 (D)400Hz。

0討論
0留言
0追蹤

問題討論

53. 已知一交流電壓V(t)＝100sin（ωt－270°）V，週期T＝0.01秒，當t＝0.01秒時，V(t)之瞬間電壓值為下列何者？　(107年5月考題)　

(A)100V　 (B)－100V　 (C)50V　 (D)－50V。

0討論
0留言
0追蹤

問題討論

54. 下列敘述何者正確？　(107年5月考題)　

(A)電晶體比真空管效率低　 (B)電晶體比真空管成本高　 (C)電晶體比真空管耗電　 (D)電晶體比真空管體積小。

0討論
0留言
0追蹤

問題討論

55. 某一直流電源供應器未接任何負載時，輸出電壓為30V，接上滿負載後，輸出電壓為28.5V，則其V.R.%約為下列何者？　(107年5月考題)　

(A)5.3%　 (B)2.5%　 (C)0.95%　 (D)－2.5%。

0討論
0留言
0追蹤

問題討論

56. 某矽二極體在溫度30°C時的逆向飽和電流為3nA，若溫度上升至90°C時，則逆向飽和電流為下列何者？　(107年5月考題)　

(A)125nA　 (B)150nA　 (C)192nA　 (D)180nA。

0討論
0留言
0追蹤

問題討論

57. 有一個矽二極體在室溫25°C時，端電壓為0.77V，當溫度上升至95°C時，端電壓為下列何者？註：＝＋（T₂－T₁）×（－2.5mV/°C）　(107年5月考題)　

(A)0.7V　 (B)0.688V　 (C)0.658V　 (D)0.595V。

0討論
0留言
0追蹤

問題討論

58. 使一LED發亮至少應流過多少電流？　(107年5月考題)　

(A)10～15μA　 (B)500～600mA　 (C)100～200mA　 (D)10～15mA。

0討論
0留言
0追蹤

問題討論

59. 如圖所示，二極體為理想二極體，求電路中電流I為下列何者？
　(107年5月考題)　

(A)5mA　 (B)4mA　 (C)3mA　 (D)2mA。

0討論
0留言
0追蹤

問題討論

60. 如圖所示，假設稽納二極體順向時為理想二極體，V_i＝6sin（ωt）V，R＝500Ω，則V_o最大值為下列何者？
　(107年5月考題)　

(A)2V　 (B)3V　 (C)5V　 (D)6V。

0討論
0留言
0追蹤

問題討論

61. 如圖所示，V_i＝2V，二極體切入電壓0.7V，V_o為下列何者？
　(107年5月考題)　

(A)5V　 (B)2V　 (C)1.3V　 (D)0.7V。

0討論
0留言
0追蹤

問題討論

62. 關於價電子與自由電子的敘述，下列何者有誤？　(107年5月考題)　

(A)價電子位於原子核最外層軌道　 (B)復合（recombination）造成自由電子與電洞的消失　 (C)自由電子位於傳導帶　 (D)熱游離（thermal ionization）造成相同數目，相同濃度的自由電子及價電子。

0討論
0留言
0追蹤

問題討論

63. 有一半波整流電路，負載為電阻，已知輸出直流電壓為45V，試求輸入電壓有效值約為下列何者？　(107年5月考題)　

(A)45V　 (B)63.6V　 (C)90V　 (D)100V。

0討論
0留言
0追蹤

問題討論

64. 已知全波整流中，輸出電壓有效值V_rms，平均值為V_av，則為下列何者？　(107年5月考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

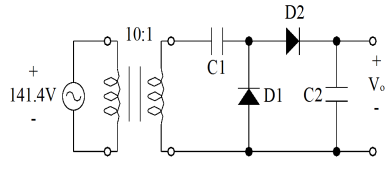

65. 如圖所示，該電路輸出電壓V_o為下列何者？
　(107年5月考題)　

(A)7.05V　 (B)14.1V　 (C)28.2V　 (D)40V。

0討論
0留言
0追蹤

問題討論

66. 電晶體欲做線性放大器，應工作於下列何區？　(107年5月考題)　

(A)截止區　 (B)飽和區　 (C)定電流區　 (D)主動區。

0討論
0留言
0追蹤

問題討論

67. 如圖所示，假設雙極性接面電晶體V_BE＝0.7，β＝100，R_B＝200kΩ，R_C＝4kΩ，則集極電壓V_C約為下列何者？
　(107年5月考題)　

(A)1.4V　 (B)3.5V　 (C)12V　 (D)15V。

0討論
0留言
0追蹤

問題討論

68. 如圖所示，假設雙極性接面電晶體V_BE＝0.7V，β＝99，求I_B電流約為下列何者？
　(107年5月考題)　

(A)0.003mA　 (B)0.022mA　 (C)0.3mA　 (D)0.7mA。

0討論
0留言
0追蹤

問題討論

69. 如圖所示，假設雙極性接面電晶體V_BE＝0.7V，β＝99，I_C電流值約為下列何者？
　(107年5月考題)　

(A)30mA　 (B)9.2mA　 (C)2.2mA　 (D)0.5mA。

0討論
0留言
0追蹤

問題討論

70. 某一電晶體經量測結果其β值為99，請問電晶體之α值為下列何者？　(107年5月考題)　

(A)0.6　 (B)0.7　 (C)0.8　 (D)0.99。

0討論
0留言
0追蹤

問題討論

71. PNP矽型電晶體的等效電路圖為下列何者？　(107年5月考題)　

(A)

　 (B)

　 (C)

　 (D)

0討論
0留言
0追蹤

問題討論

72. 假設電晶體之α＝0.995，基極電流I_B＝0.04mA，集極電流I_C＝4.0mA，則該電晶體工作於下列何區？　(107年5月考題)　

(A)飽和區　 (B)作用區　 (C)截止區　 (D)線性區。

0討論
0留言
0追蹤

問題討論

73. 將雙載子電晶體當開關使用，若開關導通，則電晶體應工作於下列何區？　(107年5月考題)　

(A)截止區　 (B)工作區　 (C)飽和區　 (D)線性區。

0討論
0留言
0追蹤

問題討論

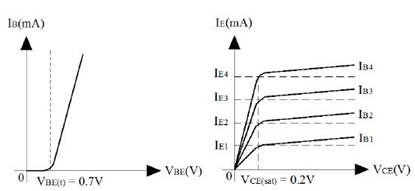

74. 某電晶體放大電路的輸入／輸出特性曲線如圖所示，其種類與電路組態應為下列何者？
　(107年5月考題)　

(A)NPN型，共集極　 (B)PNP型，共集極　 (C)NPN型，共射極　 (D)PNP型，共射極。

0討論
0留言
0追蹤

問題討論

75. 有一電晶體偏壓於作用區，測得I_B＝0.05mA、I_E＝5mA，則此電晶體的α參數值為下列何者？　(107年5月考題)　

(A)0.01　 (B)0.99　 (C)9.9　 (D)100。

0討論
0留言
0追蹤

問題討論

76. 電晶體射極旁路電容C_E之主要功用為下列何者？　(107年5月考題)　

(A)提高電壓增益　 (B)防止直流電通過　 (C)防止短路　 (D)濾波功能。

0討論
0留言
0追蹤

問題討論

77. 有一放大器將2mV信號放大至20V，其電壓增益為下列何者？　(107年5月考題)　

(A)100dB　 (B)80dB　 (C)60dB　 (D)40dB。

0討論
0留言
0追蹤

問題討論

78. 有一30W輸出的放大器連接至30Ω揚聲器上，若放大器的電壓增益為40dB，試求額定輸出時其輸入電壓為下列何者？　(107年5月考題)　

(A)75mV　 (B)150mV　 (C)300mV　 (D)400mV。

0討論
0留言
0追蹤

問題討論

79. 在一RC耦合的電路中，C值必須甚大，其原因為下列何者？　(107年5月考題)　

(A)防止低頻衰減　 (B)穩定偏壓　 (C)降低直流功率損耗　 (D)隔離效果佳。

0討論
0留言
0追蹤

問題討論

80. 所謂半功率點是指增益衰減至中頻增益的多少倍？　(107年5月考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

81. 限制輸入信號振幅使其符合小信號定義，主要目標是使電路具有下列何種特性？　(107年5月考題)　

(A)功率放大　 (B)穩定性佳　 (C)線性放大　 (D)頻率響應佳。

0討論
0留言
0追蹤

問題討論

82. 圖為何種放大電路的小信號等效電路？
　(107年5月考題)　

(A)共射極　 (B)共基極　 (C)共集極　 (D)共源極。

0討論
0留言
0追蹤

問題討論

83. 假設某電晶體工作於線性區，V_T＝25mV，基極直流電I_B＝10μA，β＝99，求室溫下交流等效電阻r_e的值為下列何者？　(107年5月考題)　

(A)10Ω　 (B)25Ω　 (C)50Ω　 (D)100Ω。

0討論
0留言
0追蹤

問題討論

84. 如圖所示電路，下列敘述何者正確？
　(107年5月考題)　

(A)R_E可提供正回授，增加電路穩定性　 (B)R_E可提高電壓增益　 (C)小信號分析時，R_E被電容短路　 (D)R_E的值變大，輸出阻抗變大。

0討論
0留言
0追蹤

問題討論

85. 關於有射極電阻R_E（無射極旁路電容）之電晶體共射極放大電路之敘述，下列何者正確？　(107年5月考題)　

(A)射極電阻R_E會有正回授作用　 (B)射極電阻R_E可降低輸入阻抗　 (C)射極電阻R_E會增加電路穩定度　 (D)射極電阻R_E會增加電壓增益。

0討論
0留言
0追蹤

問題討論

86. 有一JFET之汲極偏壓電流I_DSS＝3mA，其中V_GS(OFF)＝－3V，當此JFET工作於V_GS＝－1V時，其順向轉移互導g_m為多少毫姆歐？　(107年5月考題)　

(A)1.33　 (B)2.67　 (C)3.55　 (D)3.85。

0討論
0留言
0追蹤

問題討論

87. 如圖所示之電路，R_G＝10kΩ，R_D＝10kΩ，若JFET場效電晶體之r_d＝10kΩ，g_m＝2.5mA/V（即μ＝25），其電壓增益A_v＝為下列何者？
　(107年5月考題)　

(A)20　 (B)12.5　 (C)7.5　 (D)2.5。

0討論
0留言
0追蹤

問題討論

88. 如圖之電路中，若g_m＝5mA/V，R_S＝4kΩ，則輸出阻抗約為下列何者？
　(107年5月考題)　

(A)100Ω　 (B)135Ω　 (C)190Ω　 (D)250Ω。

0討論
0留言
0追蹤

問題討論

89. 當一方波輸入至一微分器時，其輸出訊號為下列何者？　(107年5月考題)　

(A)上下脈衝　 (B)正旋波　 (C)三角波　 (D)鋸齒波。

0討論
0留言
0追蹤

問題討論

90. 如圖，已知雙極性接面電晶體V_BE＝0.7V，β＝100，且I_B＝20μA，則電路集極電流I_C及射極電流I_E分別為下列何者？
　(107年5月考題)　

(A)I_C＝1.5mA；I_E＝0.99mA　 (B)I_C＝1mA；I_E＝1.08mA　 (C)I_C＝2mA；I_E＝2.02mA　 (D)I_C＝0.98mA；I_E＝0.49mA。

0討論
0留言
0追蹤

問題討論

91. 下列敘述何者有誤？　(107年5月考題)　

(A)FET具高輸入阻抗　 (B)FET的源極與汲極可以對調使用　 (C)FET增益與頻帶寬之乘積大於BJT　 (D)FET高頻響應較BJT不佳。

0討論
0留言
0追蹤

問題討論

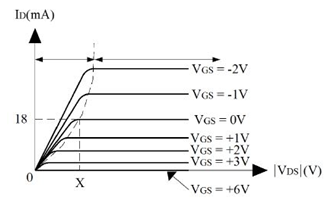

92. 某MOSFET輸出特性曲線如下圖所示，下列敘述何者正確？
　(107年5月考題)　

(A)V_GS＝－2V，代表元件工作於空乏模式　 (B)元件有預設的P通道連接S、D兩極　 (C)元件進入飽和區時I_D＝

　 (D)V_SG＝－8V，V_SD＝－1V　→I_D＝2mA。

0討論
0留言
0追蹤

問題討論

93. 對CMOS四個英文字的意義，下列何者有誤？　(107年5月考題)　

(A)C代表互補－complementary　 (B)M代表記憶體－memory　 (C)O代表氧化物－oxide　 (D)S代表半導體－semiconductor。

0討論
0留言
0追蹤

問題討論

94. 如下圖所示電路，試問下列何者電阻是利用米勒（Miller）效應來提升輸入阻抗？
　(107年5月考題)　

(A)R₁　 (B)R₂　 (C)R₃　 (D)R₄。

0討論
0留言
0追蹤

問題討論

95. 場效電晶體（FET）是利用下列何者效應控制流通電流的大小？　(107年5月考題)　

(A)磁場　 (B)電場　 (C)電磁場　 (D)壓電。

0討論
0留言
0追蹤

問題討論

96. 有一差動放大器，其共模拒斥比CMRR＝1000，差動增益A_d＝100，兩個輸入訊號V_i1＝150μV，V_i2＝50μV，則輸出V_O為下列何者？　(107年5月考題)　

(A)10.1mV　 (B)10.01mV　 (C)100.1mV　 (D)101mV。

0討論
0留言
0追蹤

問題討論

97. 下列何者不是理想運算放大器的特性？　(107年5月考題)　

(A)輸入阻抗無限大　 (B)頻寬無限大　 (C)開回路增益無限大　 (D)輸出阻抗無限大。

0討論
0留言
0追蹤

問題討論

98. 以轉動率（slew rate）1V/μs之運算放大器當成隨耦電路，若輸入脈波（pulse）高度為0.2V，要使輸出電壓能達到最大值，則輸入脈波的寬度最小值為下列何者？　(107年5月考題)　

(A)50ns　 (B)100ns　 (C)200ns　 (D)500ns。

0討論
0留言
0追蹤

問題討論

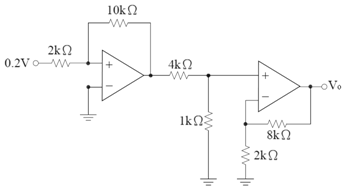

99. 下圖中的OPA皆為理想運算放大器，其電壓增益為下列何者？
　(107年5月考題)　

(A)36　 (B)25　 (C)－25　 (D)－30。

0討論
0留言
0追蹤

問題討論

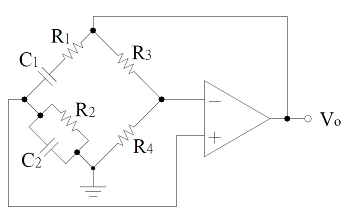

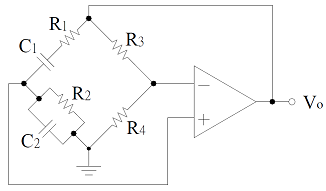

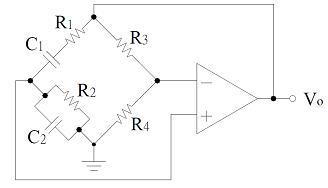

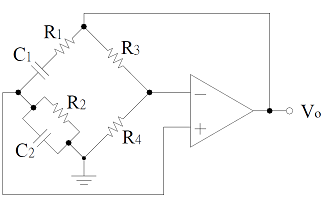

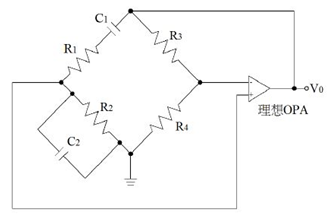

100. 如圖所示之韋恩振盪器，若R₁＝R₂＝R，C₁＝C₂＝C且R₃≥2R₄，則其振盪頻率f_o為下列何者？
　(107年5月考題)　

(A)

　 (B)

　 (C)

　 (D)2RC。

0討論
0留言
0追蹤

問題討論

101. 一汽車用蓄電池，用5A電流充電時，端電壓為12.4V，用3A電流充電時，其端電壓為13V，則該蓄電池的內阻為多少？　(104年度考題)

(A)0.6Ω (B)0.5Ω (C)0.4Ω (D)0.3Ω。

0討論
0留言
0追蹤

問題討論

102. 關於橋式整流電路，下列敘述何者有誤？　(104年度考題)

(A)為一全波整流電路 (B)二極體之PIV＝2V_m (C)輸出頻率為電源頻率之兩倍 (D)輸出直流電壓＝2V_m/π。

0討論
0留言
0追蹤

問題討論

103. 家用的交流電源110V、60Hz，經半波整流，但未濾波，則此整流後電壓平均值約為多少？　(104年度考題)

(A)70V (B)60V (C)50V (D)40V。

0討論
0留言
0追蹤

問題討論

104. 如圖所示之電路，若D屬理想二極體，則下列何種做法對改善其漣波因數（ripple factor）的效果最差？
　(104年度考題)

(A)將電容值加大 (B)將輸入電壓變小 (C)將電阻值加大 (D)改用全波整流。

0討論
0留言
0追蹤

問題討論

105. 如圖所示之橋式整流電路，假設二極體均為理想二極體，當輸入交流電壓V_in(t)大於0伏特時，請問二極體的狀態，下列何者正確？
　(104年度考題)

(A)D1、D3導通，D2、D4不導通 (B)D2、D4導通，D1、D3不導通 (C)D1、D4導通，D2、D3不導通 (D)D2、D3導通，D1、D4不導通。

0討論
0留言
0追蹤

問題討論

106. 如圖所示之某倍壓電路，其輸出直流電壓約為幾伏特？　(104年度考題)

(A)141V (B)100V (C)200V (D)75V。

0討論
0留言
0追蹤

問題討論

107. 有一電壓源v(t)＝－3＋，其平均值電壓與有效值電壓比約為多少？　(104年度考題)

(A)－1 (B)0 (C)0.75 (D)－0.6。

0討論
0留言
0追蹤

問題討論

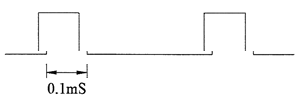

108. 如圖所示，若其頻率為4kHz，則其工作週期（duty cycle）為多少？
　(104年度考題)

(A)10% (B)20% (C)30% (D)40%。

0討論
0留言
0追蹤

問題討論

109. 如圖所示之電路，二極體皆為鍺質二極體，則I約為多少？
　(104年度考題)

(A)2mA (B)1.8mA (C)2.8mA (D)3.8mA。

0討論
0留言
0追蹤

問題討論

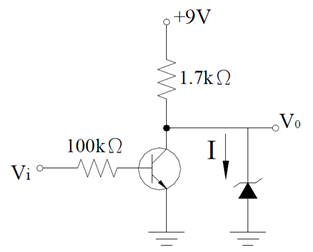

110. 如下圖所示之電路，流過稽納（Zener）二極體之電流約為多少？
　(104年度考題)

(A)3.7mA (B)3.1mA (C)1.6mA (D)0.63mA。

0討論
0留言
0追蹤

問題討論

111. 下列有關PN接面二極體的敘述，何者有誤？　(104年度考題)

(A)矽二極體的障壁電壓（barrier potential）較鍺二極體高 (B)二極體加順向偏壓後，空乏區變窄 (C)溫度上升時，障壁電壓上升 (D)溫度上升時，漏電流上升。

0討論
0留言
0追蹤

問題討論

112. 下列何者二極體一般不是工作於逆向偏壓？　(104年度考題)

(A)光二極體（photo diode） (B)稽納二極體（Zener diode） (C)變容二極體（varactor） (D)蕭基二極體（Schottky diode）。

0討論
0留言
0追蹤

問題討論

113. 在雙載子接面電晶體（BJT）放大器中，具有最大電壓增益與電流增益乘積的是何種組態？　(104年度考題)

(A)共基極放大器 (B)共射極放大器 (C)共集極放大器 (D)共汲極放大器。

0討論
0留言
0追蹤

問題討論

114. 如圖所示電路，若h_re＝h_oe＝0，h_ie＝1kΩ，h_fe＝100，則V_i點與接地間的輸入阻抗為多少？
　(104年度考題)

(A)150kΩ (B)180kΩ (C)190kΩ (D)205kΩ。

0討論
0留言
0追蹤

問題討論

115. 下列有關電晶體基本放大電路組態特性的敘述，何者有誤？　(104年度考題)

(A)共射極組態放大電路又稱為射極隨耦器 (B)共射極組態之輸入與輸出信號位差180度 (C)共基極組態放大電路的高頻響應最佳 (D)共射極組態具有電流放大與電壓放大的作用。

0討論
0留言
0追蹤

問題討論

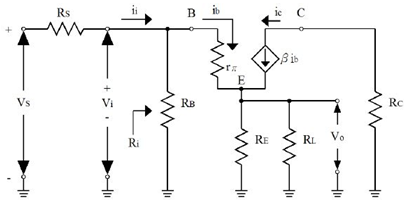

116. 如下圖共射極放大電路的交流等效電路中，電流增益i_o/i_i為何？
　(104年度考題)

(A)β (B)－β (C)

(D)

。

0討論
0留言
0追蹤

問題討論

117. 如圖所示之電路，假設雙極性接面電晶體的β＝100，V_BE＝0.7V，則在工作點Q上所對應之電壓V_CE值應為多少？
　(104年度考題)

(A)7.56V (B)8.84V (C)9.2V (D)10.69V。

0討論
0留言
0追蹤

問題討論

118. 電晶體做為開關電路，負載為電感性時的保護措施為何？　(104年度考題)

(A)將電阻器與負載並聯 (B)將電阻器與負載串聯 (C)將電容器與負載串聯 (D)將二極體與負載並聯。

0討論
0留言
0追蹤

問題討論

119. 如圖所示之電路，若V_CC＝20V，R_L＝50Ω，則此放大器最大交流輸出功率為何？
　(104年度考題)

(A)1W (B)2W (C)3W (D)4W。

0討論
0留言
0追蹤

問題討論

120. 如下圖所示之電路，若電晶體的β值為100，則使電晶體處於飽和狀態的最小I_B約為多少？
　(104年度考題)

(A)1mA (B)0.1mA (C)0.05mA (D)0.5mA。

0討論
0留言
0追蹤

問題討論

121. 有40W輸出的放大器連接至10Ω的揚聲器，若放大器的電壓增益為40dB，且為額定輸出時，求其輸入電壓為何？　(104年度考題)

(A)40mV (B)0.1V (C)0.2V (D)0.4V。

0討論
0留言
0追蹤

問題討論

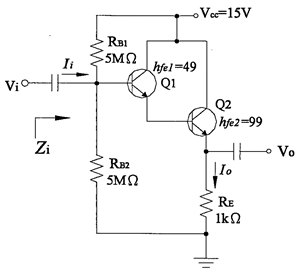

122. 如圖所示之達靈頓電路，則Z_i的值為多少？
　(104年度考題)

(A)5MΩ (B)2.5MΩ (C)1.67MΩ (D)0.5MΩ。

0討論
0留言
0追蹤

問題討論

123. 假設一功率電晶體之接面最高允許溫度T_J(MAX)＝175°C，於外殼溫度T_C＝25°C下，若熱阻θ_JC＝1°C/W，則其最高散逸功率P_D(MAX)為多少？　(104年度考題)

(A)300W (B)250W (C)200W (D)150W。

0討論
0留言
0追蹤

問題討論

124. 對於多級串接放大電路的敘述，下列何者正確？　(104年度考題)

(A)級數越多，頻寬愈寬 (B)級數越多，電壓增益愈高 (C)級數越多，輸入阻抗愈大 (D)級數越多，電路穩定性愈高。

0討論
0留言
0追蹤

問題討論

125. 有關光耦合器的敘述，下列何者有誤？　(104年度考題)

(A)具有將輸入與輸出信號隔離的作用 (B)輸出入共用接地端 (C)可應用在兩不同壓降的電路上 (D)為一電子式元件。

0討論
0留言
0追蹤

問題討論

126. 如圖所示，V_DS＝8V，則V_GS為多少？
　(104年度考題)

(A)＋3.5V (B)－3.5V (C)－4.0V (D)＋4.0V。

0討論
0留言
0追蹤

問題討論

127. N通道加強型MOSFET的閘－源電壓V_GS應如何才能使汲極電流I_D導通？（V_T為臨界電壓）　(104年度考題)

(A)V_GS＞0，V_GS＜V_T (B)V_GS＜0，V_GS＞V_T (C)V_GS＜0，V_GS＜V_T (D)V_GS＞0，V_GS＞V_T。

0討論
0留言
0追蹤

問題討論

128. 有關於MOSFET的敘述，下列何者有誤？　(104年度考題)

(A)MOSFET有空乏型及增強型兩種形式 (B)MOSFET有N通道及P通道兩種 (C)MOSFET是電流控制元件 (D)MOSFET之閘極與源極間直流電阻很大。

0討論
0留言
0追蹤

問題討論

129. 如圖所示之MOSFET放大電路，若I_D＝0.2（V_GS－1.0）²mA，求直流電壓V_DS值為多少？
　(104年度考題)

(A)1V (B)2V (C)3V (D)4V。

0討論
0留言
0追蹤

問題討論

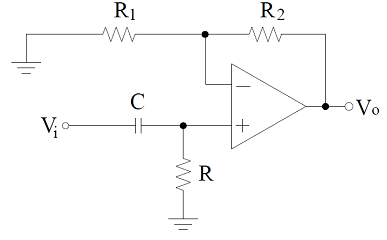

130. 如圖所示之電路，是屬於下列何種型態之電路，且可形成何種濾波器？
　(104年度考題)

(A)積分器，低通濾波器 (B)積分器，高通濾波器 (C)微分器，低通濾波器 (D)微分器，高通濾波器。

0討論
0留言
0追蹤

問題討論

131. 差動放大器中之CMRR愈大愈好，若要提高CMRR值，則其射極直流阻抗（R_E）及射極交流阻抗（r_e）應如何選擇？　(104年度考題)

(A)R_E、r_e皆為高阻抗 (B)R_E為高阻抗，r_e為低阻抗 (C)R_E、r_e皆為低阻抗 (D)R_E為低阻抗，r_e為高阻抗。

0討論
0留言
0追蹤

問題討論

132. 如下圖為理想運算放大器之電路，其電壓增益V_O/V_S為多少？
　(104年度考題)

(A)12 (B)－12 (C)16 (D)－16。

0討論
0留言
0追蹤

問題討論

133. 下列何者不是理想運算放大器的特性？　(104年度考題)

(A)輸入阻抗無限大 (B)輸入電流不等於零 (C)輸出阻抗為零 (D)電壓增益無限大。

0討論
0留言
0追蹤

問題討論

134. 如下圖所示，一個三級串接的放大器，若輸入電壓V_in為4μV，試求輸出電壓V_out為多少？
　(104年度考題)

(A)0.8mV (B)8mV (C)0.4mV (D)4mV。

0討論
0留言
0追蹤

問題討論

135. 如圖所示之電路，輸出電壓V_o為多少？
　(104年度考題)

(A)10.8V (B)5.4V (C)15V (D)7.5V。

0討論
0留言
0追蹤

問題討論

136. 如圖所示之理想運算放大器電路，在不飽和情況下，輸出電壓V_o為多少？
　(104年度考題)

(A)V_o＝V_i (B)V_o＝－V_i (C)V_o＝V_i＋2 (D)V_o＝2V_i＋4。

0討論
0留言
0追蹤

問題討論

137. 如圖所示之理想運算放大器電路，在不飽和情況下，電流I為多少？
　(104年度考題)

(A)0.5mA (B)0.05mA (C)0.15mA (D)0.02mA。

0討論
0留言
0追蹤

問題討論

138. 下列有關振盪電路之敘述，何者有誤？　(104年度考題)

(A)RC相移振盪器是屬於電路低頻振盪器 (B)石英晶體振盪是利用晶體本身具有壓電效應而產生振盪 (C)射頻振盪器一般使用韋恩振盪電路 (D)振盪器是一種將直流電變為交流電的裝置。

0討論
0留言
0追蹤

問題討論

139. 如圖所示之施密特觸發器，假設運算放大器飽和時之最大輸出電壓為±15V，求其遲滯電壓V_H為多少？
　(104年度考題)

(A)3V (B)4V (C)5V (D)6V。

0討論
0留言
0追蹤

問題討論

140. 下列關於BJT電晶體射極隨耦器之特性敘述，何者有誤？　(104年度考題)

(A)輸出訊號與輸入訊號相位相同 (B)電流增益低於1 (C)電壓增益略小於1 (D)輸入阻抗甚高。

0討論
0留言
0追蹤

問題討論

141. 如圖所示，若V_i為三角波，則輸出V_o應為何種波形？
　(104年度考題)

(A)方波 (B)正弦波 (C)鋸齒波 (D)三角波。

0討論
0留言
0追蹤

問題討論

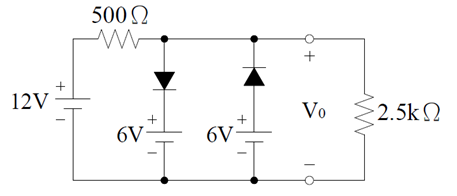

142. 如下圖所示為理想二極體之電路，其穩態最大輸出電壓範圍為何？
　(104年度考題)

(A)－6V～＋6V (B)－6V～＋5V (C)－5V～＋6V (D)－5V～＋5V。

0討論
0留言
0追蹤

問題討論

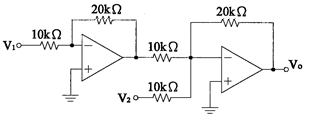

143. 如下圖所示之電路，運算放大器的飽和電壓為±12V；若V₁＝－2V，V₂＝3V，則V_o為多少？
　(104年度考題)

(A)－14V (B)－12V (C)14V (D)12V。

0討論
0留言
0追蹤

問題討論

144. 下列那一種方法不能使已經導通的SCR截止？　(104年度考題)

(A)陽極電流降至維持電流以下 (B)切斷陽極電流 (C)使SCR的陽極陰極電壓反相 (D)切斷閘極電流。

0討論
0留言
0追蹤

問題討論

145. 熱電偶（thermocouple）適合用於測量下列何種物理量？　(104年度考題)

(A)溫度 (B)壓力 (C)電流 (D)電壓。

0討論
0留言
0追蹤

問題討論

146. 下列有關各類二極體的敘述，何者有誤？　(104年度考題)

(A)稽納二極體可作為產生參考電壓的元件 (B)發光二極體發光的波長與其偏壓的電壓值成正比 (C)一般發光二極體在使用時，是在順向偏壓下工作 (D)稽納二極體一般使用時，是在逆向偏壓下工作。

0討論
0留言
0追蹤

問題討論

147. P通道場效電晶體（FET）之電荷載子為何？　(104年度考題)

(A)電子 (B)主載子為電洞，副載子為電子 (C)主載子為電子，副載子為電洞 (D)電洞。

0討論
0留言
0追蹤

問題討論

148. 下列多級放大器耦合類別中，低頻響應最佳的為何者？　(104年度考題)

(A)電阻電容耦合 (B)變壓器耦合 (C)直接耦合 (D)電感耦合。

0討論
0留言
0追蹤

問題討論

149. 如圖所示為理想變壓器電路，D為理想二極體，V_i＝156sin（377t）V，R_L＝30Ω，則V_o平均值約為多少？
　(104年度考題)

(A)5V (B)10V (C)15V (D)20V。

0討論
0留言
0追蹤

問題討論

150. 下列關於BJT的敘述，何者有誤？　(104年度考題)

(A)對NPN BJT而言，I_E＝I_B＋I_C (B)對PNP BJT而言，I_E＝I_B＋I_C (C)β為共射極放大器的電流增益 (D)α為共集極放大器的電流增益。

0討論
0留言
0追蹤

問題討論

151. 有一脈波寬度為100μs，工作週期為50%，則此脈波之頻率為何？　(106年度考題)　

(A)0.2kHz　 (B)0.5kHz　 (C)2kHz　 (D)5kHz。

0討論
0留言
0追蹤

問題討論

152. 如圖所示電路，若二極體之導通電壓為0.7V，則輸出電壓值V_o為何？　(106年度考題)　

(A)3.7V　 (B)4.7V　 (C)6.7V　 (D)10V。

0討論
0留言
0追蹤

問題討論

153. 有一電源電路之輸出電壓V(t)＝10＋0.2sin (ωt)伏特，則其漣波因數百分比約為多少？　(106年度考題)　

(A)1.41%　 (B)2%　 (C)4.24%　 (D)5.21%。

0討論
0留言
0追蹤

問題討論

154. 有一直流電源之電動勢為30V，內阻為2Ω，滿載時所提供之電流為2.5A，則此電源之電壓調整率為何？　(106年度考題)　

(A)25%　 (B)20%　 (C)15%　 (D)10%。

0討論
0留言
0追蹤

問題討論

155. 如圖所示電路，假設射極電壓V_E＝－0.7V，β＝50，V_CC＝10V，則V_C約為多少？
　(106年度考題)　

(A)1.37V　 (B)3.82V　 (C)5.44V　 (D)7.73V。

0討論
0留言
0追蹤

問題討論

156. 下列何者為電晶體電路施加直流偏壓的主要目的？　(106年度考題)　

(A)決定電晶體的α值　 (B)決定電晶體的工作溫度　 (C)決定電晶體的β值　 (D)決定電晶體的工作點（operating point）。

0討論
0留言
0追蹤

問題討論

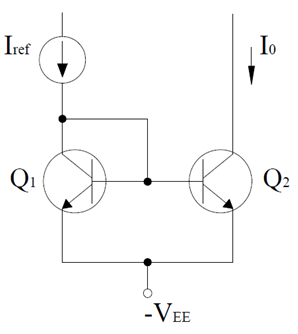

157. 如圖所示電路，Q₁與Q₂為匹配之電晶體（β₁＝β₂＝β），且皆操作於作用區（active region），請問為下列哪個選項？　(106年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

158. 當一輸出額定值為40W的放大器被接到一個10Ω的揚聲器上，若放大器之功率增益為20dB，試求在全功率輸出時，輸入功率應為多少？　(106年度考題)　

(A)500mW　 (B)400mW　 (C)300mW　 (D)200mW。

0討論
0留言
0追蹤

問題討論

159. 有一N通道增強型MOSFET的臨界電壓V_T＝2V，當V_GS＝5V時，MOSFET工作於飽和區（夾止區），且ID＝3mA。若V_GS＝8V，則轉移電導g_m為何？　(106年度考題)　

(A)1mS　 (B)2mS　 (C)4mS　 (D)6mS。

0討論
0留言
0追蹤

問題討論

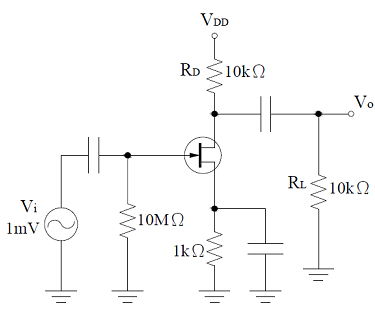

160. 如圖所示電路，已知g_m＝5mS，r_d＝20kΩ，則V_o為何？
　(106年度考題)　

(A)－10mV　 (B)10mV　 (C)－20mV　 (D)20mV。

0討論
0留言
0追蹤

問題討論

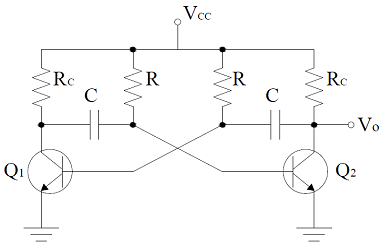

161. 如圖所示電路，若Q₁與Q₂完全相同，則V_o的週期約為多少？
　(106年度考題)　

(A)2.1 R_C　 (B)2 R_C　 (C)1.4 R_C　 (D)0.7 R_C。

0討論
0留言
0追蹤

問題討論

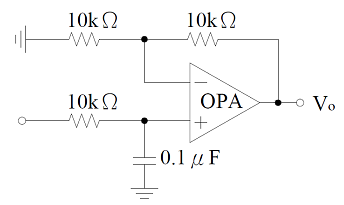

162. 如圖所示電路，為＿＿濾波電路，其截止頻率為＿＿，請問空格處應填入下列哪組選項？　(106年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

163. 運算放大器若利用R_C相移電路產生振盪，則此R_C電路必須提供的相位移為何？　(106年度考題)　

(A)90° (B)180°　 (C)270° (D)360°。

0討論
0留言
0追蹤

問題討論

164. 有一只PN矽質二極體之溫度為25°C時，其順向電壓為0.7V，則當溫度上升到多少°C時，其順向電壓為0.5V？　(106年度考題)　

(A)105　 (B)125　 (C)145　 (D)165。

0討論
0留言
0追蹤

問題討論

165. 如圖所示電路，其I-V特性曲線為下列何者？
　(106年度考題)　

(A)

　　 (B)

　 (C)

　　 (D)

0討論
0留言
0追蹤

問題討論

166. 若有一共射極組態電晶體之α值由0.98變至0.99，則β值變化為何？　(106年度考題)　

(A)由99變為49　 (B)由88變為49　 (C)由49變為88　 (D)由49變為99。

0討論
0留言
0追蹤

問題討論

167. 有關電晶體的結構與特性，下列敘述何者有誤？　(106年度考題)　

(A)NPN電晶體少數載子為電洞　 (B)含雜值比例是射極多於集極　 (C)含雜值比例是基極多於集極　 (D)PNP電晶體的射極內，電子為多數載子。　

0討論
0留言
0追蹤

問題討論

168. 如圖所示之LED驅動電路，使LED發亮的電壓為2V，電流為15mA，假設飽和電晶體之V_CE(sat)電壓降可忽略不計，V_BE(sat)＝0.8V，試求R_B、R_C的適當電阻值為何？
　(106年度考題)　

(A)15kΩ、100Ω　 (B)15kΩ、200Ω　 (C)25kΩ、100Ω　 (D)25kΩ、200Ω。

0討論
0留言
0追蹤

問題討論

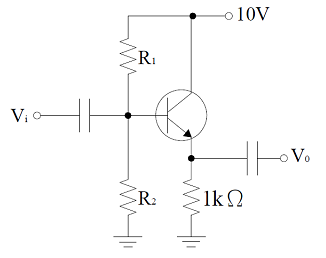

169. 如圖所示之放大電路，已知電晶體的β值為109，此電路的r_π為1.1kΩ，則此放大電路的輸出阻抗Z_o約為多少？
　(106年度考題)　

(A)1kΩ　 (B)100Ω　 (C)9.9Ω　 (D)0.99Ω。

0討論
0留言
0追蹤

問題討論

170. 有一電路之電流增益A_i＝49，輸入阻抗為2kΩ，輸出阻抗為18kΩ，則此電路之電壓增益為何？　(106年度考題)　

(A)69　 (B)245　 (C)441　 (D)521。

0討論
0留言
0追蹤

問題討論

171. 有一個N通道JFET，若I_DSS＝12mA，V_GS(OFF)＝V_P＝－4V，則V_GS＝－2V時的I_D電流值為何？　(106年度考題)　

(A)6mA　 (B)3mA　 (C)2mA　 (D)0mA。

0討論
0留言
0追蹤

問題討論

172. 有一個P通道增強型MOSFET，其臨界電壓V_T＝－2V，假設其閘極（gate）接地而源極（source）接至＋5V，欲使此元件操作在飽和區（saturation region），則汲極（drain）之最高電壓為何？　(106年度考題)　

(A)7V　 (B)5V　 (C)3V　 (D)2V。

0討論
0留言
0追蹤

問題討論

173. 下列由理想運算放大器（OPA）所製作的應用電路中，哪一種電路中之OPA的輸入端不可看成虛短路？　(106年度考題)　

(A)比較器　 (B)非反相放大器　 (C)反相放大器　 (D)微分器。

0討論
0留言
0追蹤

問題討論

174. 有一差動放大器，其兩輸入電壓分別為V_i1＝55μV，V _i2＝45μV，共模拒斥比CMRR（dB）＝40dB，差模增益A _d＝500，則下列何者正確？　(106年度考題)　

(A)共模增益A_c＝10　 (B)差模輸入電壓V_d＝5μV　 (C)共模輸入電壓V_C＝100μV　 (D)輸出電壓V_o＝5.25mV。

0討論
0留言
0追蹤

問題討論

175. 有關理想運算放大器的特性，下列敘述何者有誤？　(106年度考題)　

(A)輸出阻抗無限大　 (B)有虛擬接地現象　 (C)輸入阻抗無限大　 (D)開迴路電壓增益無限大。

0討論
0留言
0追蹤

問題討論

176. 類比式交流電壓表所量測的交流電壓值為下列何者？　(106年度考題)　

(A)平均值　 (B)最大值　 (C)有效值　 (D)波形與頻率。

0討論
0留言
0追蹤

問題討論

177. 下列何者不是二極體常見的功用？　(106年度考題)　

(A)整流　 (B)截波　 (C)濾波　 (D)保護。

0討論
0留言
0追蹤

問題討論

178. 稽納二極體（Zener Diode）常應用於下列何種電路？　(106年度考題)　

(A)穩壓電路　 (B)微分電路　 (C)濾波電路　 (D)放大電路。

0討論
0留言
0追蹤

問題討論

179. 如圖所示，V_i＝20V，稽納二極體（Zener Diode）的崩潰電壓V_z＝10V，R₁＝1kΩ，R₂＝2kΩ，則輸出電壓值V_o為何？　(106年度考題)　

(A)5V　 (B)10V　 (C)13V　 (D)20V。

0討論
0留言
0追蹤

問題討論

180. 如圖所示，V_i＝20V，稽納二極體（Zener Diode）之崩潰電壓V_z＝8V，R₁＝1kΩ，R₂＝2kΩ，則此稽納二極體（Zener Diode）所消耗之功率為多少？
　(106年度考題)　

(A)64mW　 (B)24mW　 (C)16mW　 (D)趨近0W。

0討論
0留言
0追蹤

問題討論

181. 如圖所示，V_i＝10V，稽納二極體（Zener Diode）之崩潰電壓V_z＝8V，R₁＝1kΩ，R₂＝2kΩ，則此稽納二極體（Zener Diode）所消耗之功率為多少？
　(106年度考題)　

(A)64mW　 (B)24mW　 (C)16mW　 (D)趨近0W。

0討論
0留言
0追蹤

問題討論

182. 有一電晶體，適當偏壓於作用區，測得I_B＝0.05mA，I_E＝5mA，則此電晶體的α值為多少？　(106年度考題)　

(A)0.01　 (B)0.99　 (C)9.9　 (D)100。

0討論
0留言
0追蹤

問題討論

183. 下列何種電路不具備電流放大的功能？　(106年度考題)　

(A)共基極放大電路　 (B)共射極放大電路　 (C)共集極放大電路　 (D)達靈頓電路。

0討論
0留言
0追蹤

問題討論

184. 下列何種BJT電晶體放大電路組態之功率增益最高？　(106年度考題)　

(A)共閘極組態　 (B)共集極組態　 (C)共基極組態　 (D)共射極組態。

0討論
0留言
0追蹤

問題討論

185. 一般BJT電晶體作為小信號線性放大器，電晶體必須施加適當偏壓，使工作點（operating point）落在下列哪種區域內，可獲得較佳之放大倍率？　(106年度考題)　

(A)作用區（active region）內　 (B)反向作用區（reversed, active region）內　 (C)截止區（cut-off region）內　 (D)飽和區（saturation region）內。

0討論
0留言
0追蹤

問題討論

186. 如圖所示電路，電晶體的β＝100，集極電流為2mA，V_CE＝4V，R_C兩端之電壓為4V，V_BE＝0.7V，則R_E之電阻值約為多少？　(106年度考題)　

(A)0.2kΩ　 (B)2kΩ　 (C)20kΩ　 (D)200kΩ。

0討論
0留言
0追蹤

問題討論

187. 如圖所示電路，電晶體的β＝120，V_CE(sat)＝0.2V，V_BE(act)＝V_BE(sat)＝0.7V，稽納二極體（Zener Diode）之崩潰電壓V_Z＝5.6V，當V_i＝2V，V_o約為多少？
　(106年度考題)　

(A)2.8V　 (B)5.6V　 (C)6.3V　 (D)7.3V。

0討論
0留言
0追蹤

問題討論

188. 如圖所示電路，電晶體的β＝120，V_CE(sat)＝0.2V，V_BE(act)＝V_BE(sat)＝0.7V，稽納二極體（Zener Diode）之崩潰電壓V_Z＝5.6V，當V_i＝3V，V_o約為多少？
　(106年度考題)　

(A)2.8V　 (B)4.3V　 (C)5.6V　 (D)7.3V。

0討論
0留言
0追蹤

問題討論

189. 如圖所示電路，電晶體的β＝120，V_CE(sat)＝0.2V，V_BE(act)＝V_BE(sat)＝0.7V，稽納二極體（Zener Diode）之崩潰電壓V_Z＝5.6V，當V_i＝3V時，電流I約為多少？
　(106年度考題)　

(A)5.3mA　 (B)5.17mA　 (C)4.9mA　 (D)0mA。

0討論
0留言
0追蹤

問題討論

190. 對於達靈頓（Darlington）電路特徵的敘述，下列何者有誤？　(106年度考題)　

(A)電壓增益高　 (B)輸入阻抗高　 (C)電流增益高　 (D)輸出阻抗低。

0討論
0留言
0追蹤

問題討論

191. 已知一放大電路電壓增益A_V為100，電流增益A_i為10，則其功率增益A_P (dB)為多少？　(106年度考題)　

(A)10dB　 (B)30dB　 (C)60dB　 (D)1000dB。

0討論
0留言
0追蹤

問題討論

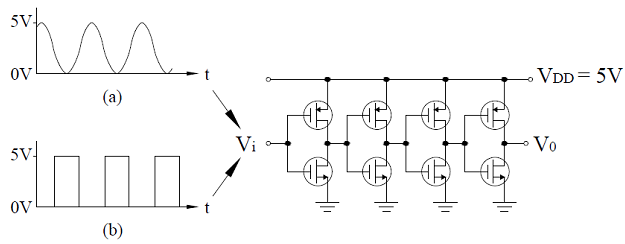

192. 下圖所示CMOS反相器電路，若不計電路延遲，且輸入信號如標示(a)之弦波，則輸出之信號V_o應為下列何者？
　(106年度考題)　

(A)同頻率之脈波　 (B)16倍頻率之脈波　 (C)同頻率之弦波　 (D)16倍頻率之弦波。

0討論
0留言
0追蹤

問題討論

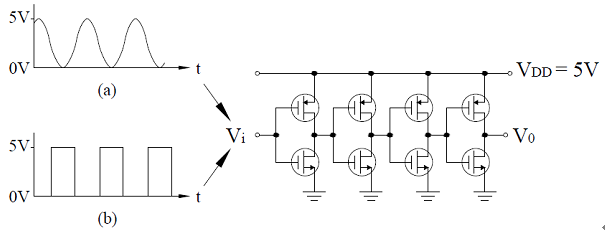

193. 下圖所示CMOS反相器電路，若不計電路延遲，且輸入信號如標示(b)之方波，則輸出之信號V_o應為下列何者？　(106年度考題)　

(A)同頻率反相之方波　 (B)16倍頻率反相之方波　 (C)同頻率同相之方波　 (D)16倍頻率同相之方波。

0討論
0留言
0追蹤

問題討論

194. 有一採用共源極放大電路之場效電晶體，其參數g_m＝1.5m℧，r_d＝10kΩ，已知電路中不存在源極電阻R_S，而汲極電阻R_D＝10kΩ，請問該電路之電壓增益A_V為何？　(106年度考題)　

(A)－30　 (B)－18.75　 (C)－7.5　 (D)－5。

0討論
0留言
0追蹤

問題討論

195. 下列敘述，何者有誤？　(106年度考題)　

(A)MOSFET電晶體為單極性（unipolar）電晶體　 (B)BJT電晶體為雙極性（bipolar）電晶體　 (C)一般BJT電晶體的基極輸入阻抗比MOSFET電晶體閘極的輸入阻抗小　 (D)MOSFET電晶體為一種電流控制元件。

0討論
0留言
0追蹤

問題討論

196. 如圖所示電路，此電路功能為下列何種濾波器？
　(106年度考題)　

(A)帶拒濾波器　 (B)帶通濾波器　 (C)高通濾波器　 (D)低通濾波器。

0討論
0留言
0追蹤

問題討論

197. 圖為理想放大器所構建之韋恩電橋（Wien-bridge）振R₁盪器，若R₁＝R₂，C₁＝C₂，其電壓增益A_V應為下列何者？　(106年度考題)　

(A)3　　 (B)2　　 (C)1　　 (D)－1。

0討論
0留言
0追蹤

問題討論

198. 圖為理想放大器所構建之韋恩電橋（Wien-bridge）振盪器，若R₁＝4kΩ，R₂＝1kΩ，R₄＝10kΩ，C₁＝0.1μF，C₂＝0.4μF，請問R₃之電阻值應為多少？
　(106年度考題)　

(A)100kΩ　 (B)90kΩ　 (C)80kΩ　 (D)70kΩ。

0討論
0留言
0追蹤

問題討論

199. 圖為理想放大器所構建之韋恩電橋（Wien-bridge）振盪器，若R₁＝4kΩ，R₂＝1kΩ，R₄＝10kΩ，C₁＝0.1μF，C₂＝0.4μF，該電路之電壓增益A_V應為多少？
　(106年度考題)　

(A)10　 (B)9　 (C)8　 (D)7。

0討論
0留言
0追蹤

問題討論

200. 圖為理想放大器所構建之韋恩電橋（Wien-bridge）振盪器，若R₁＝4kΩ，R₂＝1kΩ，R₄＝10kΩ，C₁＝0.1μF，C₂＝0.4μF，該電路之回授量β應為多少？
　(106年度考題)　

(A)1/10　 (B)1/9　 (C)1/8　 (D)1/7。

台電公司考古題 電子學 (收錄104,106~112年歷屆試題,每次隨機抽取50題)

主題分類

台電公司考古題電子學 (收錄104,106~112年歷屆試題,每次隨機抽取50題)
