4. 一個120mH的純電感與一個25μF電容器並聯，並且連接到100V、60Hz電源。其電源電流及其相角為何？　

(A)0.786A，電壓超前電流90度　 (B)1.267A，電壓超前電流90度　 (C)0.786A，電流超前電壓90度　 (D)1.267A，電流超前電壓90度。

0討論
0留言
0追蹤

問題討論

5. 如圖所示，流經2Ω電阻之電流為何？
　

(A)2A　 (B)3A　 (C)4A　 (D)5A。

0討論
0留言
0追蹤

問題討論

6. 三個電阻值均為30Ω的電阻器，接線法與其等效電阻值間之關係，下列何者有誤？　

(A)兩電阻串聯後，再與另一電阻並聯，等效電阻值15Ω　 (B)兩電阻並聯後，再與另一電阻串聯，等效電阻值45Ω　 (C)三電阻並聯，等效電阻值10Ω　 (D)三電阻串聯，等效電阻值90Ω。

0討論
0留言
0追蹤

問題討論

7. 如圖所示，流經2Ω電阻之電流為何？
　

(A)5.95A　 (B)6.35A　 (C)6.75A　 (D)7.15A。

0討論
0留言
0追蹤

問題討論

8. 如圖所示，有一40∠0° V，內部電阻為20kΩ的交流電源，通過一匝數比為20：1之理想變壓器與負載R_L連接。求最大功率傳輸的負載電阻值及負載的消耗功率為何？
　

(A)50Ω、0.1W　 (B)50Ω、0.02W　 (C)10Ω、0.1W　 (D)10Ω、0.02W。

0討論
0留言
0追蹤

問題討論

9. 交流電壓v的周期時間為0.01s，峰值為40V。當時間t為零時，v＝－20V。其瞬時電壓的表示式為何？　

(A)40sin（100πt－π/2）　 (B)40sin（100πt－π/6）　 (C)40sin（200πt－π/2）　 (D)40sin（200πt－π/6）。

0討論
0留言
0追蹤

問題討論

10. 利用一20nF電容器與電阻器R，設計一個截止頻率為800Hz的高通無源濾波器，求R值為何？　

(A)9.95kΩ　 (B)10.88kΩ　 (C)11.24kΩ　 (D)12.65kΩ。

0討論
0留言
0追蹤

問題討論

11. 有一電感為0.2H，電阻為60Ω的線圈與20μF電容器並聯連接在20V可變頻率電源上。其發生並聯共振之頻率為何？　

(A)57.34Hz　 (B)59.42Hz　 (C)61.18Hz　 (D)63.66Hz。

0討論
0留言
0追蹤

問題討論

12. 有一電路由0.5μF電容器串聯連接一電阻器組成，其時間常數為12ms。假設初始電容器電荷為零，將此電路連接到10V直流電源後7ms，其電容器的電壓值為何？　

(A)4.42V　 (B)5.53V　 (C)6.64V　 (D)7.75V。

0討論
0留言
0追蹤

問題討論

13. 有一電感為3H，電阻為15Ω的線圈，在t＝0時連接到120V直流電源，其在0.3s後之電流值為何？　

(A)5.542A　 (B)6.215A　 (C)7.582A　 (D)8.000A。

0討論
0留言
0追蹤

問題討論

14. 如圖所示，求理想運算放大器之輸出電壓V_o為何？
　

(A)－6.2V　 (B)－6.3V　 (C)－6.4V　 (D)－6.5V。

0討論
0留言
0追蹤

問題討論

15. 將－0.75V的穩定電壓，施加到電阻值R＝200kΩ、電容值C＝2.5μF之運算放大積分器。假設初始電容器電荷為零，則在施加輸入後100ms的輸出電壓值為何？　

(A)0.15V　 (B)0.3V　 (C)0.45V　 (D)0.6V。

0討論
0留言
0追蹤

問題討論

16. 如圖所示的差分放大器電路中，R₁＝10kΩ、R₂＝10kΩ、R₃＝100kΩ、R_f＝100kΩ。如果V₁＝25mV和V₂＝50mV，則輸出電壓V_o為何？
　

(A)－50mV　 (B)50mV　 (C)－250mV　 (D)250mV。

0討論
0留言
0追蹤

問題討論

17. 如圖所示的維恩電橋電路中，R₂＝R₃＝30kΩ，R₄＝1kΩ，C₂＝C₃＝1nF。當電橋平衡時，電阻R₁的值為何？
　

(A)300Ω　 (B)400Ω　 (C)500Ω　 (D)600Ω。

0討論
0留言
0追蹤

問題討論

18. 三相交流馬達的輸入功率測得為5kW。如果馬達的電壓和電流分別為400V和8.6A，則系統的功率因數為何？　

(A)0.839　 (B)0.856　 (C)0.878　 (D)0.894。

0討論
0留言
0追蹤

問題討論

19. 一個400V的三相星形連接之交流電源提供一個三角形連接的負載，該負載的每相具有30Ω的電阻和40Ω的感抗。若忽略交流電源和負載之間線路的損耗，求交流電源提供的輸出功率為何？　

(A)3.22kW　 (B)4.54kW　 (C)5.76kW　 (D)6.68kW。

0討論
0留言
0追蹤

問題討論

20. 在電源電壓為（120＋j200）V的電路中流過（7＋j16）A的電流，求此電路的等效阻抗值為何？　

(A)13.25－j1.705Ω　 (B)13.25＋j1.705Ω　 (C)13.25－j0.705Ω　 (D)13.25＋j0.705Ω。

0討論
0留言
0追蹤

問題討論

21. 如圖所示，有一電阻為R歐姆且電感為L亨利的線圈與50μF電容器串聯連接。若電源電壓為225∠0° V、60Hz時，電路中流動的電流為I＝1.5∠－30° A，則線圈的R和L值為何？
　

(A)R＝129.9Ω、L＝0.04H　 (B)R＝129.9Ω、L＝0.14H　 (C)R＝129.9Ω、L＝0.24H　 (D)R＝129.9Ω、L＝0.34H。

0討論
0留言
0追蹤

問題討論

22. 有一單埠電路，其戴維寧等效電壓為20伏特，諾頓等效電流為4安培，請問其諾頓與戴維寧等效電阻各為何？　

(A)同為

Ω　 (B)同為5Ω　 (C)

Ω與5Ω　 (D)5Ω與

Ω。

0討論
0留言
0追蹤

問題討論

23. 如圖所示，電源電流I的值為何？
　

(A)9.12∠15.48°　 (B)10.78∠16.67°　 (C)11.55∠17.96°　 (D)12.63∠18.16°。

0討論
0留言
0追蹤

問題討論

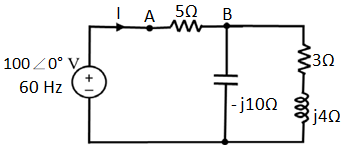

24. 如圖所示，求A和B間產生的有效功率為何？
　

(A)310.2W　 (B)339.5W　 (C)355.8W　 (D)378.3W。

0討論
0留言
0追蹤

問題討論

25. 有一RLC串聯電路，電阻值為10Ω，電容值為5μF和一個可變電感L組成，電源電壓為20∠0°伏特，頻率為318.3Hz。當調整電感值至跨越10Ω電阻的電壓為最大值時，則此電感L的值為何？　

(A)30mH　 (B)40mH　 (C)50mH　 (D)60mH。

0討論
0留言
0追蹤

問題討論

26. 關於p-n接面二極體（p-n junction diode）之敘述，下列何者有誤？　

(A)開路狀態下，空乏區（Depletion region）的寬度會較深入摻雜濃度低的一邊　 (B)逆向偏壓時，空乏區所形成的電容變大　 (C)順向偏壓時，電流與電壓呈指數關係　 (D)多數載子之移動形成擴散電流。

0討論
0留言
0追蹤

問題討論

27. 對直接耦合（direct-coupling）放大器而言，下列敘述何者正確？　

(A)低頻響應佳，工作點較穩定　 (B)高頻和低頻響應皆佳，工作點穩定　 (C)高頻響應較差，工作點較不穩定　 (D)低頻響應較佳，工作點較不穩定。

0討論
0留言
0追蹤

問題討論

28. 某npn型電晶體操作在v_BE＝710mV，I_C＝4mA，其i_C對v_CE的特性有一斜率為4×10^－⁵℧，當電晶體操作在I_C＝10mA時，其輸出阻抗值為多少？　

(A)40kΩ　 (B)30kΩ　 (C)20kΩ　 (D)10kΩ。

0討論
0留言
0追蹤

問題討論

29. 當電晶體共射極放大器加入射極電阻，但不加射極旁路電容，則下列敘述何者正確？　

(A)電壓增益降低　 (B)輸出阻抗降低　 (C)輸入阻抗降低　 (D)非線性失真增加。

0討論
0留言
0追蹤

問題討論

30. 如右圖所示之穩壓電路，假設Q₁、Q₂的I_C＝I_E（I_B忽略），V_BE＝0.7V，V_L＝12V，則R₁：R₂為下列何者？
　

(A)1：2　 (B)3：4　 (C)5：7　 (D)7：9。

0討論
0留言
0追蹤

問題討論

31. 如圖所示之電路，二電晶體參數均為V_TH＝0.4V及＝120μA/V²，若M₁和M₂長寬比為(W/L)₁＝30和(W/L)₂＝15，則I_D為以下何者？
　

(A)5.45mA　 (B)7.94mA　 (C)10.11mA　 (D)12.62mA。

0討論
0留言
0追蹤

問題討論

32. 比較晶體基本偏壓組態之敘述，下列何者正確？　

(A)共閘極：輸入阻抗大，輸出阻抗小，輸入與輸出信號同相　 (B)共射極：電壓增益大，輸入與輸出信號反相　 (C)共汲極或源極隨耦器：輸入阻抗小，輸出阻抗大，輸入與輸出信號反相　 (D)達靈頓晶體：輸入阻抗大，輸出阻抗小，輸入與輸出信號反相。

0討論
0留言
0追蹤

問題討論

33. 有關負回授放大器的穩定性敘述，下列何者有誤？　

(A)增益邊界（gain margin）為正值則不穩定　 (B)如1＋Aβ的零點皆在複數頻率平面的左邊則穩定　 (C)暫態干擾影響會漸漸消失則穩定　 (D)相位邊界（phase margin）為負值則穩定。

0討論
0留言
0追蹤

問題討論

34. 如圖所示之差動放大器。電晶體參數如下，μ_nC_ox＝100μA/V²，V_A＝10，但Q_1,2之(W/L)_1,2＝25，Q₃之(W/L)₃＝50，Q₄之(W/L)₄＝10。電阻R_D＝10kΩ。假設偏壓維持節點電壓V_B＝V_X，若電路的差模電壓增益A_d＝(V_O2－V_O1)/(V_i1－V_i2)要達到5V/V，則I_B為何？
（g_m＝）
　

(A)4.25mA　 (B)7.18mA　 (C)9.12mA　 (D)12.26mA。

0討論
0留言
0追蹤

問題討論

35. 如圖所示CMOS數位電路，請問輸出Y為何種邏輯函數？
　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

36. 下列敘述何者有誤？　

(A)直接耦合串級放大電路前後級阻抗容易匹配　 (B)直接耦合串級放大電路之低頻響應佳　 (C)變壓器耦合串級放大電路易受磁場干擾　 (D)電阻電容耦合串級放大電路偏壓電路獨立，設計容易。

0討論
0留言
0追蹤

問題討論

37. 一差動放大器，其兩輸入電壓分別為V_i1＝55μV，V_i2＝45μV，共模拒斥比CMRR(dB)＝40dB，差模增益為A_d＝500，則下列何者正確？　

(A)共模增益A_c＝10　 (B)差模輸入電壓V_d＝5μV　 (C)共模輸入電壓V_c＝100μV　 (D)輸出電壓V_o＝5.25mV。

0討論
0留言
0追蹤

問題討論

38. 如圖所示之集極回授偏壓電路，V_CC＝12V，V_BE＝0.7V，電晶體β＝120，R_C＝1kΩ，若V_CE＝6.7V，則R_B為何？
　

(A)48.5kΩ　 (B)76.4kΩ　 (C)136.9kΩ　 (D)203.4kΩ。

0討論
0留言
0追蹤

問題討論

39. 如圖所示之振盪電路，於正常工作下，輸出電壓V_o之頻率為何？
　

(A)398Hz　 (B)796Hz　 (C)1.592kHz　 (D)2.388kHz。

0討論
0留言
0追蹤

問題討論

40. 如圖所示電路，電晶體工作於作用區，β＝99，V_BE＝0.7V，熱電壓（thermal voltage）V_T＝26mV，則此放大電路之電流增益A_i＝為下列何者？
　

(A)27.3　 (B)22.1　 (C)15.2　 (D)12.4。

0討論
0留言
0追蹤

問題討論

41. 如圖所示，其中接面場效電晶體（JFET）之夾止電壓V_P＝－4V。已知此接面場效電晶體放大電路的工作點為V_DS＝3V、I_D＝1mA，汲極電阻r_d忽略不計，則此電路之小訊號電壓增益V_o/V_i為何？
　

(A)－1.1　 (B)－2.0　 (C)－4.2　 (D)－6.4。

0討論
0留言
0追蹤

問題討論

42. 若量測電路中的pnp型雙極性接面電晶體，得知其射極接地，基極電壓為0.7V，集極電壓為－3V，請問電晶體操作在哪個區域？　

(A)截止區　 (B)順向主動區　 (C)飽和區　 (D)逆向主動區。

0討論
0留言
0追蹤

問題討論

43. 有關由兩個共射極放大器構成RC耦合串級放大電路的敘述，下列何者正確？　

(A)第一級直流工作點的變化會影響到第二級的直流工作點　 (B)高頻的電壓增益受到耦合電阻的影響而降低　 (C)第一級直流工作點的變化會影響到第二級的交流電壓增益　 (D)低頻的電壓增益受到耦合電容的影響而降低。

0討論
0留言
0追蹤

問題討論

44. 當二極體於逆向偏壓時，下列敘述何者正確？　

(A)空乏區變寬、障壁電位增加　 (B)空乏區變窄、障壁電位增加　 (C)空乏區變寬、障壁電位減少　 (D)空乏區變窄、障壁電位減少。

0討論
0留言
0追蹤

問題討論

45. 對於一個放大器，其電壓增益A＝－100，輸入阻抗為20kΩ，使用一電阻R＝100kΩ，跨接在輸入和輸出端，其輸入阻抗變為多少？　

(A)3.7kΩ　 (B)2.1kΩ　 (C)943Ω　 (D)900Ω。

0討論
0留言
0追蹤

問題討論

46. 如圖所示之理想運算放大器電路，流經齊納（Zener）二極體之電流I_Z＝1.5mA，運算放大器之飽和電壓為±15V，則R值為何？
　

(A)1kΩ　 (B)2kΩ　 (C)3kΩ　 (D)5kΩ。

0討論
0留言
0追蹤

問題討論

47. 對A類放大器性質的敘述，下列何者有誤？　

(A)具有低輸出阻抗值　 (B)使用電晶體電路時，射極隨耦器是常用的輸出級　 (C)最常用於射頻（radio-frequency）功率放大　 (D)總諧波失真均低於AB類、B類及C類等放大器。
