4. 下列對於導線電阻值的敘述，何者正確？　

(A)電阻與截面積無關　 (B)電阻與截面積成正比　 (C)電阻與長度無關　 (D)電阻與長度成正比。

0討論
0留言
0追蹤

問題討論

5. 兩電阻R₁、R₂並聯，其等效電阻為下列何者？　

(A)(R₁＋R₂)/R₁R₂　 (B)R₁R₂/(R₁＋R₂)　 (C)R₁＋R₂　 (D)R₁R₂。

0討論
0留言
0追蹤

問題討論

6. 某電路如圖所示，電流I為多少安培？
　

(A)1A　 (B)0.5A　 (C)0.1A　 (D)0A。

0討論
0留言
0追蹤

問題討論

7. 試求圖所示的直流電路中，跨於20歐姆的電阻器兩端之電壓為多少？
　

(A)150V　 (B)100V　 (C)90V　 (D)80V。

0討論
0留言
0追蹤

問題討論

8. 有關理想電壓源的敘述，下列何者正確？　

(A)電流恆定　 (B)輸出為電感型　 (C)內阻為零　 (D)輸出為電容性。

0討論
0留言
0追蹤

問題討論

9. 如圖所示電路，其中的電流I為何？
　

(A)10A　 (B)5A　 (C)2A　 (D)1A。

0討論
0留言
0追蹤

問題討論

10. 如圖所示，電路中的V₁、V₂電壓為何？
　

(A)V₁＝4.5V、V₂＝0.5V　 (B)V₁＝1.5V、V₂＝3.5V　 (C)V₁＝0.5V、V₂＝0.5V　 (D)V₁＝3.5V、V₂＝1.5V。

0討論
0留言
0追蹤

問題討論

11. 試求圖中雙埠網路的Y參數，Y₁₂和Y₂₂之值為何？
　

(A)1/3、2/3　 (B)1/3、－2/3　 (C)－1/3、2/3　 (D)－1/3、－2/3。

0討論
0留言
0追蹤

問題討論

12. 試求圖中雙埠網路的Z參數，Z₁₂和Z₂₂之值為何？
　

(A)－1/3、－5/3　 (B)－5/3、1/3　 (C)5/3、－1/3　 (D)1/3、5/3。

0討論
0留言
0追蹤

問題討論

13. 兩個電容C₁、C₂並聯，其等效電容為下列何者？　

(A)C₁C₂/(C₁＋C₂)　 (B)(C₁＋C₂)/C₁C₂　 (C)C₁＋C₂　 (D)C₁C₂。

0討論
0留言
0追蹤

問題討論

14. 下列何種元件的儲存能量與電壓平方成正比？　

(A)電感　 (B)電容　 (C)電阻　 (D)二極體。

0討論
0留言
0追蹤

問題討論

15. A電容器為40微法拉，耐壓500伏特；B電容器為60微法拉，耐壓100伏特；C電容器為120微法拉，耐壓200伏特，將以上三個電容器串聯後耐壓為多少伏特？　

(A)300　 (B)400　 (C)500　 (D)600。

0討論
0留言
0追蹤

問題討論

16. 一個10微法拉電容器以30微安培之定電流源充電，若電容器充電前電壓為零，則充電20秒後電容器上的電壓為多少伏特？　

(A)60　 (B)30　 (C)20　 (D)10。

0討論
0留言
0追蹤

問題討論

17. 一個200微法拉電容器已充電至100V，且電容器開關切開之瞬間電壓V(0^－)＝100V，請問電容器儲存能量與V(0^＋)為何？　

(A)0.1J、200V　 (B)1J、100V　 (C)10J、200V　 (D)10J、100V。

0討論
0留言
0追蹤

問題討論

18. 若圖中之電感電路已達穩態，試求全部電感之總儲存電能為何？
　

(A)9.5J　 (B)7.5J　 (C)5.5J　 (D)3.5J。

0討論
0留言
0追蹤

問題討論

19. 一個元件的電壓及電流分別為10cos（3t＋30°）伏特與－2sin（3t＋60°）安培，其相位關係相差多少度？　

(A)100°　 (B)110°　 (C)120°　 (D)130°。

0討論
0留言
0追蹤

問題討論

20. 已知f(t)的拉普拉斯轉換為F(S)＝，請問f(t)為下列何者？　

(A)

＋sint　 (B)

＋sint　 (C)

＋cost　 (D)

＋cost。

0討論
0留言
0追蹤

問題討論

21. 三相負載每相阻抗皆為6＋j8歐姆且為Y接線，若每相之相電流為20安培（有效值），則此三相負載消耗之總平均功率為多少瓦特？　

(A)3000W　 (B)4900W　 (C)7200W　 (D)8100W。

0討論
0留言
0追蹤

問題討論

22. 一個平衡的三相電路在其Y型連接之負載側所量得的線電壓均方根（RMS）值為173.2V，若此三相負載之總消耗實功率為300W，且負載的功因為0.6滯後，則流入此三相負載的線電流有效值為多少安培？　

(A)1.667A　 (B)1.333A　 (C)0.962A　 (D)0A。

0討論
0留言
0追蹤

問題討論

23. 有關RLC並聯諧振電路，下列敘述何者有誤？　

(A)諧振時阻抗最大　 (B)諧振時功率因數為1　 (C)諧振時電流最大　 (D)諧振時呈電阻性。

0討論
0留言
0追蹤

問題討論

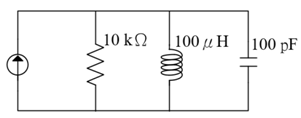

24. 有關圖所示之諧振電路，其諧振頻率下列何者正確？
　

(A)1592kHz　 (B)2592kHz　 (C)3592kHz　 (D)4592kHz。

0討論
0留言
0追蹤

問題討論

25. 針對一個阻抗大小為j20歐姆的負載，若通以一電流源i(t)＝10cos（3t＋30°）安培時，其所消耗之平均實功率為多少？　

(A)2000W　 (B)1000W　 (C)600W　 (D)0W。

0討論
0留言
0追蹤

問題討論

26. 若一齊納二極體（Zener Diode）在25°C時崩潰電壓為15V，溫度係數為0.02%/°C，若溫度上升至60°C，求崩潰電壓為何？　

(A)15.235V　 (B)15.2V　 (C)15.135V　 (D)15.105V。

0討論
0留言
0追蹤

問題討論

27. 下列何者不是二極體常見的功用？　

(A)濾波　 (B)保護　 (C)整流　 (D)截波。

0討論
0留言
0追蹤

問題討論

28. 對一PN二極體施加逆向偏壓，有關逆向飽和電流I_S的敘述何者有誤？　

(A)逆向偏壓時會產生極小的逆向飽和電流I_S（約10^－¹⁵A）　 (B)I_S由少數載子數量控制　 (C)溫度越高，I_S會下降　 (D)Junction面積增加會使I_S上升。

0討論
0留言
0追蹤

問題討論

29. 有關NPN接面之BJT電晶體，下列敘述何者有誤？　

(A)基極－射極、基極－集極接面皆施予順向偏壓，電晶體將工作於飽和區　 (B)當基極電流逐漸下降為0，電晶體將進入截止區　 (C)在飽和區工作之電晶體，若持續對基極－集極增加順向偏壓，增益參數β會上升　 (D)一般BJT之電壓增益參數β會隨著接面溫度T_j上升而增加。

0討論
0留言
0追蹤

問題討論

30. 如圖之電路，假設I_o＝10μA，BJT Q₁、Q₂、Q₃的電流增益β均為100，V_T＝25mV，且厄利電壓（Early Voltage）| V_A |＝25V，求R_o的電阻值為多少？
　

(A)13.51MΩ　 (B)23.51MΩ　 (C)33.51MΩ　 (D)43.51MΩ。

0討論
0留言
0追蹤

問題討論

31. 如圖之JFET共源極放大器電路，若V_GS＝15V時，反向漏電流I_GSS＝60nA，由信號源看入之輸入阻抗為何？
　

(A)30MΩ　 (B)15MΩ　 (C)14.15MΩ　 (D)3.75MΩ。

0討論
0留言
0追蹤

問題討論

32. 對一MOSFET以一固定的V_GS電壓操作於飽和區，在V_DS＝4V時，i_D＝2mA，且V_DS＝6V時，i_D＝2.05mA，請問其厄利電壓（Early Voltage）| V_A |為多少？　

(A)70V　 (B)76V　 (C)80V　 (D)86V。

0討論
0留言
0追蹤

問題討論

33. 下列何種邏輯閘具有最短的傳遞延遲時間？　

(A)ECL　 (B)CMOS　 (C)TTL　 (D)N-MOS。

0討論
0留言
0追蹤

問題討論

34. 在積體電路中，NMOS的基體(B)端應與下列何者相接？　

(A)汲極（Drain）　 (B)最低電壓點　 (C)源極（Source）　 (D)最高電壓點。

0討論
0留言
0追蹤

問題討論

35. FET場效電晶體相較於BJT電晶體的特性敘述，下列何者有誤？　

(A)FET是單極性裝置　 (B)FET具有高電流驅動能力　 (C)FET可作為對稱性的雙向開關　 (D)FET較無雜訊產生。

0討論
0留言
0追蹤

問題討論

36. 對基本放大器增加負回授後，下列特性敘述何者有誤？　

(A)雜訊對電路的影響降低　 (B)頻寬增加　 (C)放大器的增益會衰減　 (D)增益與頻寬的乘積提高。

0討論
0留言
0追蹤

問題討論

37. 由CMOS FET組成傳輸閘（Transmission Gate）時，組成元件為下列何者？　

(A)只有NMOS　 (B)只有PMOS　 (C)NMOS＋PMOS　 (D)JFET。

0討論
0留言
0追蹤

問題討論

38. 有一差動放大器，其兩輸入電壓分別為V_i1＝50μV，V_i2＝40μV，共模拒斥比CMRR＝40dB，差模增益A_d＝250，則下列何者正確？　

(A)差模輸入電壓V_d＝5μV　 (B)共模增益A_C＝2.5　 (C)共模輸入電壓V_C＝90Μv　 (D)輸出電壓V_o＝5.25mV。

0討論
0留言
0追蹤

問題討論

39. 如圖所示電晶體電路，假設輸入信號V_S為交流小信號且無直流成分，又電晶體的r_o可忽略，則圖之輸入電阻R_in為何？
　

(A)r_π＋（R_E//R_L）　 (B)r_e＋（R_E//R_L）　 (C)r_π＋（1＋β）（R_E//R_L）　 (D)r_e＋（1＋β）（R_E//R_L）。

0討論
0留言
0追蹤

問題討論

40. 如圖所示電路，已知FET參數g_m＝1mS，r_d＝20kΩ，若此電路具回授（Feedback）的狀態，下列敘述何者有誤？
　

(A)此為串串（series-series）回授型態　 (B)回授因子（Feedback factor）β為0.47kΩ　 (C)開迴路增益（Open loop gain）A為0.66mA/V　 (D)

為－10。

0討論
0留言
0追蹤

問題討論

41. 如圖電路，已知CMOS反向電路的V_TN＝0.8V，V_TP＝－0.8V且K_n＝K_p，假設v_O1＝4V時，請問v_I的電壓值為多少？
　

(A)1.55V　 (B)2.40V　 (C)2.86V　 (D)3.75V。

0討論
0留言
0追蹤

問題討論

42. 如圖達靈頓電路中，假設每個晶體β＝100，R_E＝500Ω，則R_in輸入電阻為何？
　

(A)500Ω　 (B)3.2MΩ　 (C)5.1MΩ　 (D)8.5MΩ。

0討論
0留言
0追蹤

問題討論

43. 串級（Cascade）電晶體組態中，為求得最大電壓增益，通常使用下列何者放大器組態作為第二級放大器？　

(A)共集極　 (B)共基極　 (C)共射極　 (D)共源極。

0討論
0留言
0追蹤

問題討論

44. 4級串級放大器，若每一級截止頻率都相同，即f_L＝200Hz，f_H＝50kHz，則該4級串級放大器之頻寬B應為何？　

(A)11.3kHz　 (B)21.3kHz　 (C)49.7kHz　 (D)50.3kHz。

0討論
0留言
0追蹤

問題討論

45. 某一電晶體電路的I_C＝1.5mA、V_T＝0.025V、f_T＝956.4MHz，其中C_π＝9pF（EB接面電容），試求C_μ（CB接面電容）值為多少？　

(A)1pF　 (B)3pF　 (C)5pF　 (D)6pF。

0討論
0留言
0追蹤

問題討論

46. 有一AB類放大器電路如圖，試求其最大的交流負載功率P_o(max)為何？
　

(A)3W　 (B)5W　 (C)12W　 (D)20W。

0討論
0留言
0追蹤

問題討論

47. 下圖所示電路是理想的運算放大器，若運算放大器進入飽和狀態，V_S可能為下列何者？
　

(A)0V　 (B)3V　 (C)6V　 (D)9V。

0討論
0留言
0追蹤

問題討論

48. 運算放大器電路如圖所示，輸入電阻R_in為下列何者？
　

(A)－1.5R　 (B)－R　 (C)R　 (D)1.5R。

0討論
0留言
0追蹤

問題討論

49. 如圖所示電路，OP1與OP2工作電壓V_CC＝±15V，則下列敘述何者有誤？
　

(A)V_o2輸出範圍為－3至3V　 (B)回授因子（Feedback factor）β＝0.25　 (C)振盪週期5ms　 (D)V_o2輸出為三角波訊號。

0討論
0留言
0追蹤

問題討論

50. 下圖電路為下列何種電路？
　

(A)TTL或閘（OR）　 (B)TTL反或閘（NOR）　 (C)ECL或閘（OR）　 (D)ECL反或閘（NOR）。
