(A)分相（電阻）啟動的單相感應電動機在啟動完成高速運轉時，只剩1個繞組參與運轉　 (B)分相（電容）啟動的單相感應電動機在啟動完成高速運轉時，只剩1個繞組參與運轉　 (C)永久分相電容啟動的單相感應電動機在啟動完成高速運轉時，只剩1個繞組參與運轉　 (D)雙值電容啟動的單相感應電動機在啟動完成高速運轉時，只剩1個電容參與運轉。

0討論
0留言
0追蹤

問題討論

67. 下列對三相感應發電機的描述何者錯誤？　(107年度考題)　

(A)必須以原動機帶動超過同步轉速　 (B)可提供虛功率　 (C)可提供實功率　 (D)未超過額定功率時，轉速超過同步轉速愈多發電量愈大。

0討論
0留言
0追蹤

問題討論

68. 下列對三相感應電動機的描述何者錯誤？　(107年度考題)　

(A)轉子轉速愈高，轉差率愈大　 (B)無載也不能達到同步轉速　 (C)靜止時，轉差率等於1　 (D)正常運轉時，轉差率不等於零。

0討論
0留言
0追蹤

問題討論

69. 下列對通用電動機（universal motor）的描述何者正確？　(107年度考題)　

(A)可以加複激式直流機改裝而成　 (B)可以串激式直流機改裝而成　 (C)可以並激式直流機改裝而成　 (D)可以差複激式直流機改裝而成。

0討論
0留言
0追蹤

問題討論

70. 下列對同一部通用電動機（universal motor）加直流電與加交流電（均方根值與直流值相同）的描述何者正確？　(107年度考題)　

(A)加直流電時磁滯損較大　 (B)加交流電時渦流損較大　 (C)加交流電時輸出轉矩較大　 (D)加交流電時正半週與負半週轉向不同。

0討論
0留言
0追蹤

問題討論

71. 一台三相6極、60Hz感應電動機，若轉差率為10%，其轉子速度為：　(107年度考題)　

(A)1080rpm　 (B)1620rpm　 (C)2160rpm　 (D)3240rpm。

0討論
0留言
0追蹤

問題討論

72. 一台三相感應電動機，原來接於頻率為50Hz電源，若改接於相同電壓60Hz電源，其定子旋轉磁場為原來磁場的多少倍？　(107年度考題)　

(A)5/6　 (B)1　 (C)6/5　 (D)36/25。

0討論
0留言
0追蹤

問題討論

73. 一台單相感應電動機，若轉子與順轉向旋轉磁場之轉差率為0.1，則與其逆轉向旋轉磁場之轉差率為：　(107年度考題)　

(A)－0.9　 (B)0.9　 (C)1.1　 (D)1.9。

0討論
0留言
0追蹤

問題討論

74. 一台三相同步發電機之電壓調整率為負值，代表其連接負載為：　(107年度考題)　

(A)電容性　 (B)電阻性　 (C)電感性　 (D)未連接任何負載。

0討論
0留言
0追蹤

問題討論

75. 一台三相可變磁阻型步進電動機，步進角度15度，若驅動脈波頻率為360pps（每秒脈波數），求該步進電動機轉速為多少rpm？　(107年度考題)　

(A)120　 (B)300　 (C)360　 (D)900。

0討論
0留言
0追蹤

問題討論

76. 下列何種直流電機之電樞繞組方式要加裝均壓線？　(107年度考題)　

(A)蛙腿繞　 (B)波繞　 (C)疊繞　 (D)分布繞。

0討論
0留言
0追蹤

問題討論

77. 下列何種直流發電機在額定電流時，其滿載端電壓與無載端電壓相等？　(107年度考題)　

(A)並激（shunt）　 (B)串激　 (C)平複激（flat compound）　 (D)差複激（differential compound）。

0討論
0留言
0追蹤

問題討論

78. 有關變壓器之開路及短路測試，下列敘述何者正確？　(107年度考題)　

(A)開路測試將低壓側開路，高壓側輸入額定電流　 (B)開路測試將高壓側開路，低壓側輸入額定電壓　 (C)短路測試將低壓側短路，高壓側輸入額定電壓　 (D)短路測試將高壓側短路，低壓側輸入額定電壓。

0討論
0留言
0追蹤

問題討論

79. 下列對蔽極式與雙值電容啟動的單相感應電動機的描述何者錯誤？　(107年度考題)　

(A)蔽極式單相感應電動機效率較高　 (B)雙值電容啟動的單相感應電動機效率較高　 (C)雙值電容啟動的單相感應電動機靠電容啟動　 (D)蔽極式單相感應電動機靠蔽極環啟動。

0討論
0留言
0追蹤

問題討論

80. 一個2000mAh的蓄電池，以0.5C電流放電，是指放電電流為：　(107年度考題)　

(A)2A　 (B)1A　 (C)0.5A　 (D)200mA。

0討論
0留言
0追蹤

問題討論

81. 有一鐵心平均截面積為0.02m²，當其內部產生0.005Wb的磁通時，磁通密度為何？　(108年度考題)　

(A)0.15T　 (B)0.25T　 (C)0.4T　 (D)0.6T。

0討論
0留言
0追蹤

問題討論

82. 有一鐵磁材料在磁場強度為100安．匝/米情況下，產生磁通密度0.8T，請問其導磁係數為何？　(108年度考題)　

(A)0.04H/m　 (B)0.08H/m　 (C)0.004H/m　 (D)0.008H/m。

0討論
0留言
0追蹤

問題討論

83. 有一理想變壓器其額定電壓為500V/50V，若一次側有1000匝線圈，則二次側有幾匝線圈？　(108年度考題)　

(A)100　 (B)500　 (C)10　 (D)50。

0討論
0留言
0追蹤

問題討論

84. 在實際變壓器的等效電路中，以何種元件來表示變壓器的鐵心損失？　(108年度考題)　

(A)電容　 (B)電感　 (C)電阻　 (D)電樞。

0討論
0留言
0追蹤

問題討論

85. 在實際變壓器的等效電路中，以何種元件來表示變壓器的漏磁通效應？　(108年度考題)　

(A)電容　 (B)電感　 (C)電阻　 (D)電樞。

0討論
0留言
0追蹤

問題討論

86. 單相變壓器的開路試驗，主要目的為何？　(108年度考題)　

(A)求取變壓器的銅損　 (B)求取變壓器的激磁導納與鐵損　 (C)測試變壓器的極性　 (D)求取變壓器一次側與二次側的等效阻抗。

0討論
0留言
0追蹤

問題討論

87. 有一單相10kVA變壓器操作於滿載，若功因為0.8落後，且滿載時銅損為200W、鐵損為250W，則變壓器滿載效率約為多少？　(108年度考題)　

(A)0.95　 (B)0.96　 (C)0.97　 (D)0.98。

0討論
0留言
0追蹤

問題討論

88. 有一個1kVA，110V/11V的變壓器連接成升壓型自耦變壓器（110V/121V），則此自耦變壓器的最大操作額定為多少kVA？　(108年度考題)　

(A)1　 (B)2　 (C)10　 (D)11。

0討論
0留言
0追蹤

問題討論

89. 有一10kVA，1kV/100V，Δ-Y連接的三相變壓器，其阻抗標么值為0.02＋j0.05pu，則此變壓器參考至高壓側的每相阻抗實際值為何？　(108年度考題)　

(A)0.006＋j0.015Ω　 (B)0.6＋j0.15Ω　 (C)6＋j15Ω　 (D)0.02＋j0.05Ω。

0討論
0留言
0追蹤

問題討論

90. 單相60Hz，有效值120V的交流弦波電壓源，其峰值約為多少V？　(108年度考題)　

(A)155　 (B)170　 (C)311　 (D)339。

0討論
0留言
0追蹤

問題討論

91. 某一交流電路之視在功率為100kVA，功率因數為0.8領先，則其虛功為多少？　(108年度考題)　

(A)80kVAR　 (B)60kVAR　 (C)－60kVAR　 (D)－80kVAR。

0討論
0留言
0追蹤

問題討論

92. 有一理想變壓器之額定電壓為5V/50V，若二次側連接10Ω的阻抗，則等效至一次側的阻抗值為何？　(108年度考題)　

(A)100Ω　 (B)1kΩ　 (C)1Ω　 (D)0.1Ω。

0討論
0留言
0追蹤

問題討論

93. 有一變壓器在無載時二次側端電壓為231V，滿載時二次側端電壓為220V，則此變壓器之電壓調整率為多少？　(108年度考題)　

(A)5%　 (B)4%　 (C)3%　 (D)6%。

0討論
0留言
0追蹤

問題討論

94. 以下何種裝置可將電能轉變為動能？　(108年度考題)　

(A)發電機　 (B)電動機　 (C)變壓器　 (D)電容器。

0討論
0留言
0追蹤

問題討論

95. 直流電動機主要是靠何種裝置，將線圈的交流電壓轉換成直流電壓？　(108年度考題)　

(A)電樞　 (B)換向片　 (C)電刷　 (D)磁極。

0討論
0留言
0追蹤

問題討論

96. 在直流電動機中，何種方式不能改善電樞反應？　(108年度考題)　

(A)移動電刷　 (B)安裝中間極　 (C)採用疊繞繞組　 (D)安裝補償繞組。

0討論
0留言
0追蹤

問題討論

97. 下列何種直流電動機每安培的電樞電流所產生之轉矩較大，適合用於卡車之啟動電動機、電梯電動機等場合？　(108年度考題)　

(A)外激式直流電動機　 (B)分激式直流電動機　 (C)永磁式直流電動機　 (D)串激式直流電動機。

0討論
0留言
0追蹤

問題討論

98. 何種方法不是積複激式直流電動機的轉速控制方法？　(108年度考題)　

(A)改變分激與串激場的極性　 (B)改變場電阻　 (C)改變電樞電壓　 (D)改變電樞電阻。

0討論
0留言
0追蹤

問題討論

99. 有一台20kW、200V之分激式直流發電機，在額定負載下感應電動勢為220V，此時分激場電流為5A，求發電機之電樞電阻約為多少？　(108年度考題)　

(A)0.09Ω　 (B)0.19Ω　 (C)0.29Ω　 (D)0.39Ω。

0討論
0留言
0追蹤

問題討論

100. 下列何種直流發電機之電壓調整率剛好為零？　(108年度考題)　

(A)過複激式　 (B)欠複積式　 (C)平複激式　 (D)差複激式。

0討論
0留言
0追蹤

問題討論

101. 有一4馬力，120V之直流分激式電動機，滿載時負載電流為20A，轉速為1500rpm，若電樞電阻為0.5Ω，磁場電阻為120Ω，求反電動勢為多少V？　(108年度考題)　

(A)120.5　 (B)116.5　 (C)112.5　 (D)110.5。

0討論
0留言
0追蹤

問題討論

102. 有一200V的直流電動機，其電樞電阻為0.5Ω，滿載時電流為20A，請問瞬間啟動電流為滿載電流的幾倍？　(108年度考題)　

(A)20倍　 (B)15倍　 (C)10倍　 (D)5倍。

0討論
0留言
0追蹤

問題討論

103. 有一同步發電機之額定轉速為1200rpm，產生之交流電頻率為60Hz，此同步發電機之極數有幾極？　(108年度考題)　

(A)4極　 (B)6極　 (C)2極　 (D)8極。

0討論
0留言
0追蹤

問題討論

104. 要將兩台同步發電機並聯運轉時，下列條件何者錯誤？　(108年度考題)　

(A)兩台發電機a相電壓的相角必須相等　 (B)兩台發電機必須有相同的相序　 (C)新並聯的發電機頻率必須比正在運轉之系統的頻率低　 (D)兩台發電機線電壓的有效值必須相等。

0討論
0留言
0追蹤

問題討論

105. 有一部240V，60Hz，Δ連接之四極同步發電機操作在滿載時，供應功因0.75落後之100A的電流，則發電機約可供應多少實功？　(108年度考題)　

(A)51kW　 (B)21kW　 (C)41kW　 (D)31kW。

0討論
0留言
0追蹤

問題討論

106. 有一部220V，50hp，功因0.8領先，Δ連接，60Hz之同步電動機，若忽略其電樞電阻，其摩擦與風阻損失為1kW，且鐵心損失為540W。剛開始時轉軸供應10hp之負載，且功因為0.8領先，則供應給電動機之輸入功率為多少？　(108年度考題)　

(A)9kW　 (B)7kW　 (C)6kW　 (D)8kW。

0討論
0留言
0追蹤

問題討論

107. 有一部40極之同步電動機，操作於額定轉速時之電氣頻率為60Hz，則其額定轉速為多少？　(108年度考題)　

(A)90rpm　 (B)180rpm　 (C)360rpm　 (D)720rpm。

0討論
0留言
0追蹤

問題討論

108. 有一部20kVA，200V，四極60Hz，Y接的三相同步發電機，在開路試驗時外加場電流3A可得200V線電壓，在短路試驗時外加場電流2.5A可得57.7A電樞電流，求此發電機的短路比（Short-circuit ratio）？　(108年度考題)　

(A)19.2　 (B)23　 (C)1.2　 (D)0.83。

0討論
0留言
0追蹤

問題討論

109. 某同步馬達三相，Y接、六極、60Hz，20kVA，200V。其特性經測試為：開路測試：激磁場繞組電流6.5A，端電壓200V。短路測試：激磁場繞組電流6.5A，短路電樞電流50A。此同步馬達運轉在滿載且功因0.8領先，試求滿載時所需之激磁電流約為何？　(108年度考題)　

(A)12.5A　 (B)11.5A　 (C)10.5A　 (D)9A。

0討論
0留言
0追蹤

問題討論

110. 有一部220V，20hp，四極，60Hz，Y接感應電動機，滿載轉差率是3%，試問滿載時轉子速度為多少？　(108年度考題)　

(A)1854rpm　 (B)1710rpm　 (C)1800rpm　 (D)1746rpm。

0討論
0留言
0追蹤

問題討論

111. 有一部200V，20hp，四極，60Hz，Y接感應電動機，滿載轉差率是5%，試問滿載時軸轉矩是多少？　(108年度考題)　

(A)83.3N．m　 (B)79.2N．m　 (C)81.6N．m　 (D)76.8N．m。

0討論
0留言
0追蹤

問題討論

112. 有一部480V，60Hz，25hp，三相感應電動機，在功因0.85落後的情況下汲取30A電流，定子銅損是1.1kW，轉子銅損是250W，摩擦與風阻損是200W，鐵心損失是1kW，雜散損失可忽略。此電動機之氣隙功率為多少？　(108年度考題)　

(A)20.1kW　 (B)19.1kW　 (C)18.85kW　 (D)18.65kW。

0討論
0留言
0追蹤

問題討論

113. 有一部20hp，60Hz，480V三相感應電動機，在功因0.85落後時汲取24A電流，定子銅損為800W，轉子銅損為280W，摩擦與風阻損是240W，鐵心損失是720W，雜散損失可忽略。此電動機之轉換功率（P_conv）為多少？　(108年度考題)　

(A)16.16kW　 (B)15.44kW　 (C)15.16kW　 (D)14.92kW。

0討論
0留言
0追蹤

問題討論

114. 有一部400V，30hp，四極，60Hz，Y接感應電動機，滿載轉差率為4%，請問在額定負載時的轉子感應電壓頻率為多少？　(108年度考題)　

(A)3Hz　 (B)60Hz　 (C)57.6Hz　 (D)2.4Hz。

0討論
0留言
0追蹤

問題討論

115. 有一部繞線式轉子的感應電動機，在外加轉子電阻的情況下，何者會有最低的脫出轉速？　(108年度考題)　

(A)外加轉子電阻2Ω　 (B)外加轉子電阻1Ω　 (C)外加轉子電阻0.5Ω　 (D)外加轉子電阻0.2Ω。

0討論
0留言
0追蹤

問題討論

116. 在三相感應電動機的速度控制中，何者不是用於定子方面的控速方法？　(108年度考題)　

(A)改變極數　 (B)改變外加電阻　 (C)改變外加頻率　 (D)改變外加電壓。

0討論
0留言
0追蹤

問題討論

117. 在量測三相感應電動機的參數時，何者不是常用的方法？　(108年度考題)　

(A)無載試驗　 (B)直流電阻量測　 (C)短路試驗　 (D)堵轉試驗。

0討論
0留言
0追蹤

問題討論

118. 一台10hp、220V，60Hz，四極之三相感應電動機，若其電源頻率與二次電路電阻不變，則電源電壓降為200V時，下列敘述何者正確？　(108年度考題)　

(A)轉矩維持100%　 (B)轉矩降為83%　 (C)轉矩降為91%　 (D)電源輸入功率維持100%。

0討論
0留言
0追蹤

問題討論

119. 下列何者不是單相感應電動機的啟動方法？　(108年度考題)　

(A)蔽極啟動法　 (B)電容啟動繞組　 (C)分相繞組法　 (D)阻尼籠繞組。

0討論
0留言
0追蹤

問題討論

120. 有一部四相步進馬達，若轉子凸極數為18，則步進角為何？　(108年度考題)　

(A)1.8°　 (B)5°　 (C)15°　 (D)20°。

0討論
0留言
0追蹤

問題討論

121. 一個25mH的電感器通以5A的直流電流，此電感器內部產生的磁鏈為：　(109年度考題)　

(A)0.5韋伯－匝　 (B)0.3韋伯－匝　 (C)0.125韋伯－匝　 (D)0.225韋伯－匝。

0討論
0留言
0追蹤

問題討論

122. 額定60Hz、11.4kV/380V的單相變壓器，如果使用在50Hz的配電網路，則此變壓器的額定電壓為：　(109年度考題)　

(A)6.9kV/220V　 (B)9.5kV/317V　 (C)11.4kV/380V　 (D)13.7kV/456V。

0討論
0留言
0追蹤

問題討論

123. 變壓器、電動機及發電機的鐵心都用許多疊片組合而成，其目的為何？　(109年度考題)　

(A)減少磁滯損失　 (B)減少銅線電阻產生的焦爾熱損失　 (C)減少機械振動損失　 (D)減少渦流損失。

0討論
0留言
0追蹤

問題討論

124. 三部相同規格的雙繞組單相變壓器連接成如下圖的電路，作三相電力傳輸，這種接法是：
　(109年度考題)　

(A)Y-Δ接法　 (B)V-V接法　 (C)史考特接法　 (D)Δ-Δ接法。

0討論
0留言
0追蹤

問題討論

125. 一部單相變壓器，以額定電壓實施開路試驗時，測得功率為0.016標么；以額定電流實施短路試驗時，測得功率為0.012標么。此變壓器供應功率因數0.8落後的額定負載時，其效率為：　(109年度考題)　

(A)96.6%　 (B)97.0%　 (C)98.5%　 (D)99.2%。

0討論
0留言
0追蹤

問題討論

126. 一部1000VA，220/110V之單相變壓器，實施短路試驗時，在高壓側測得電壓為15V，電流為4.5A，功率消耗為50W。此變壓器以高壓側為參考的漏磁電抗X_eq為：　(109年度考題)　

(A)1.39Ω　 (B)2.24Ω　 (C)3.75Ω　 (D)4.68Ω。

0討論
0留言
0追蹤

問題討論

127. 一部220V，60Hz之正常運轉變壓器，使用於220V，50Hz之電源上，則最大磁通量的變化為：　(109年度考題)　

(A)最大磁通量與效率不變　 (B)最大磁通量減少，效率增加　 (C)最大磁通量增加，效率減少　 (D)最大磁通量減少，效率減少。

0討論
0留言
0追蹤

問題討論

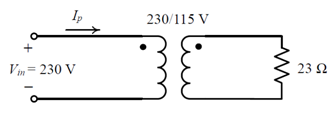

128. 一個23Ω的電阻性負載經一部230/115V的單相變壓器，從230V的交流電源供電，如下圖所示。變壓器一次側的電流I_p為：
　(109年度考題)　

(A)1A　 (B)2A　 (C)2.5A　 (D)5A。

0討論
0留言
0追蹤

問題討論

129. 變壓器等效電路標么值的計算與變壓器的匝數比為：　(109年度考題)　

(A)成正比　 (B)成反比　 (C)平方正比　 (D)無關。

0討論
0留言
0追蹤

問題討論

130. 二台50kVA單相變壓器如接成V-V連接，則輸出容量為：　(109年度考題)　

(A)50kVA　 (B)57.7kVA　 (C)86.6kVA　 (D)100kVA。

0討論
0留言
0追蹤

問題討論

131. 一部額定100VA，110/10V的雙繞組變壓器，連接成110/100V的降壓型自耦變壓器，此自耦變壓器的容量為：　(109年度考題)　

(A)100VA　 (B)500VA　 (C)1.0kVA　 (D)1.5kVA。

0討論
0留言
0追蹤

問題討論

132. 15kVA的變壓器，滿載鐵損是90W，銅損是250W，求60%負載時變壓器的損失約為：　(109年度考題)　

(A)90W　 (B)150W　 (C)180W　 (D)340W。

0討論
0留言
0追蹤

問題討論

133. 某一直流電動機輸出1kW的機械功率時，轉速為796rpm，此電動機輸出的轉矩為：　(109年度考題)　

(A)113N-m　 (B)85.2N-m　 (C)46.7N-m　 (D)12.0N-m。

0討論
0留言
0追蹤

問題討論

134. 有關永磁式直流電動機的特性，下列何者錯誤？　(109年度考題)　

(A)效率較相同容量的並激式直流電動機高　 (B)重量與體積都小於相同容量的並激式直流電動機　 (C)電樞反應可能使永磁式直流電動機產生去磁的危險　 (D)永磁式直流電動機所使用的磁性材料比一般鋼材有更好的機械強度。

0討論
0留言
0追蹤

問題討論

135. 下列何者不是並激式直流發電機無法建立電壓的原因？　(109年度考題)　

(A)沒有剩磁　 (B)場電阻大於臨界場電阻　 (C)轉速低於臨界轉速　 (D)負載電阻過大。

0討論
0留言
0追蹤

問題討論

136. 兩部直流發電機A與B之外部特性曲線如右圖所示，V_T為端電壓，I_L為負載電流，下列何者正確？
　(109年度考題)　

(A)A為並激發電機，B為串激發電機　 (B)A為串激發電機，B為並激發電機　 (C)A為串激發電機，B為複激發電機　 (D)A為複激發電機，B為並激發電機。

0討論
0留言
0追蹤

問題討論

137. 一部他激式直流發電機供給10kW、200V負載，電樞電阻為0.1Ω，場電阻為5Ω。若每只電刷壓降為1V，請問該發電機電樞繞組的感應電動勢為何？　(109年度考題)　

(A)251V　 (B)252V　 (C)206V　 (D)207V。

0討論
0留言
0追蹤

問題討論

138. 電壓200V，輸出20kW之直流分激式電動機，電樞電流為100A，電樞電阻為0.1Ω，轉速為1500rpm。若忽略電刷壓降，當電樞電流為60A時，轉速約為：　(109年度考題)　

(A)1511rpm　 (B)1521rpm　 (C)1531rpm　 (D)1541rpm。

0討論
0留言
0追蹤

問題討論

139. 有一部1kW之直流他激式電動機，電樞電阻為0.1Ω，電樞電流為50A，利用電壓控制法調整轉速，在轉速為2000rpm時，輸入電壓為105V。若電樞電流與激磁條件不變，其轉速降至1500rpm時，輸入電壓變為多少伏特？　(109年度考題)　

(A)100　 (B)90　 (C)80　 (D)75。

0討論
0留言
0追蹤

問題討論

140. 某直流電動機，其輸入電壓及電流分別為100V，7.46A，效率為85%，則輸出馬力數為：　(109年度考題)　

(A)1Hp　 (B)0.85Hp　 (C)1.70Hp　 (D)2Hp。

0討論
0留言
0追蹤

問題討論

141. 下列有關三相同步電動機啟動之敘述，何者正確？　(109年度考題)　

(A)可串接啟動電阻協助啟動　 (B)可降低電源電壓啟動　 (C)可利用阻尼繞阻之感應啟動　 (D)可慢慢增加場電流來啟動。

0討論
0留言
0追蹤

問題討論

142. 比較火力發電廠與水力發電廠所使用的同步發電機，下列何者正確？　(109年度考題)　

(A)火力發電廠以汽輪機作為原動力，轉速快，發電機為極數少的隱極式同步機　 (B)水力發電廠以水輪機作為原動力，轉速慢，發電機為極數少的隱極式同步機　 (C)火力發電廠以水輪機作為原動力，轉速快，發電機為極數多的凸極式同步機　 (D)水力發電廠以汽輪機作為原動力，轉速慢，發電機為極數多的凸極式同步機。

0討論
0留言
0追蹤

問題討論

143. 下圖為同步電動機的V形曲線，對於此圖形的描述，何者錯誤？
　(109年度考題)　

(A)曲線的縱座標為電樞電流，橫座標為磁場電流　 (B)虛線連接各曲線的最低點，在此虛線上的工作點功率因數為1　 (C)曲線的縱座標為磁場電流，橫座標為電樞電壓　 (D)三條V形曲線中，最上方的曲線代表輸出功率最大的曲線。

0討論
0留言
0追蹤

問題討論

144. 三相10馬力、220V、四極、60Hz的同步電動機，滿載時轉速為1800rpm，半載時的轉速為：　(109年度考題)　

(A)900rpm　 (B)1800rpm　 (C)2700rpm　 (D)3600rpm。

0討論
0留言
0追蹤

問題討論

145. 三相凸極式同步發電機的直軸同步電抗X_d與交軸同步電抗X_q的關係是：　(109年度考題)　

(A)X_d＜X_q　 (B)X_d＝X_q　 (C)X_d＞X_q　 (D)X_d＝－X_q。

0討論
0留言
0追蹤

問題討論

146. 三相250kVA、50Hz、480V、Y接之同步發電機，在額定開路電壓時測得磁場電流為4.3A；在額定短路電流時測得磁場電流為5.1A，則此同步發電機之短路比（SCR）為：　(109年度考題)　

(A)0.843　 (B)1.186　 (C)0.521　 (D)1.92。

0討論
0留言
0追蹤

問題討論

147. 下列何者為無窮母線（infinite bus）的正確意義？　(109年度考題)　

(A)長程輸電線起始點所連接的匯流排　 (B)連接變壓器低壓側的匯流排　 (C)頻率、電壓都維持不變的匯流排　 (D)感應電動機端點連接的匯流排。

0討論
0留言
0追蹤

問題討論

148. 工廠中裝設空轉的同步電動機，其目的為何？　(109年度考題)　

(A)提供無效功率　 (B)降低三相電壓不平衡率　 (C)吸收諧波電流　 (D)防止電壓驟降。

0討論
0留言
0追蹤

問題討論

149. 關於繞線轉子感應電動機插入外部電阻的作用，下列何者錯誤？　(109年度考題)　

(A)可提升啟動轉矩　 (B)可提升最大轉矩　 (C)可控制電動機轉速　 (D)可降低啟動電流。

0討論
0留言
0追蹤

問題討論

150. 三相鼠籠式感應電動機啟動時，為降低啟動電流，下列何者錯誤？　(109年度考題)　

(A)可用Y-Δ啟動　 (B)可用自耦變壓器降壓啟動　 (C)可串聯電阻啟動　 (D)可串聯電容器啟動。

0討論
0留言
0追蹤

問題討論

151. 一部三相四極60Hz感應電動機的轉子電流頻率為0.9Hz，其轉子的轉速應為：　(109年度考題)　

(A)1665rpm　 (B)1712rpm　 (C)1773rpm　 (D)1805rpm。

0討論
0留言
0追蹤

問題討論

152. 一部電容啟動式單相感應電動機，其離心開關的動作為：　(109年度考題)　

(A)啟動、運轉時都閉合，故障時開啟　 (B)啟動時閉合，運轉時開啟　 (C)啟動時開啟，運轉時閉合　 (D)啟動、運轉時都開啟，故障時閉合。

0討論
0留言
0追蹤

問題討論

153. 一部三相感應電動機由市電供電運轉，如果其轉速提升至超過同步轉速，則關於此電動機下列何者正確？　(109年度考題)　

(A)會產生無效功率，但仍會從市電吸收有效功率　 (B)會產生有效功率，但仍會從市電吸收無效功率　 (C)會產生有效功率及無效功率送至市電　 (D)會從市電吸收有效功率及無效功率。

0討論
0留言
0追蹤

問題討論

154. 鼠籠式感應電動機使用深窄導體轉子（deep-bar rotor），轉子的導體棒嵌入轉子鐵心中，如下圖所示。下列敘述何者錯誤？
　(109年度考題)　

(A)轉速接近同步速度時，轉子電流頻率甚低，導體截面的電流分布均勻，導體棒電阻小　 (B)下層導體的磁交鏈較多，因此漏電感大；上層導體的磁交鏈較少，因此漏電感小　 (C)啟動時，轉子電流頻率高，下層導體電流密度較小，上層導體電流密度較大　 (D)啟動時，轉子導體電阻小，效率高；運轉時，轉子導體電阻大，可產生大轉矩。
