1. 下列何者為運算放大器的編號？　

(A)C106B　 (B)1N4001　 (C)2SC1815　 (D)μA741。

0討論
0留言
0追蹤

問題討論

2. 樞密特觸發電路之輸出波形為何？　

(A)方波　 (B)正弦波　 (C)三角波　 (D)鋸齒波。

0討論
0留言
0追蹤

問題討論

3. 如圖所示，為電晶體的符號表示法，其中a、b、c三個端子依序分別表示電晶體的：
　

(A)射極、基極、集極　 (B)基極、集極、射極　 (C)集極、射極、基極　 (D)基極、射極、集極。

0討論
0留言
0追蹤

問題討論

4. 電晶體共射極（Common Emitter）放大器特性測試實驗所得到的輸入特性曲線為何？　

(A)

　 (B)

　 (C)

　 (D)

0討論
0留言
0追蹤

問題討論

5. 如圖所示之達靈頓（Darlington）電路，下列敘述何者錯誤？
　

(A)Q₁與Q₂之連接屬於直接耦合　 (B)輸入阻抗極高　 (C)輸出阻抗極低　 (D)電流增益約為1。

0討論
0留言
0追蹤

問題討論

6. dBm之定義是：1毫瓦的功率消耗在多少電阻上之值？　

(A)100Ω　 (B)500Ω　 (C)600Ω　 (D)1000Ω。

0討論
0留言
0追蹤

問題討論

7. 如圖所示，此曲線為下列何種FET的I_D-V_GS特性曲線？（V_T為臨界電壓）
　

(A)N通道JFET　 (B)N通道空乏型MOSFET　 (C)P通道增強型MOSFET　 (D)N通道增強型MOSFET。

0討論
0留言
0追蹤

問題討論

8. 如圖所示之電路，為何種電路？
　

(A)石英晶體振盪器　 (B)穩壓電路　 (C)非反相放大器　 (D)樞密特觸發器（Schmitt trigger）。

0討論
0留言
0追蹤

問題討論

9. 電晶體放大電路h參數之敘述，下列何者正確？　

(A)h_i是從信號輸入端看進去的交流等效電阻　 (B)h_f是逆向電壓增益　 (C)h_f是順向電壓增益　 (D)h_o是從信號輸出端看進去的交流等效電阻。

0討論
0留言
0追蹤

問題討論

10. 在P型半導體中，傳導電流的主要載子為何？　

(A)電子　 (B)離子　 (C)電洞　 (D)質子。

0討論
0留言
0追蹤

問題討論

11. 半導體的原子結構中，最外層軌道上的電子數為多少？　

(A)少於4個　 (B)等於4個　 (C)多於4個　 (D)依材料而定。

0討論
0留言
0追蹤

問題討論

12. 稽納二極體常應用於何種電路？　

(A)放大電路　 (B)濾波電路　 (C)整流電路　 (D)穩壓電路。

0討論
0留言
0追蹤

問題討論

13. PN接面二極體，欲使其達到順向偏壓導通，則其外加電壓極性何者正確？　

(A)P加正極，N加正極　 (B)P加負極，N加正極　 (C)P加正極，N加負極　 (D)P加負極，N加負極。

0討論
0留言
0追蹤

問題討論

14. 欲使鍺或矽形成N型半導體，應加入之雜質為何？　

(A)三價元素　 (B)四價元素　 (C)五價元素　 (D)六價元素。

0討論
0留言
0追蹤

問題討論

15. NPN電晶體若欲工作在作用區（active region）則：　

(A)基射接面需順偏，基集接面需順偏　 (B)基射接面需順偏，基集接面需反偏　 (C)基射接面需反偏，基集接面需順偏　 (D)基射接面需反偏，基集接面需反偏。

0討論
0留言
0追蹤

問題討論

16. 電晶體電路中，在正常情況下若將電晶體當成開關，當OFF狀態時，其工作區域為：　

(A)線性工作區　 (B)截止區　 (C)飽和區　 (D)負電阻區。

0討論
0留言
0追蹤

問題討論

17. 如圖所示之電路，屬於下列何種偏壓電路？
　

(A)固定偏壓電路　 (B)集極回授偏壓電路　 (C)射極回授偏壓電路　 (D)基極分壓偏壓電路。

0討論
0留言
0追蹤

問題討論

18. 二極體逆向偏壓愈大，則空乏區寬度的變化情形，下列何者正確？　

(A)變大　 (B)變小　 (C)不變　 (D)不一定。

0討論
0留言
0追蹤

問題討論

19. 設有一放大器之輸入功率為100mW，輸出功率為10W，則其功率增益為多少分貝？　

(A)40dB　 (B)20dB　 (C)30dB　 (D)10dB。

0討論
0留言
0追蹤

問題討論

20. 如圖所示電路，為何種濾波器電路？
　

(A)低通濾波器　 (B)高通濾波器　 (C)帶通濾波器　 (D)帶拒濾波器。

0討論
0留言
0追蹤

問題討論

21. 增強型P通道絕緣閘MOSFET的符號為何？　

(A)

　 (B)

　 (C)

　 (D)

0討論
0留言
0追蹤

問題討論

22. 如圖所示之電路符號，為何種電子元件？
　

(A)JFET　 (B)N通道空乏型MOSFET　 (C)N通道增強型MOSFET　 (D)P通道空乏型MOSFET。

0討論
0留言
0追蹤

問題討論

23. 大型積體電路LSI是指在一個晶片上所含零件數為何？　

(A)100個以下　 (B)100～1000個　 (C)1000～10000個　 (D)10000個以上。

0討論
0留言
0追蹤

問題討論

24. 下列電子元件中，何者是靠單一種載子來傳導電流？　

(A)雙極性電晶體　 (B)發光二極體　 (C)稽納二極體　 (D)場效電晶體。

0討論
0留言
0追蹤

問題討論

25. 若理想運算放大器的輸入阻抗為Ri，輸出阻抗為Ro，則下列何者正確？　

(A)Ri＝0，Ro＝0　 (B)Ri＝∞，Ro＝0　 (C)Ri＝0，Ro＝∞　 (D)Ri＝∞，Ro＝∞。

中油公司考古題 110年電子概論

主題分類

1. 下列何者為運算放大器的編號？

2. 樞密特觸發電路之輸出波形為何？

3. 如圖所示，為電晶體的符號表示法，其中a、b、c三個端子依序分別表示電晶體的：

4. 電晶體共射極（Common Emitter）放大器特性測試實驗所得到的輸入特性曲線為何？

5. 如圖所示之達靈頓（Darlington）電路，下列敘述何者錯誤？

6. dBm之定義是：1毫瓦的功率消耗在多少電阻上之值？

7. 如圖所示，此曲線為下列何種FET的I_D-V_GS特性曲線？（V_T為臨界電壓）

8. 如圖所示之電路，為何種電路？

9. 電晶體放大電路h參數之敘述，下列何者正確？

10. 在P型半導體中，傳導電流的主要載子為何？

11. 半導體的原子結構中，最外層軌道上的電子數為多少？

12. 稽納二極體常應用於何種電路？

13. PN接面二極體，欲使其達到順向偏壓導通，則其外加電壓極性何者正確？

14. 欲使鍺或矽形成N型半導體，應加入之雜質為何？

15. NPN電晶體若欲工作在作用區（active region）則：

16. 電晶體電路中，在正常情況下若將電晶體當成開關，當OFF狀態時，其工作區域為：

17. 如圖所示之電路，屬於下列何種偏壓電路？

18. 二極體逆向偏壓愈大，則空乏區寬度的變化情形，下列何者正確？

19. 設有一放大器之輸入功率為100mW，輸出功率為10W，則其功率增益為多少分貝？

20. 如圖所示電路，為何種濾波器電路？

21. 增強型P通道絕緣閘MOSFET的符號為何？

22. 如圖所示之電路符號，為何種電子元件？

23. 大型積體電路LSI是指在一個晶片上所含零件數為何？

24. 下列電子元件中，何者是靠單一種載子來傳導電流？

25. 若理想運算放大器的輸入阻抗為Ri，輸出阻抗為Ro，則下列何者正確？

申論題型

1. 如圖所示為示波器螢光幕顯示的波形，若時間調整鈕TIME/DIV＝2ms/DIV，振幅調整鈕VOLTS/DIV＝1V/DIV，則該波形之頻率等於_____Hz。

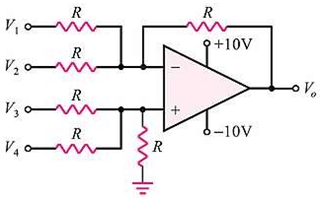

1. 如圖所示之理想運算放大器電路，R＝1kΩ，若V₁＝－1V，V₂＝2V，V₃＝－3V時，V_o＝0V，則V₄等於_____伏特。

1. 如圖所示電路，欲使I_z＝6mA，則R值應為_____kΩ。

1. 如圖所示電路，為矽質電晶體電路；若β＝100，R_C＝1kΩ，R₁＝10kΩ，R₂＝15kΩ，V_CC＝10V，V_C＝5V時，I_C為_____mA。
