3. 下列何者為奈魁士準則（Nyquist cR_iteR_ion）特性之正確描述？　

(A)提供系統絕對穩定性及穩定系統的穩定程度　 (B)提供系統時間響應的資料　 (C)可用來研究具有時間提前的系統　 (D)可用來修改線性系統。

0討論
0留言
0追蹤

問題討論

4. 有一R、L、C相互並聯而成之電路，未加任何電源，L＝1H，R、C皆為常數。已知t＞0時，電感之電流為iL(t)＝e^-2tsin4t A，求此電路之R＝？　

(A)2Ω　 (B)3Ω　 (C)4Ω　 (D)5Ω。

0討論
0留言
0追蹤

問題討論

5. 有一電容器接於一直流電壓，其儲存的電荷量為3000μC，能量為150mJ，則此電容器的電容值為多少？　

(A)30μF　 (B)40μF　 (C)50μF　 (D)60μF。

0討論
0留言
0追蹤

問題討論

6. 有一電壓源V(t)＝30＋10sin2t V，與R、L串聯，R＝3Ω、L＝2H。求電路所消耗之平均功率？　

(A)410W　 (B)128W　 (C)306W　 (D)345W。

0討論
0留言
0追蹤

問題討論

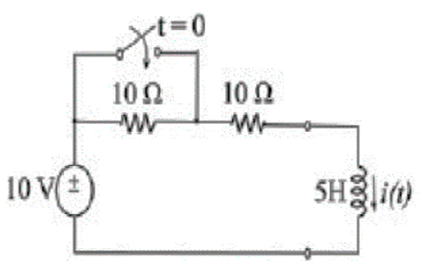

7. 如圖所示電路中，開關已打開一段很長的時間，在t＝0開關閉合前已達到穩態狀況，求開關閉合後的電感器電流t(i)為何？　

(A)1－0.5e^-4tA　 (B)1－0.5e^-2tA　 (C)2－e^-4tA　 (D)2－e^-2tA。

0討論
0留言
0追蹤

問題討論

8. 以下何者愈大，代表運算放大器之抗雜訊能力愈好？　

(A)CMRR值　 (B)輸入阻抗　 (C)轉動率SR　 (D)開迴路。

0討論
0留言
0追蹤

問題討論

9. 下列何者不是控制系統單位步階輸入之時域暫態響應的規格（specification）？　

(A)尖峰時間（peak time）　 (B)上升時間（R_ise time）　 (C)最大超越量（maximum overshoot）　 (D)穩態時間（steady-state time）。

0討論
0留言
0追蹤

問題討論

10. 請求出電壓v(t)＝10cos（10t＋30˚）的振盪週期T，及與電流i(t)＝－5sin（10t－70˚）間的相位關係為何？　

(A)π/5，電壓領先電流10˚ (B)π/5，電流領先電流10˚ (C)π/10，電壓領先電流100˚ (D)π/10，電流領先電流100˚。

0討論
0留言
0追蹤

問題討論

11. 下列直流電動機，何者具有高起動轉矩？　

(A)分激式電動機　 (B)永磁式電動機　 (C)串激式電動機　 (D)差複激式電動機。

0討論
0留言
0追蹤

問題討論

12. 一單相變壓器，輸入電壓為230伏特，無載電流為2.1安培，鐵損為50瓦，其激磁電流為？　

(A)1.594安培　 (B)2.089安培　 (C)1.016安培　 (D)0.111安培。

0討論
0留言
0追蹤

問題討論

13. 有一個RL串聯低通濾波器的截止頻率為4kHz，假設電阻R＝10kΩ，求電感L及24kHz時的| H(jω) |為何？　

(A)0.40H，0.164　 (B)2.50H，0.707　 (C)0.40H，0.707　 (D)2.50H，0.164。

0討論
0留言
0追蹤

問題討論

14. 半導體之電中性是指？　

(A)沒有電荷存在　 (B)沒有自由電子　 (C)沒有主要載子　 (D)有等量的正電荷與負電荷。

0討論
0留言
0追蹤

問題討論

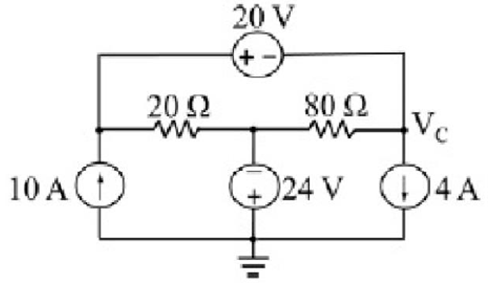

15. 如圖所示電路，節點電壓V_C為何？　

(A)14V　 (B)28V　 (C)42V　 (D)56V。

0討論
0留言
0追蹤

問題討論

16. 有一交流電源供給RLC並聯電路，若R＝10Ω，XL＝5Ω，XC＝10Ω，則電源電流與電源電壓的相位關係為何？　

(A)電流相位超前電壓相位　 (B)電流與電壓同相位　 (C)無法判斷　 (D)電流相位落後電壓相位。

0討論
0留言
0追蹤

問題討論

17. 有一個5H的電感器，若通過該電感器的電流在2秒由1A增至5A，求電感器兩端的感應電壓大小？　

(A)12V　 (B)10V　 (C)8V　 (D)6V。

0討論
0留言
0追蹤

問題討論

18. 稽納二極體最常應用於什麼電路？　

(A)放大　 (B)穩壓　 (C)負載　 (D)以上皆可。

0討論
0留言
0追蹤

問題討論

19. 關於BJT與FET的比較何者有誤？　

(A)FET速度較慢　 (B)BJT頻率響應較差　 (C)BJT熱穩定度較差　 (D)FET輸入阻抗較大。

0討論
0留言
0追蹤

問題討論

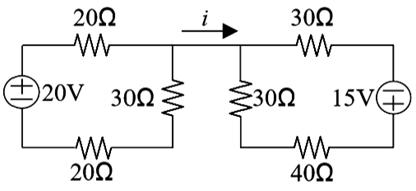

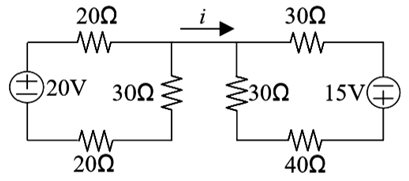

20. 根據下圖，i值最接近以下何者？　

(A)0A　 (B)1A　 (C)2A　 (D)3A。

0討論
0留言
0追蹤

問題討論

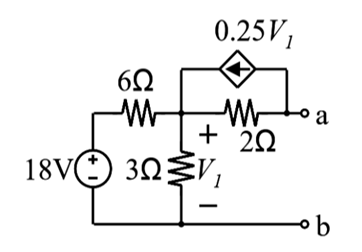

21. 在下圖電路中，求端點a-b看入之戴維寧等效電壓Vth＝？　

(A)6V　 (B)9V　 (C)12V　 (D)15V。

0討論
0留言
0追蹤

問題討論

22. 有一電容器C＝5μF，其兩端電壓Vc＝30cos（2000t＋25˚）V，求電容器之電抗值？　

(A)－60Ω　 (B)－100Ω　 (C)－40Ω　 (D)－80Ω。

0討論
0留言
0追蹤

問題討論

23. 一般矽材料二極體兩端的順向偏壓隨溫度的變化量約為？　

(A)－2.5mV/˚C　 (B)＋1mV/˚C　 (C)＋2.5mV/˚C　 (D)－1mV/˚C。

0討論
0留言
0追蹤

問題討論

24. 下列哪一種二極體專門應用在穩定電壓方面？　

(A)蕭特基二極體（Schottky barR_ier diode）　 (B)雷射二極體（laser diode）　 (C)稽納二極體（Zener diode）　 (D)發光二極體（light emitting diode）。

0討論
0留言
0追蹤

問題討論

25. 下列有關對稱函數的傅立葉級數展開之敘述，何者有誤？　

(A)偶對稱函數不存在正弦波成分　 (B)四分之一波對稱函數僅存在偶次諧波成分　 (C)半波對稱函數僅存在奇次諧波成分　 (D)奇對稱函數不存在餘弦波成分。

0討論
0留言
0追蹤

問題討論

26. 二極體之逆向飽和電流通常會隨溫度之上升而？　

(A)不一定　 (B)變小　 (C)無變化　 (D)變大。

0討論
0留言
0追蹤

問題討論

27. 下列何者不是理想運算放大器之特性？　

(A)A_no＝∞　 (B)零電流輸出　 (C)BW＝∞　 (D)R_i＝∞。

0討論
0留言
0追蹤

問題討論

28. 所謂的超大型積體電路（VLSI），係指在一個半導體晶片上的零件數目為：　

(A)10～100個　 (B)10000個以上　 (C)100～1000個　 (D)1000～10000個。

0討論
0留言
0追蹤

問題討論

29. 有關A/D轉換器之特性，下列敘述何者錯誤？　

(A)並聯型A/D轉換器的基本元件之一為數位編碼器（優先編碼器）　 (B)通常並聯型A/D轉換器之轉換時間比計數器型A/D轉換器之轉換時間短　 (C)積分器為雙斜型A/D轉換器之基本元件　 (D)4位元輸出的並聯型A/D轉換器需要使用4個比較器。

0討論
0留言
0追蹤

問題討論

30. 一個8位元的D/A轉換器，其輸出電壓為0～10V，則其解析度約為？　

(A)39mV　 (B)49mV　 (C)59mV　 (D)29mV。

0討論
0留言
0追蹤

問題討論

31. 當場效電晶體（FET）作為放大器的第一級時，是利用它的什麼優點？　

(A)輸出阻抗大　 (B)電流增益大　 (C)輸入阻抗小　 (D)輸入阻抗大。

0討論
0留言
0追蹤

問題討論

32. 放大器的設計，若要改善對信號之延遲現象，可：　

(A)增加頻率響應寬度　 (B)提高電源電壓　 (C)提高增益　 (D)穩定偏壓。

0討論
0留言
0追蹤

問題討論

33. 電晶體放大器之效率為75%，若電源供給電能無限制，電晶體能承受10W之功率，則該電路最大輸出功率為：　

(A)10W　 (B)30W　 (C)7.5W　 (D)25W。

0討論
0留言
0追蹤

問題討論

34. 有關MOSFET之敘述，下列何者錯誤？（VGS為閘極至源極之電壓）　

(A)增強型n通道MOSFET之臨界電壓（VT）值為正　 (B)空乏型n通道MOSFET其VGS可接負電壓或正電壓　 (C)增強型p通道MOSFET其VGS若接正電壓則無法建立通道　 (D)空乏型MOSFET本身結構中並無通道存在。

0討論
0留言
0追蹤

問題討論

35. 通常接面場效電晶體（JEET）輸入阻抗大是因為：　

(A)閘極使用順向偏壓所造成　 (B)溫度效應　 (C)表面效應　 (D)閘極的反向偏壓漏電流（Leadage Current）。

0討論
0留言
0追蹤

問題討論

36. 某電晶體之β值為99，則其α值應為？（題目修改，但不影響答案）　

(A)0.985　 (B)0.995　 (C)0.99　 (D)0.98。

0討論
0留言
0追蹤

問題討論

37. 如圖表示：　

(A)P型MOSFET　 (B)N型MOSFET　 (C)P型JFET　 (D)N型JFET。

0討論
0留言
0追蹤

問題討論

38. 效率最高的放大器是：　

(A)A類　 (B)B類　 (C)AB類　 (D)C類。

0討論
0留言
0追蹤

問題討論

39. 一個三級放大電路，各級電壓分別為10dB、20dB、30dB則總電壓增益為：　

(A)30dB　 (B)60dB　 (C)50dB　 (D)90dB。

0討論
0留言
0追蹤

問題討論

40. 電晶體放大電路中，同時具有電流增益與電壓增益的放大器是：　

(A)CE　 (B)CB　 (C)CC　 (D)以上皆非。

0討論
0留言
0追蹤

問題討論

41. 下列何者不是振盪的要件？　

(A)負回授　 (B)正回授　 (C)總相移為360˚ (D)回授量與增益的乘積≧1。

0討論
0留言
0追蹤

問題討論

42. 電阻電容耦合串級放大器的耦合電容功用為何？　

(A)阻隔前後級之直流電壓　 (B)降低輸入阻抗　 (C)降低熱雜訊　 (D)作前後兩級之阻抗匹配。

0討論
0留言
0追蹤

問題討論

43. 差動放大器的Ad＝100，Ac＝0.1，若CMRR以分貝（dB）表示時為多少？　

(A)10dB　 (B)1000dB　 (C)30dB　 (D)60dB。

0討論
0留言
0追蹤

問題討論

44. 下列有關編號555積體電路與電阻及電容組合之電路，何者正確？　

(A)放大器　 (B)整流器　 (C)數位邏輯閘　 (D)方波產生器。

0討論
0留言
0追蹤

問題討論

45. 下列何者為主動元件？　

(A)電容器　 (B)電晶體　 (C)電阻器　 (D)天線線圈。

0討論
0留言
0追蹤

問題討論

46. 某一差動放大器之共模增益Ac＝50，差模增益Ad＝150則其共模拒斥比（CMRR）為：　

(A)0.3　 (B)1/3　 (C)30　 (D)3。

0討論
0留言
0追蹤

問題討論

47. 欲設計一個非同步12模計數器，至少需要幾個正反器？　

(A)4個　 (B)6個　 (C)3個　 (D)5個。

0討論
0留言
0追蹤

問題討論

48. 下列何者可將類比信號整形成數位信號？　

(A)混波器（mixer）　 (B)電壓隨耦器（voltage follower）　 (C)史密特觸發器（Schmitt tR_igger）　 (D)帶通濾波器（band-pass filter）。

0討論
0留言
0追蹤

問題討論

49. 關於電容器，下列敘述何者正確？　

(A)對AC而言視為短路　 (B)對AC而言視為開路　 (C)對DC而言視為短路　 (D)以上皆非。

0討論
0留言
0追蹤

問題討論

50. h₁₂的定義是：　

(A)順向電流比　 (B)順向電壓比　 (C)逆向電流比　 (D)逆向電壓比。
