1. 如【圖1】之電路，其負載R_L＝1kΩ。若將框選區域改為戴維寧等效電路，則框選區域內之戴維寧等效電壓源為何？
　(102年度考題)　

(A)6.4V　 (B)8V　 (C)10V　 (D)12V。

0討論
0留言
0追蹤

問題討論

2. 如【圖1】之電路，其負載R_L＝1kΩ。若框選區域內改為諾頓等效電路，則諾頓等效電流源為何？
　(102年度考題)　

(A)1.6mA　 (B)2mA　 (C)2.4mA　 (D)4mA。

0討論
0留言
0追蹤

問題討論

3. 有一週期性之半波電壓，其波峰值為Vm，如【圖2】，則其有效值Vrms為何？
　(102年度考題)　

(A)

Vm　 (B)

Vm　 (C)

Vm　 (D)

Vm。

0討論
0留言
0追蹤

問題討論

4. 有一視在功率S＝20kVA，PF＝0.6 lagging的負載，外接100V、50Hz之電源。若想將其功率因數提升至0.8 lagging，則需在原電路中如何作才能達成？　(102年度考題)　

(A)串聯2228μF之電容　 (B)並聯2228μF之電容　 (C)串聯3714μF之電容　 (D)並聯3714μF之電容。

0討論
0留言
0追蹤

問題討論

5. 有一視在功率S＝20kVA，PF＝0.6 lagging的負載，外接100V、50Hz之電源。功率因數提升至0.8 lagging後，線路損失減少多少%？　(102年度考題)　

(A)35%　 (B)44%　 (C)51%　 (D)65%。

0討論
0留言
0追蹤

問題討論

6. 如【圖3】之電路，Vi(t)＝10sin2tV，求其功率因數大約為何？
　(102年度考題)　

(A)0.5　 (B)0.6　 (C)0.7　 (D)0.8。

0討論
0留言
0追蹤

問題討論

7. 有一電壓v(t)＝Vmsinωt，當其串聯一純電阻後，則其瞬時功率會包含下列何種頻率？　(102年度考題)　

(A)

　 (B)

0討論
0留言
0追蹤

問題討論

8. 一個R、L、C互相並聯之電路，R＝6Ω，L＝7H，C＝F。求其共振頻率ω₀？　(102年度考題)　

(A)1rad/s　 (B)

rad/s　 (C)2rad/s　 (D)

rad/s。

0討論
0留言
0追蹤

問題討論

9. 一個R、L、C互相並聯之電路，R＝6Ω，L＝7H，C＝F。此電路會出現下列何種現象？　(102年度考題)　

(A)underdamping　 (B)critical damping　 (C)overdamping　 (D)undamping。

0討論
0留言
0追蹤

問題討論

10. 將i(t)＝－5sin（377t－110°）A轉換為相量表示，則應為下列何者？　(102年度考題)　

(A)5∠－20°A　 (B)5∠160°A　 (C)5∠－70°A　 (D)5∠110°A。

0討論
0留言
0追蹤

問題討論

11. 一個功率2hp的馬達，連續運轉一小時可傳送約多少能量？（1hp＝746W）　(102年度考題)　

(A)10.33kJ　 (B)89.52kJ　 (C)5.37MJ　 (D)6.56MJ。

0討論
0留言
0追蹤

問題討論

12. 有一電路如【圖4】，假如R_L欲達到吸收最大功率之效果，則R_L值應該為何？
　(102年度考題)　

(A)4Ω　 (B)6Ω　 (C)12Ω　 (D)20Ω。

0討論
0留言
0追蹤

問題討論

13. 有一電路如【圖4】，假如R_L欲達到吸收最大功率之效果，R_L吸收之最大功率為何？
　(102年度考題)　

(A)27W　 (B)28W　 (C)35W　 (D)36W。

0討論
0留言
0追蹤

問題討論

14. 函數f(t)＝cos(at)經拉普拉斯轉換後，F(s)＝？　(102年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

15. 有一電路圖如【圖5】，求i(0^－)＝？
　(102年度考題)　

(A)0A　 (B)1A　 (C)2A　 (D)5A。

0討論
0留言
0追蹤

問題討論

16. 有一電路圖如【圖5】，求i(0^＋)＝？
　(102年度考題)　

(A)0A　 (B)1A　 (C)2A　 (D)5A。

0討論
0留言
0追蹤

問題討論

17. 有2具馬達分別以Y接、△接運轉，在相同線電壓V_?下，Y接線各相間、△接線各線間之電阻相同，如【圖6】。此時△接線之馬達輸出功率為Y接線之馬達輸出功率的幾倍？
　(102年度考題)　

(A)

　 (B)

0討論
0留言
0追蹤

問題討論

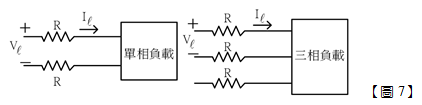

18. 相同線電壓V_?下，各有一單相負載與平衡三相負載，線路之電阻皆為R，如【圖7】。若單相與三相負載之實功率、功率因數皆相同時，此時三相電力系統線損為單相系統線損的幾倍？
　(102年度考題)　

(A)

　 (B)

　 (C)

　 (D)2。

0討論
0留言
0追蹤

問題討論

19. 某耦合電路中有兩個相互靠近之電感，其中一側之自感量L₁＝28mH，另一次側之自感量L₂＝7mH，兩電感間之互感量M＝7mH。則電路之耦合係數k為何？　(102年度考題)　

(A)0.25　 (B)0.5　 (C)2　 (D)5。

0討論
0留言
0追蹤

問題討論

20. 有一電路如【圖8】，其電壓V₁之大小為何？
　(102年度考題)　

(A)2V　 (B)3V　 (C)4V　 (D)5V。

0討論
0留言
0追蹤

問題討論

21. 霍爾效應（Hall effect）使用在半導體測試中，主要用來決定下列何者？　(102年度考題)　

(A)半導體內電流　 (B)半導體型式（n或p）　 (C)半導體內磁場　 (D)半導體溫度。

0討論
0留言
0追蹤

問題討論

22. 在頻率響應波德圖（Bode plot）中，特性曲線的斜率為6dB/octave相當於A dB/decade，則A的值為下列何者？　(102年度考題)　

(A)10　 (B)12　 (C)20　 (D)24。

0討論
0留言
0追蹤

問題討論

23. 負回授放大器的優點中，下列何者有誤？　(102年度考題)　

(A)輸入電阻可增大　 (B)輸出電阻可增大　 (C)頻率響應可改善　 (D)線性度可改善。

0討論
0留言
0追蹤

問題討論

24. 由CMOS FET組成傳輸閘（Transmission Gate）時，組成元件為下列何者？　(102年度考題)　

(A)只有NMOS　 (B)只有PMOS　 (C)NMOS＋PMOS　 (D)JFET。

0討論
0留言
0追蹤

問題討論

25. ECL（Emitter-Coupled Logic）電晶體邏輯閘的優缺點中，下列何者敘述有誤？　(102年度考題)　

(A)雜訊邊界大　 (B)可以有互補輸出　 (C)輸出可直接連結Wired-OR　 (D)Fan-out數有限。

0討論
0留言
0追蹤

問題討論

26. 如【圖9】所示的電路作用為下列何者？
　(102年度考題)　

(A)積分器　 (B)微分器　 (C)限制器　 (D)整流器。

0討論
0留言
0追蹤

問題討論

27. 下列何者的電流並聯負回授放大器特性敘述有誤？　(102年度考題)　

(A)輸入阻抗降低　 (B)非線性失真度降低　 (C)輸出阻抗降低　 (D)頻寬增加。

0討論
0留言
0追蹤

問題討論

28. BJT電晶體的作用區域分為工作區、飽和區及截止區，在飽和區的集極與射集接面偏壓敘述，下列何者正確？　(102年度考題)　

(A)皆為逆向偏壓　 (B)皆為順向偏壓　 (C)集極為順向偏壓，射極為逆向偏壓　 (D)集極為逆向偏壓，射極為順向偏壓。

0討論
0留言
0追蹤

問題討論

29. 如【圖10】所示之FET邏輯電路，輸出Y與下列何者邏輯運算結果相符？
　(102年度考題)　

(A)AB＋CD　 (B)AC＋BD　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

30. B類功率放大器之轉換效率最佳，下列何者是其最大可能轉換效率值？　(102年度考題)　

(A)75%　 (B)78.5%　 (C)82.5%　 (D)100%。

0討論
0留言
0追蹤

問題討論

31. 如【圖11】所示為低通電路，假設輸入電阻為1KΩ，高3dB頻率為1KHz，DC增益為40 dB，則C₁為下列何者？
　(102年度考題)　

(A)1/π nF　 (B)2/π nF　 (C)10/π nF　 (D)10/(2π) nF。

0討論
0留言
0追蹤

問題討論

32. BJT電晶體放大器組態中，下列何者最適合做為阻抗匹配器？　(102年度考題)　

(A)共集極　 (B)共基極　 (C)共射集　 (D)共閘極。

0討論
0留言
0追蹤

問題討論

33. 如【圖12】所示之濾波器電路作用為下列何者？
　(102年度考題)　

(A)低通　 (B)帶通　 (C)高通　 (D)全通。

0討論
0留言
0追蹤

問題討論

34. 串級（Cascade）電晶體組態中，為求得最大電壓增益，通常使用下列何者放大器組態作為第二級放大器？　(102年度考題)　

(A)共集極　 (B)共基極　 (C)共射集　 (D)共源極。

0討論
0留言
0追蹤

問題討論

35. 如【圖13】所示為一零交越偵測器（Zero-crossing Detector），其中Vi為正弦波，則Vo波形為下列何者？
　(102年度考題)　

(A)正弦波　 (B)方波　 (C)三角波　 (D)脈衝波。

0討論
0留言
0追蹤

問題討論

36. 差動放大器中差動信號增益為Ad，共模信號增益為Ac，則共模拒斥比（CMRR）為下列何者？　(102年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

37. 在一單純RC低通濾波器中，R＝2/πKΩ，C＝1μF，其截止頻率為下列何者？　(102年度考題)　

(A)7.958Hz　 (B)25Hz　 (C)79.58Hz　 (D)250Hz。

0討論
0留言
0追蹤

問題討論

38. 二極體截波電路（diode clipping circuit）如【圖14】所示，二極體為理想二極體，當輸入電壓Vi為正弦波時，則輸出電壓Vo波形為下列何者（實線）？
　(102年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

39. 有關負回授放大器的穩定性敘述，下列何者有誤？　(102年度考題)　

(A)gain margin為負值則不穩定　 (B)如1＋Aβ的零點皆在複數頻率平面的左邊則穩定　 (C)暫態干擾影響會漸漸消失則穩定　 (D)phase margin為負值則不穩定。

0討論
0留言
0追蹤

問題討論

40. 在以示波器測試及調整放大器的輸出波形時，通常輸入下列何者較適用？　(102年度考題)　

(A)正弦波　 (B)三角波　 (C)方波　 (D)脈衝波。

0討論
0留言
0追蹤

問題討論

41. 某負載兩端之電壓為V(t)＝60sin（t＋30°）＋80sin（3t＋60°）V，流經之電流i(T)＝3sin（t－30°）＋4sin（3t＋30°）A。則負載吸收之實功率為何？　(102年度考題)　

(A)157.9W　 (B)183.6W　 (C)315.9W　 (D)367.1W。

0討論
0留言
0追蹤

問題討論

42. 某負載兩端之電壓為V(t)＝60sin（t＋30°）＋80sin（3t＋60°）V，流經之電流i(T)＝3sin（t－30°）＋4sin（3t＋30°）A。此負載之功率因數（PF）為何？　(102年度考題)　

(A)0.73　 (B)0.83　 (C)0.85　 (D)0.92。

0討論
0留言
0追蹤

問題討論

43. 有一電路如【圖15】，求A、B兩點間之等效電容C_AB＝？
　(102年度考題)　

(A)5.1μF　 (B)6.2μF　 (C)7.4μF　 (D)8.3μF。

0討論
0留言
0追蹤

問題討論

44. 有一電路如【圖16】，求電容所儲存之能量Wc(t)為何？
　(102年度考題)　

(A)10^－³sin²πtJ　 (B)10^－²sin²πtJ　 (C)10^－³cos²πtJ　 (D)10^－²cos²πtJ。

0討論
0留言
0追蹤

問題討論

45. 有一電路如【圖16】，電容之儲存能量在幾秒時達到最大值？
　(102年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

46. 有一電路如【圖17】，i(t)＝？
　(102年度考題)　

(A)12sin（40t－53°）A　 (B)12cos（40t－53°）A　 (C)20sin（40t＋37°）A　 (D)20cos（40t＋37°）A。

0討論
0留言
0追蹤

問題討論

47. 有一電路如【圖18】，將兩端點內改為戴維寧等效電路，則等效電壓源為何？
　(102年度考題)　

(A)5V　 (B)6V　 (C)7V　 (D)8V。

0討論
0留言
0追蹤

問題討論

48. 有一電路如【圖18】，將兩端點內改為戴維寧等效電路，戴維寧等效電路之串聯阻抗為何？
　(102年度考題)　

(A)6kΩ　 (B)8kΩ　 (C)10kΩ　 (D)12kΩ。

0討論
0留言
0追蹤

問題討論

49. 有一電路如【圖19】，當0＜t＜1s時，i_L(t)＝？（t＝0前電路為穩態）
　(102年度考題)　

(A)3e^－^1.2tA　 (B)3e^－^1.5tA　 (C)5e^－^1.2tA　 (D)5e^－^1.5tA。

0討論
0留言
0追蹤

問題討論

50. 有一電路如【圖19】，當t＞1s時，i_L(t)＝？（t＝0前電路為穩態）
　(102年度考題)　

(A)3e^－^0.8．e^－^0.4tA　 (B)3e^－^1.5．e^－^0.4tA　 (C)6e^－^0.8．e^－^1.2tA　 (D)6e^－^1.5．e^－^1.2tA。

0討論
0留言
0追蹤

問題討論

51. 兩個不相互作用且上3dB頻率f_H皆相同的帶通濾波器作串級（Cascade）組態，則整個上3dB頻率f_A與f_H的比值為下列何者？　(102年度考題)　

(A)

　 (B)

　 (C)

　 (D)1。

0討論
0留言
0追蹤

問題討論

52. 如【圖20】所示為一主動式共振帶通濾波器，假設其電壓增益－Ao＝50，中心頻率為160Hz，3dB頻寬為16Hz，C₁＝C₂＝0.1μF，則R₁為下列何者？
　(102年度考題)　

(A)2KΩ　 (B)2πKΩ　 (C)3KΩ　 (D)3πKΩ。

0討論
0留言
0追蹤

問題討論

53. 電流鏡電路如【圖21】所示，假設Q₁、Q₂及Q₃特性完全相同且β>>1及V_BE＝0.7V，如R＝2KΩ，則I_L為下列何者？
　(102年度考題)　

(A)7.5mA　 (B)10mA　 (C)14.3mA　 (D)28.6mA。

0討論
0留言
0追蹤

問題討論

54. 一轉換函數為A＝，且s₃＝10s₁＝100s₂，則主要極點（dominant pole）為下列何者？　(102年度考題)　

(A)s₁　 (B)s₂　 (C)s₃　 (D)2*s₁。

0討論
0留言
0追蹤

問題討論

55. FET場效電晶體相較於BJT電晶體的特性敘述，下列何者有誤？　(102年度考題)　

(A)FET是單極性裝置　 (B)FET具有高電流驅動能力　 (C)FET可作為對稱性的雙向開關　 (D)FET較無雜訊產生。

0討論
0留言
0追蹤

問題討論

56. 運算放大器電路如【圖22】所示，輸入電阻Rin為下列何者？
　(102年度考題)　

(A)－0.5R　 (B)－R　 (C)0.5R　 (D)R。

0討論
0留言
0追蹤

問題討論

57. 有一0.5W、2.5V的齊納二極體（Zener Diode），其最大電流為下列何者？　(102年度考題)　

(A)75mA　 (B)100mA　 (C)150mA　 (D)200mA。

0討論
0留言
0追蹤

問題討論

58. 有一穩壓電路如【圖23】所示，假設Q₁、Q₂電晶體的I_C＝I_E（I_B忽略），V_BE＝0.7V，則V_L為下列何者？
　(102年度考題)　

(A)6.3V　 (B)7V　 (C)11V　 (D)20V。

0討論
0留言
0追蹤

問題討論

59. 全波整流器的峰值負載電流值為Im時，則Irms值為下列何者？　(102年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

60. 移相振盪器如【圖24】所示，則其振盪頻率為下列何者？
　(102年度考題)　

(A)

rad/s　 (B)

rad/s　 (C)

rad/s　 (D)

rad/s。

0討論
0留言
0追蹤

問題討論

61. 有一電容器C＝5μF，其兩端電壓Vc＝30cos（2000t＋25°）V，求電容器之電抗值？　(103年度考題)　

(A)－40Ω　 (B)－60Ω　 (C)－80Ω　 (D)－100Ω。

0討論
0留言
0追蹤

問題討論

62. 有一電壓源V(t)＝20cos100tV供電給某負載，負載吸收之複功率S＝12＋j16VA。欲將其功率因數提升至0.8落後，則需並聯多大之電容？　(103年度考題)　

(A)125μF　 (B)250μF　 (C)350μF　 (D)550μF。

0討論
0留言
0追蹤

問題討論

63. 在下圖電路中，負載Z_L在特定值時可得到最大功率轉移，求Z_L可吸收之最大功率為？
　(103年度考題)　

(A)125W　 (B)280W　 (C)300W　 (D)600W。

0討論
0留言
0追蹤

問題討論

64. 求下圖電路中之i_a＝？
　(103年度考題)　

(A)0.1A　 (B)0.2A　 (C)0.3A　 (D)0.4A。

0討論
0留言
0追蹤

問題討論

65. 有一電壓源V(t)＝30＋10sin2tV，與R、L串聯，R＝3Ω、L＝2H。求電路所消耗之平均功率？　(103年度考題)　

(A)128W　 (B)306W　 (C)345W　 (D)410W。

0討論
0留言
0追蹤

問題討論

66. 下圖電路之電壓響應呈現臨界阻尼情況，則R值為？
　(103年度考題)　

(A)25Ω　 (B)50Ω　 (C)75Ω　 (D)100Ω。

0討論
0留言
0追蹤

問題討論

67. 函數f(t)＝e^－^atsinωt，經Laplace轉換後之F(s)＝？　(103年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

68. 有一電壓源V_rms＝500∠0°V，供電給一阻抗Z，其吸收之複功率S＝3000－j4000VA，則Z＝？　(103年度考題)　

(A)10∠37°Ω　 (B)10∠53°Ω　 (C)50∠37°Ω　 (D)50∠53°Ω。

0討論
0留言
0追蹤

問題討論

69. 在下圖電路中，求端點a-b看入之戴維寧等效電壓V_th＝？
　(103年度考題)　

(A)6V　 (B)12V　 (C)24V　 (D)36。

0討論
0留言
0追蹤

問題討論

70. 在下圖電路中，V_c˚(0^－)＝0V，t＝0時，開關閉合。若t＞0時，電源電壓V_i＝2V，電流i(t)＝4e^－^2tA，則電容C值為？
　(103年度考題)　

(A)0.5F　 (B)1F　 (C)2F　 (D)4F。

0討論
0留言
0追蹤

問題討論

71. 以奇數個反相器串接，再將最後一個反相器的輸出端接至第一個反相器的輸入端，可形成環型振盪器，該振盪器可產生何種穩定的波形信號？　(103年度考題)　

(A)三角鋸齒波　 (B)波形震盪最後發散　 (C)正弦波　 (D)方波信號。

0討論
0留言
0追蹤

問題討論

72. 如下圖方波波峰電壓為10V，於二極體端加上V_R＝5V時，當輸出方波在負半週時，V_o峰值電壓應為？
　(103年度考題)　

(A)－25V　 (B)－15V　 (C)5V　 (D)15V。

0討論
0留言
0追蹤

問題討論

73. 零點與極點概念中，發生極點之處，增益X，移相Y且極點之後每十倍頻增益Z，請依前述X，Y，Z依序填入正確敘述？　(103年度考題)　

(A)增加3dB，＋45度，增加10dB　 (B)衰減－6dB，－45度，增加20dB　 (C)衰減－3dB，－45度，下降20dB　 (D)增加3dB，＋45度，增加20dB。

0討論
0留言
0追蹤

問題討論

74. 比較晶體基本偏壓組態，下列敘述何者正確？　(103年度考題)　

(A)共閘極：輸入阻抗大，輸出阻抗小，輸入與輸出信號同相　 (B)共射極：電壓增益大，輸入與輸出信號反相　 (C)共汲極或稱源極隨耦器：輸入阻抗小，輸出阻抗大，輸入與輸出信號反相　 (D)達靈頓晶體：輸入阻抗大，輸出阻抗小，輸入與輸出信號反相。

0討論
0留言
0追蹤

問題討論

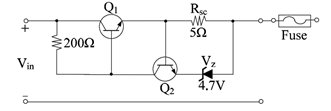

75. 如下圖限流保護電路，若Q₁、Q₂的β＝200，V_in＝12V，V_BE_，_active＝0.6V，輸出端至接續後級線路間可接上短路保護保險絲安培數為何？
　(103年度考題)　

(A)1A　 (B)1.5A　 (C)2A　 (D)3A。

0討論
0留言
0追蹤

問題討論

76. 如下圖為何種回授放大器？
　(103年度考題)　

(A)電流串聯負回授　 (B)電流並聯負回授　 (C)電壓並聯負回授　 (D)電壓串聯負回授。

0討論
0留言
0追蹤

問題討論

77. 如下圖精密半波整流電路，若R₁＝100kΩ，V_i(t)＝10sinωtV，若輸出電壓V₀平均值要達6.36V，則R₂＝？
　(103年度考題)　

(A)180kΩ　 (B)200kΩ　 (C)220kΩ　 (D)320kΩ。

0討論
0留言
0追蹤

問題討論

78. 下圖CMOS FET之邏輯電路是何種邏輯閘？
　(103年度考題)　

(A)NAND　 (B)XOR　 (C)OR　 (D)AND。

0討論
0留言
0追蹤

問題討論

79. 設若下圖電流鏡V_T1＝V_T2＝V_T3＝2V，β₁＝β₂＝β₃＝＝2mA/V²，且I₁＝1mA，試求V₂電壓＝？
　(103年度考題)　

(A)3V　 (B)4V　 (C)6V　 (D)12V。

0討論
0留言
0追蹤

問題討論

80. 下圖達靈頓電路中若每個晶體β＝150，R_E＝680Ω，則R_in輸入電阻為？
　(103年度考題)　

(A)680Ω　 (B)7.24MΩ　 (C)15.3MΩ　 (D)26.5MΩ。

0討論
0留言
0追蹤

問題討論

81. 有一RLC串聯電路如下圖，求電流相量I＝？
　(103年度考題)　

(A)10∠30˚A　 (B)10∠45˚A　 (C)20∠30˚A　 (D)20∠45˚A。

0討論
0留言
0追蹤

問題討論

82. 有一電路如下圖，求端點a-b看入之戴維寧等效電阻R_th＝？
　(103年度考題)　

(A)8Ω　 (B)16Ω　 (C)25Ω　 (D)36Ω。

0討論
0留言
0追蹤

問題討論

83. 有一電路如下圖，L₁＝4H，L₂＝2H，M＝1H。求端點a-b看入之等效電感？
　(103年度考題)　

(A)4H　 (B)6H　 (C)8H　 (D)10H。

0討論
0留言
0追蹤

問題討論

84. 有一電路如下圖，求V_b＝？
　(103年度考題)　

(A)－2V　 (B)－1V　 (C)2V　 (D)4V。

0討論
0留言
0追蹤

問題討論

85. 有一電壓源V(t)＝80＋40sin3tV，與R、L串聯，R＝8Ω、L＝2H。求此電路之功率因數？　(103年度考題)　

(A)0.82　 (B)0.88　 (C)0.92　 (D)0.98。

0討論
0留言
0追蹤

問題討論

86. 有一平衡三相負載之線電壓為600V，功率因數為0.6落後，消耗功率為360kW。送電端經輸電線送電至負載，輸電線每相之阻抗值為0.015＋j0.025Ω，求送電端之線電壓？　(103年度考題)　

(A)611V　 (B)620V　 (C)629V　 (D)638V。

0討論
0留言
0追蹤

問題討論

87. 有一電路如下圖，開關已閉合很久，然後在t＝0時打開。求i₀(t)＝？
　(103年度考題)　

(A)－5e^－^2tA　 (B)－8e^－^2tA　 (C)－5e^－^4tA　 (D)－8e^－^4tA。

0討論
0留言
0追蹤

問題討論

88. 有一R、L、C相互並聯而成之電路，未加任何電源，L＝1H，R、C皆為常數。已知t＞0時，電感之電流為i_L(t)＝e^－^2tsin4tA，求此電路之R＝？　(103年度考題)　

(A)2Ω　 (B)3Ω　 (C)4Ω　 (D)5Ω。

0討論
0留言
0追蹤

問題討論

89. 有一電路如下圖，電流源為δ(t)，C＝0.5F，R＝2Ω。求V_c(t)＝？
　(103年度考題)　

(A)－e^－^t˚V　 (B)－2e^－^t˚V　 (C)e^－^t˚V　 (D)2e^－^t˚V。

0討論
0留言
0追蹤

問題討論

90. 有一電路如下圖，i(0)＝10A。求t＞0時，i_x(t)＝？
　(103年度考題)　

(A)3.5e^－^2tA　 (B)5.5e^－^2tA　 (C)7.5e^－^2tA　 (D)9.5e^－^2tA。

0討論
0留言
0追蹤

問題討論

91. 如下圖三級串級回授放大器圖，各電晶體Q₁、Q₂、Q₃，β＝120，V_BE(on)＝0.7V，V_T＝26mV，求得Q₃，g_m≒？
　(103年度考題)　

(A)19mA/V　 (B)33mA/V　 (C)50mA/V　 (D)78mA/V。

0討論
0留言
0追蹤

問題討論

92. 三級串級放大器，若每一級截止頻率都相同，即f_L＝300Hz，f_H＝50kHz，則該三級串級放大器之頻寬B應為何？　(103年度考題)　

(A)19.8kHz　 (B)24.9kHz　 (C)49.7kHz　 (D)50.3kHz。

0討論
0留言
0追蹤

問題討論

93. 如下圖FET偏壓電路，給定V_T＝1V，＝1mA/V²在忽略通道長度調變效應（Channel-length Modulation effect）下，求I_D電流？
　(103年度考題)　

(A)0.23mA　 (B)0.36mA　 (C)0.5mA　 (D)0.89mA。

0討論
0留言
0追蹤

問題討論

94. 下圖非反相放大器線路，OP運算放大器開回路增益A_υ＝10⁴，依負回授理論，A_Vf＝A_V／（1＋βA_V），試求該放大器開回路增益AV為何？
　(103年度考題)　

(A)7865　 (B)8071　 (C)8254　 (D)8737。

0討論
0留言
0追蹤

問題討論

95. 如下圖T型放大器，求V₀＝？
　(103年度考題)　

(A)－2.7V　 (B)－18V　 (C)－30V　 (D)－36V。

0討論
0留言
0追蹤

問題討論

96. 下圖儀表放大器，若V_id＝V₂－V₁，求V₀＝？
　(103年度考題)　

(A)－

　 (B)

　 (C)－

　 (D)

。

0討論
0留言
0追蹤

問題討論

97. 如下圖為簡單音頻放大器的電路圖，若要得到較低的轉角頻率f_L＝20Hz，求C耦合電容值？
　(103年度考題)　

(A)0.0289μF　 (B)0.0477μF　 (C)0.289μF　 (D)0.477μF。

0討論
0留言
0追蹤

問題討論

98. 下圖假若要設計一個帶通濾波器線路，給定V_in＝10kHz，伴隨1kHz低頻與100kHz高頻雜訊，在濾波器頻帶寬B為1kHz，電壓增益A_v＝1，C＝0.001μF，試求R₂≒？
　(103年度考題)　

(A)800Ω　 (B)64kΩ　 (C)160kΩ　 (D)320kΩ。

0討論
0留言
0追蹤

問題討論

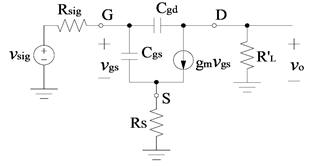

99. 考慮如下圖N-通道MOSFET等效電路，若忽略r_s、r_d、r_o、C_ds及汲極連結到訊號地，＝0.4mA/V²，V_T＝1V，λ＝0，C_gd＝0.04pF，C_gs＝0.2pF，給定偏壓V_GS＝3V，求單位電流增益的頻率（unity-gain frequency）f_T？
　(103年度考題)　

(A)155MHz　 (B)290MHz　 (C)530MHz　 (D)663MHz。

0討論
0留言
0追蹤

問題討論

100. 假設N通道JFET其I_DSS＝10mA，V_GS(off)＝－5V，當JFET工作在定電流區時，求V_GS＝－1V，其g_m值為多少姆歐？　(103年度考題)　

(A)2.7m℧ (B)3.2m℧ (C)4m℧ (D)6m℧。

0討論
0留言
0追蹤

問題討論

101. 下列有關理想的R、L、C三元件串聯電路之敘述，何者有誤？　(104年度考題)　

(A)發生諧振現象時，電路的阻抗值最小　 (B)發生諧振現象之頻率與電阻R無關　 (C)電阻R越大，品質因數越高　 (D)不一定為低通濾波器。

0討論
0留言
0追蹤

問題討論

102. 下列有關對稱函數的傅立葉級數展開之敘述，何者有誤？　(104年度考題)　

(A)偶對稱函數不存在正弦波成分　 (B)四分之一波對稱函數僅存在偶次諧波成分　 (C)奇對稱函數不存在餘弦波成分　 (D)半波對稱函數僅存在奇次諧波成分。

0討論
0留言
0追蹤

問題討論

103. 請求出電壓v(t)＝10cos（10t＋30°）的振盪週期T，及與電流i(t)＝－5sin（10t－70°）間的相位關係為何？　(104年度考題)　

(A)π/5，電壓領先電流10°　 (B)π/5，電流領先電壓10° (C)π/10，電壓領先電流100° (D)π/10，電流領先電壓100°。

0討論
0留言
0追蹤

問題討論

104. 下列有關平衡三相系統之敘述，何者正確？　(104年度考題)　

(A)Δ型接法，相電壓是線電壓的

倍　 (B)Δ型接法，相電流是線電流的

倍　 (C)Y型接法，相電壓與線電壓相等　 (D)Y型接法，相電流與線電流相等。

0討論
0留言
0追蹤

問題討論

105. 有一單埠電路，其諾頓等效電流源為4安培，戴維寧等效電壓源為16伏特，請問其諾頓與戴維寧等效電阻各為何？　(104年度考題)　

(A)同為

　 (B)同為4Ω　 (C)

與4Ω　 (D)4Ω與

。

0討論
0留言
0追蹤

問題討論

106. 有一正相序平衡三相電壓源，線電壓V_ab＝∠30°V，經由每相線路阻抗為1＋j0.5Ω的傳輸線，傳送電力到單相阻抗值為9＋j7.5Ω的平衡Δ接負載，請問a相的線電流I_a為何？　(104年度考題)　

(A)10∠－6.87°A　 (B)10∠－36.87°A　 (C)

∠－36.87°A　 (D)

∠－6.87°A。

0討論
0留言
0追蹤

問題討論

107. 求F(s)＝的逆拉普拉斯轉換為何？　(104年度考題)　

(A)－3e^－^3t＋2e^－^4t　 (B)－2e^－^3t＋3e^－^4t　 (C)2e^－^3t－3e^－^4t　 (D)3e^－^3t－2e^－^4t。

0討論
0留言
0追蹤

問題討論

108. 有一個RL串聯低通濾波器的截止頻率為4kHz，假設電阻R＝10kΩ，求電感L及24kHz時的︱H(jω)︱為何？　(104年度考題)　

(A)0.40H，0.164　 (B)0.40H，0.707　 (C)2.50H，0.164　 (D)2.50H，0.707。

0討論
0留言
0追蹤

問題討論

109. 設平衡三相Y形電路的相電壓V_BN為220∠－150°V，而且為正相序，求線電壓V_BC值為何？　(104年度考題)　

(A)311.13∠－120°V　 (B)311.13∠－180°V　 (C)381.05∠－120°V　 (D)381.05∠－180°V。

0討論
0留言
0追蹤

問題討論

110. 如下圖所示電路，節點電壓V_c為何？
　(104年度考題)　

(A)14V　 (B)28V　 (C)56V　 (D)112V。

0討論
0留言
0追蹤

問題討論

111. 兩組平衡三相負載接成如下圖所示電路，其中平衡Y接負載之各個單相阻抗Z₁＝3＋j4Ω，而平衡Δ接負載之各個單相阻抗Z₂＝9－j12Ω，則此兩組負載等效成一組三相Y接負載之各單相阻抗值為何？
　(104年度考題)　

(A)

　 (B)

　 (C)

　 (D)5Ω。

0討論
0留言
0追蹤

問題討論

112. 如下圖所示為米勒積分器（Miller Integrator），其中R＝100kΩ、C＝10μF、V＝5V，設電容器初始電壓為0V，t＝0時S接通，當t＝1秒時，V_o電壓為多少？
　(104年度考題)　

(A)－5V　 (B)－2V　 (C)＋1V　 (D)＋2V。

0討論
0留言
0追蹤

問題討論

113. 下列有關BJT與MOSFET之比較，何者有誤？　(104年度考題)　

(A)相同直流偏壓電源下，BJT有較高的互導值（gm）　 (B)MOSFET有較大的輸入阻抗　 (C)BJT比MOSFET更適合作為開關使用　 (D)BJT有較大的頻寬。

0討論
0留言
0追蹤

問題討論

114. 關於p-n接面二極體（p-n junction diode）之敘述，下列何者有誤？　(104年度考題)　

(A)開路狀態下空乏區的寬度會比較深入摻雜濃度低的一邊　 (B)順向偏壓時，電流與電壓呈指數關係　 (C)逆向偏壓時，空乏區所形成的電容變大　 (D)多數載子之移動形成擴散電流。

0討論
0留言
0追蹤

問題討論

115. 一個齊納二極體（Zener Diode）於25°C時，V_Z＝6.8V，其正溫度係數為0.05%/°C，求80°C時V_Z？　(104年度考題)　

(A)6.855V　 (B)6.987V　 (C)6.834V　 (D)7.252V。

0討論
0留言
0追蹤

問題討論

116. 使用橋式整流器來實現全波整流電路，其輸入電壓為V_peak＝100V、60Hz，輸出電容為100μF，負載為10kΩ，假設二極體為理想二極體，試求漣波電壓V_{r, peak to peak}？　(104年度考題)　

(A)0.833V　 (B)0.417V　 (C)1.667V　 (D)0.967V。

0討論
0留言
0追蹤

問題討論

117. 對於共基極放大器，下列何者有誤？　(104年度考題)　

(A)不會受米勒效應（Miller Effect）的影響　 (B)電流增益約為1　 (C)輸入阻抗很小　 (D)輸出阻抗很小。

0討論
0留言
0追蹤

問題討論

118. 如下圖MOSFET電路，|?V_t?|＝1V、μ_nCox＝20μA/V²、μ_pCox＝10μA/V²，若V₁＝6V、V₂＝2V，則：：為何？（忽略通道長度調變效應）
　(104年度考題)　

(A)2：1：9　 (B)1：1：9　 (C)2：1：4　 (D)1：1：2。

0討論
0留言
0追蹤

問題討論

119. 下圖使用齊納二極體（Zener Diode）製作穩壓電路，齊納二極體在20mA時，V_z＝12V、r_z＝10Ω，V_S在20V和25V之間變動，I_L在0mA和30mA之間變動，且I_{z, min}＝5mA、I_{z, max}＝80mA，下列敘述何者正確？
　(104年度考題)　

(A)R值越小，穩壓越好　 (B)R最大值為245Ω　 (C)R最小值為155Ω　 (D)若R＝160Ω，I_L最大變化可導致V_O有0.287V之變化。

0討論
0留言
0追蹤

問題討論

120. 有一放大器電路其轉移函數為，此為何種濾波器？　(104年度考題)　

(A)帶通濾波器　 (B)帶拒濾波器　 (C)低通濾波器　 (D)高通濾波器。

0討論
0留言
0追蹤

問題討論

121. 下列關於負回授電路之敘述，何者有誤？　(104年度考題)　

(A)電壓取樣、電流回授可降低輸入阻抗　 (B)迴路增益（Loop Gain）在相位移180?下，增益小於1，電路才會穩定　 (C)對於單一極點之開迴路放大器，加入電阻性負載後，電路一定穩定　 (D)電流取樣、電壓回授可降低輸出阻抗。

0討論
0留言
0追蹤

問題討論

122. 一增強型NMOS電晶體，V_t0＝2V、＝0.6V、γ＝，求V_SB＝3.5V時，V_t為多少？　(104年度考題)　

(A)2.5V　 (B)2V　 (C)3V　 (D)2.3V。

0討論
0留言
0追蹤

問題討論

123. 如下圖，A、B、C為邏輯輸入，Y輸出為何？
　(104年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

124. 設計一個哈特萊振盪器（Hartley Oscillator），振盪頻率為100kHz，電感L₁＝L₂＝0.1mH，則電容C為何？　(104年度考題)　

(A)25.33nF　 (B)50.66nF　 (C)500nF　 (D)12.67nF。

0討論
0留言
0追蹤

問題討論

125. 在積體電路設計中，盡量避免使用何種元件？　(104年度考題)　

(A)電晶體　 (B)電阻　 (C)電感　 (D)電容。

0討論
0留言
0追蹤

問題討論

126. 一並聯RL電路在頻率為f₁時阻抗為2.5＋j2.5Ω，在頻率為f₂時阻抗為4＋j2Ω，求其頻率比為何？　(104年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

127. 如下圖所示的兩電路，互為等效電路，以a、b端為第1埠，以c、d端為第2埠，此雙埠網路之Z參數中的Z₂₂為何？
　(104年度考題)　

(A)5.6Ω　 (B)7.0Ω　 (C)8.4Ω　 (D)11.2Ω。

0討論
0留言
0追蹤

問題討論

128. 如下圖所示電路，有兩個正弦電源，若v₁(t)＝24cos3t V、v₂(t)＝8cos4t V，則電阻器的平均吸收功率為何？
　(104年度考題)　

(A)4.48W　 (B)8.48W　 (C)12.96W　 (D)17.44W。

0討論
0留言
0追蹤

問題討論

129. 有一平衡三相、Y形連接發電機的每相阻抗為0.1＋j0.6Ω，發電機的內部相電壓為240V，供電給三相Y形的平衡負載，每相的負載阻抗為39＋j28Ω，發電機與負載之間的線路阻抗為0.9＋j1.4Ω，求損耗在線路中的總平均功率為何？　(104年度考題)　

(A)13.824W　 (B)31.104W　 (C)62.208W　 (D)88.432W。

0討論
0留言
0追蹤

問題討論

130. 如下圖所示，求在ω＝4000rad/s時，使流過電阻器的電流i_R會比電源電流i_S落後45°，圖中的R值為何？（利用相量圖求解）
　(104年度考題)　

(A)1/4Ω　 (B)1/3Ω　 (C)3Ω　 (D)4Ω。

0討論
0留言
0追蹤

問題討論

131. 如下圖所示之電路，其轉移函數H(s)＝為何？
　(104年度考題)　

(A)H(s)＝

　 (B)H(s)＝

　 (C)H(s)＝

　 (D)H(s)＝

。

0討論
0留言
0追蹤

問題討論

132. 如下圖所示之電路，求V_o電壓為何？
　(104年度考題)　

(A)113V　 (B)133V　 (C)153V　 (D)173V。

0討論
0留言
0追蹤

問題討論

133. 如下圖所示之電路，求電壓v₁為何？
　(104年度考題)　

(A)21.4－j42.8V　 (B)21.4＋j42.8V　 (C)42.8－j21.4V　 (D)42.8＋j21.4V。

0討論
0留言
0追蹤

問題討論

134. 如下圖所示之電路，負載L₁以0.6的落後功率因數吸收12kW平均功率，負載L₂以0.8的領先功率因數吸收10kVA，求電流i_s為何？
　(104年度考題)　

(A)20－j10A　 (B)20＋j10A　 (C)80－j40A　 (D)80＋j40A。

0討論
0留言
0追蹤

問題討論

135. 如下圖所示之電路，v_s(t)＝10cos10t V，求電流i(t)為何？
　(104年度考題)　

(A)－4－0.707cos（10t－45°）A　 (B)－4－0.707cos（10t＋45°）A　 (C)－4＋0.707cos（10t－45°）A　 (D)－4＋0.707cos（10t＋45°）A。

0討論
0留言
0追蹤

問題討論

136. 如下圖所示電路，電路中的開關已經打開很久，電容器的初始電荷為零，當t＝0的瞬間開關閉合，求t?0^＋時的i(t)為何？
　(104年度考題)　

(A)12e^－^200t mA　 (B)12e^－^20t Ma　 (C)48e^－^200t mA　 (D)48e^－^20t mA。

0討論
0留言
0追蹤

問題討論

137. 如下圖所示電路，使得R_L的吸收功率最大的R_L值為何？
　(104年度考題)　

(A)7.5Ω　 (B)10Ω　 (C)15Ω　 (D)17.5Ω。

0討論
0留言
0追蹤

問題討論

138. 如下圖所示電路中，開關已打開一段很長的時間，在t＝0開關閉合前已達到穩態狀況，求開關閉合後的電感器電流i(t)為何？
　(104年度考題)　

(A)1－0.5e^－^4tA　 (B)1－0.5e^－^2tA　 (C)2－e^－^4tA　 (D)2－e^－^2tA。

0討論
0留言
0追蹤

問題討論

139. 一個放大器其增益為40∠－35°，若要使此電路振盪，其回授增益為何？　(104年度考題)　

(A)0.025∠35° (B)0.025∠－55° (C)0.02∠35° (D)0.02∠－55°。

0討論
0留言
0追蹤

問題討論

140. 對於一個放大器，其電壓增益A＝－100，輸入阻抗為10kΩ，使用一電阻R＝100kΩ，跨接在輸入和輸出端，其輸入阻抗變為多少？　(104年度考題)　

(A)9.1kΩ　 (B)900.9Ω　 (C)990Ω　 (D)101kΩ。

0討論
0留言
0追蹤

問題討論

141. 如下圖電晶體在25°C時，V_BE＝0.7V，β＝50，V_BE對其溫度的變化為－2mV/°C，在125°C時，β＝200，忽略爾利效應（Early Effect），試算125°C時V_o直流偏壓為多少？
　(104年度考題)　

(A)4.17V　 (B)0.83V　 (C)1.08V　 (D)3.92V。

0討論
0留言
0追蹤

問題討論

142. 設計一B類放大器，輸入為正弦波信號，提供10W平均功率給10Ω負載，則電源±V_CC應選用何者較佳？　(104年度考題)　

(A)±5V　 (B)±12V　 (C)±20V　 (D)±10V。

0討論
0留言
0追蹤

問題討論

143. 關於下圖電路，R_S＝R₁＝R₂＝R_B、R_A＝2R_B、二極體導通電壓為0.7V，假設A為理想運算放大器，下列何者有誤？
　(104年度考題)　

(A)V_S＝1V、V_O＝2V　 (B)二極體導通條件為V_S≥2.8V　 (C)V_S＝4V、V_O＝6.73V　 (D)V_S＝3V、V_O＝5.4V。

0討論
0留言
0追蹤

問題討論

144. 有一個一階運算放大器，其直流增益為10⁶，且有一極點於10rad/s，零點為無窮大，使用電阻將其組成非反向放大器，直流增益為10，求非反向放大器之極點為何？　(104年度考題)　

(A)10rad/s　 (B)10⁵rad/s　 (C)10⁶rad/s　 (D)10²rad/s。

0討論
0留言
0追蹤

問題討論

145. 設計一個低通濾波器如下圖，頻寬為10kHz，R₁＝10kΩ、C₁＝C₂＝1nF，A為理想運算放大器，R₂應為多少？
　(104年度考題)　

(A)1MΩ　 (B)50.66kΩ　 (C)25.33kΩ　 (D)20.64kΩ。

0討論
0留言
0追蹤

問題討論

146. 下圖為一串串（Series-Series）回授電路A_f＝，R_E＝100Ω、r_π＝2kΩ、gm＝0.04A/V、R₁＝R₂＝10kΩ，忽略爾利效應（Early Effect），下列何者正確？
　(104年度考題)　

(A)R_inf＝5kΩ　 (B)β＝0.01　 (C)A_f＝0.12　 (D)A＝0.038。

0討論
0留言
0追蹤

問題討論

147. 下列關於開關電容濾波器（The Switched-Capacitor Filter）的敘述，何者有誤？　(104年度考題)　

(A)需使用不重疊（non-overlapping）的脈波來切換開關　 (B)在積體電路中可以掌握更精確的時間常數　 (C)利用快速切換的電容所等效的電阻，切換頻率越高，電阻越小　 (D)切換脈波頻率需小於輸入信號頻率。

0討論
0留言
0追蹤

問題討論

148. 有一差動放大器，當差動輸入電壓變動0.1V，差動輸出電壓變動2V，若共模電壓增益為2×10^－⁴，共模拒斥比（CMRR）為多少？　(104年度考題)　

(A)100dB　 (B)5dB　 (C)50dB　 (D)10dB。

0討論
0留言
0追蹤

問題討論

149. 如下圖，A₁、A₂為理想運算放大器，輸出正飽和電壓為V_DD，負飽和電壓為0V，其中V_DD＝10V、R＝1kΩ，發光二極體（LED）導通電壓為2V，試問當V_S＝6V時，發光二極體L₁、L₂狀態為何？
　(104年度考題)　

(A)L₁滅、L₂滅　 (B)L₁滅、L₂亮　 (C)L₁亮、L₂滅　 (D)L₁亮、L₂亮。

0討論
0留言
0追蹤

問題討論

150. 下圖為一電流轉換器電路，所有電晶體β＝100，假設二極體與電晶體飽和電流I_S相同，V_T＝25mV、n＝1、V_S＝1V、R＝1kΩ，I_O為何？
　(104年度考題)　

(A)1.1mA　 (B)1mA　 (C)0.99mA　 (D)0.98mA。

0討論
0留言
0追蹤

問題討論

151. 電流i(t)＝〔5cos（ωt＋36.87°）＋10cos（ωt－53.13°）〕A，如改用相量表示為何？　(105年度考題)　

(A)11.2∠－26.6°A　 (B)11.2∠－53.2°A　 (C)22.4∠－26.6°A　 (D)22.4∠－53.2°A。

0討論
0留言
0追蹤

問題討論

152. 有一弦波電壓V(t)＝300cos（120πt＋30°）V，當t＝2.778ms時，電壓值為何？　(105年度考題)　

(A)0V　 (B)150V　 (C)212V　 (D)260V。

0討論
0留言
0追蹤

問題討論

153. 有一電壓源V(t)＝100＋20cos（3t－20°）＋10cos（5t＋10°）＋10cos（7t－30°）V串聯1Ω電阻，則1Ω電阻所吸收之平均功率為何？　(105年度考題)　

(A)5300W　 (B)8050W　 (C)10300W　 (D)10525W。

0討論
0留言
0追蹤

問題討論

154. 有一RLC並聯電路，其自然響應V(t)＝sinωt，A為常數，α＞0，ω≠0。有關V(t)敘述，下列何者有誤？　(105年度考題)　

(A)電壓會在正值、負值間交替　 (B)電壓振盪的幅度呈指數衰減　 (C)α值會影響電壓衰減的速度　 (D)此為臨界阻尼響應。

0討論
0留言
0追蹤

問題討論

155. 有一弦波電壓源連接RLC串聯電路，R＝50Ω，L＝50mH，C＝80μF。欲使電路出現最大電流振幅，則電源角頻率ω值為何？　(105年度考題)　

(A)200rad/s　 (B)300rad/s　 (C)400rad/s　 (D)500rad/s。

0討論
0留言
0追蹤

問題討論

156. 有一電容器C＝0.5F，其電流i(t)＝6t A。已知t＝0s時，電容器上之電壓為2V，求t＝1s時，儲存於電容器之能量為何？　(105年度考題)　

(A)8J　 (B)16J　 (C)24J　 (D)32J。

0討論
0留言
0追蹤

問題討論

157. 有一電壓V(t)＝（ωt－10°）V，連接阻抗Z＝Ω，則其複數功率大小為何？　(105年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

158. 關於RLC串聯諧振之敘述，下列何者有誤？　(105年度考題)　

(A)電路阻抗最小　 (B)頻寬與品質因數Q成反比　 (C)功率因數為1　 (D)電源頻率大於諧振頻率時，電路呈電容性。

0討論
0留言
0追蹤

問題討論

159. 有一元件之電壓及電流分別為v(t)＝3cos（3t＋20°）V，i(t)＝－2sin（3t＋30°）A，則電壓和電流之相位關係為何？　(105年度考題)　

(A)電壓領先電流10° (B)電流領先電壓10° (C)電壓領先電流100° (D)電流領先電壓100°。

0討論
0留言
0追蹤

問題討論

160. 一個25μF之電容器兩端加上電壓V(t)＝10sin200t V，則電容阻抗值為何？　(105年度考題)　

(A)－j100Ω　 (B)－j200Ω　 (C)－j400Ω　 (D)－j600Ω。

0討論
0留言
0追蹤

問題討論

161. 有一電阻R＝2Ω，將其通過i(t)＝4sin（ωt＋30°）A之電流時，電阻消耗之功率為何？　(105年度考題)　

(A)8W　 (B)16W　 (C)24W　 (D)32W。

0討論
0留言
0追蹤

問題討論

162. 有一RLC串聯電路，連接一個60Hz，100V之電源。電路之R＝10Ω，X_L＝50Ω，X_C＝－0.5Ω，則此電路之諧振頻率為何？　(105年度考題)　

(A)6Hz　 (B)12Hz　 (C)18Hz　 (D)24Hz。

0討論
0留言
0追蹤

問題討論

163. 有兩條銅線，銅線A的直徑及長度皆為銅線B的2倍。若在兩條銅線加上相同電壓，則銅線A所消耗功率為銅線B的幾倍？　(105年度考題)　

(A)1/4　 (B)1/2　 (C)2　 (D)4。

0討論
0留言
0追蹤

問題討論

164. 有一電源所提供之電壓及電流分別為V(t)＝20sin（ωt）V，i(t)＝40sin（ωt－30°）A，則電源所提供之平均功率為何？　(105年度考題)　

(A)200W　 (B)400W　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

165. 有一電感L＝100mH，當t＜0，其兩端電壓為0V。當t＞0，其兩端電壓V(t)＝。假設t≤0時，i_L＝0A。求t＝0.2s時，i_L值＝？　(105年度考題)　

(A)1.05A　 (B)1.19A　 (C)2.11A　 (D)2.37A。

0討論
0留言
0追蹤

問題討論

166. 有一RLC串聯電路，R＝560Ω，L＝100mH，C＝0.1μF，其電流之自然響應特性為何？　(105年度考題)　

(A)過阻尼　 (B)欠阻尼　 (C)臨界阻尼　 (D)無阻尼。

0討論
0留言
0追蹤

問題討論

167. 如下圖之電路，t＝0s時，S₁閉合，t＝5s時，S₂閉合。當0≤t≤5時，求電路之i(t)＝？
　(105年度考題)　

(A)4（1－

）A　 (B)6（1－

）A　 (C)4（1－

）A　 (D)6（1－

）A。

0討論
0留言
0追蹤

問題討論

168. 如下圖之電路，t＜0時已達穩態。當t＝0s時，瞬間將開關斷路，則t＝48s時，求V₁＝？
　(105年度考題)　

(A)10e^－²V　 (B)20e^－²V　 (C)10e^－¹V　 (D)20e^－¹V。

0討論
0留言
0追蹤

問題討論

169. 如下圖之電路，t＜0時已達穩態。當t＝0s時，瞬間將開關斷路，則t＞0時，V_C(t)＝？
　(105年度考題)　

(A)10－

　 (B)15－

　 (D)25－

。

0討論
0留言
0追蹤

問題討論

170. 如下圖之電路，電感在t＝0s時，i_L(0)＝2A。求t＞0時，i_L(t)＝？
　(105年度考題)　

(A)3－

　 (B)3－

　 (D)4－

。

0討論
0留言
0追蹤

問題討論

171. 如下圖之電路，t＝0s時，開關瞬間閉合。則t＝1ms時，電壓V_L＝？
　(105年度考題)　

(A)2e^－²V　 (B)6e^－²V　 (C)12e^－⁴V　 (D)16e^－⁴V。

0討論
0留言
0追蹤

問題討論

172. 如下圖之電路，t＝0s時，開關瞬間閉合。求t＞0時，V_C(t)＝？
　(105年度考題)　

(A)6e^－^2tV　 (B)12e^－^2tV　 (C)16te^－^2tV　 (D)32te^－^2tV。

0討論
0留言
0追蹤

問題討論

173. 如下圖之電路，從V_OC兩端點看入之戴維寧等效阻抗為何？
　(105年度考題)　

(A)40＋j10Ω　 (B)50＋j10Ω　 (C)30＋j20Ω　 (D)60＋j20Ω。

0討論
0留言
0追蹤

問題討論

174. 求下圖電路之i_x＝？
　(105年度考題)　

(A)

　 (B)

　 (C)

　 (D)

。

0討論
0留言
0追蹤

問題討論

175. 下圖電路之V_O＝aV₁＋bi₂＋cV₃，求a＋b＋c＝？
　(105年度考題)　

(A)1　 (B)2　 (C)4　 (D)8。

0討論
0留言
0追蹤

問題討論

176. 如下圖之電路，在下列哪種條件下，其電壓增益值V_O/V_I與頻率無關？（OP：理想運算放大器）
　(105年度考題)　

(A)R₁C₂＝R₂C₁　 (B)R₁R₂＝C₁C₂　 (C)C₁＝C₂　 (D)R₁C₁＝R₂C₂。

0討論
0留言
0追蹤

問題討論

177. 如下圖之電路，流經R_f的電流值I_f為多少？（OP：理想運算放大器；D₁為二極體，其導通電壓＝0.7V；V_Z：稽納二極體的逆向崩潰電壓）
　(105年度考題)　

(A)0.14mA　 (B)0.28mA　 (C)0.42mA　 (D)0.56mA。

0討論
0留言
0追蹤

問題討論

178. 如下圖之電路，要確保此電路可以開始振盪，其條件為何？（OP：理想運算放大器）
　(105年度考題)　

(A)（R₂/R）＞2　 (B)（R₁/R）＞2　 (C)（R₁/R₂）＞2　 (D)（R₂/R₁）＞2。

0討論
0留言
0追蹤

問題討論

179. 轉導放大器（Transconductance Amplifier）的理想特性為何？（R_i：輸入阻抗；R_o：輸出阻抗）　(105年度考題)　

(A)R_i＝∞，R_o＝0　 (B)R_i＝0，R_o＝∞　 (C)R_i＝∞，R_o＝∞　 (D)R_i＝0，R_o＝0。

0討論
0留言
0追蹤

問題討論

180. 一理想矽質PN介面的二極體，在T＝300K時（V_T＝26mV），其逆向偏壓的飽和電流為I_S＝2×10^－¹⁴A且n＝1，請問在順向偏壓＋0.65V時的電流值為多少？　(105年度考題)　

(A)1.44mA　 (B)2.88mA　 (C)3.44mA　 (D)4.05mA。

0討論
0留言
0追蹤

問題討論

181. 如下圖之電路，假設I_REF＝I_O＝100μA，所有的MOSFET（Q₁～Q₄）的爾利電壓（Early Voltage）| V_A |＝50V，且g_m＝0.5mA/V，忽略基體效應（Body Effect），請問輸出電阻R_o的值為多少？
　(105年度考題)　

(A)116MΩ　 (B)126MΩ　 (C)256MΩ　 (D)502MΩ。

0討論
0留言
0追蹤

問題討論

182. 如下圖之電路，假設MOSFET Q₁、Q₂、Q₃之工作點均在飽和區且忽略爾利效應（Early Effect），g_m1＝0.5mA/V，Q₃與Q₂的通道寬度比W₃/W₂＝1.2，試求此電路的小信號電壓放大倍數v_o/v_i等於多少？
　(105年度考題)　

(A)70　 (B)80　 (C)90　 (D)100。

0討論
0留言
0追蹤

問題討論

183. 如下圖之電路，假設I_o＝10μA，BJT Q₁、Q₂、Q₃的電流增益β均為80，V_T＝25mV，且爾利電壓（Early Voltage）| V_A |＝100V，求R_o的電阻值為多少？
　(105年度考題)　

(A)191MΩ　 (B)291MΩ　 (C)391MΩ　 (D)491MΩ。

0討論
0留言
0追蹤

問題討論

184. 對一MOSFET以一固定的v_GS電壓操作在飽和區，在v_DS＝4V時，i_D＝2mA，且v_DS＝8V時，i_D＝2.1mA，請問其爾利電壓（Early Voltage）| V_A |為多少？　(105年度考題)　

(A)70V　 (B)76V　 (C)80V　 (D)86V。

0討論
0留言
0追蹤

問題討論

185. 對一增強型的PMOS電晶體，其＝90μA/V²，V_t＝－1.5V，爾利電壓（Early Voltage）| V_A |＝50V，將閘極(G)端接地，源極(S)端接＋5V，當汲極(D)端電壓v_D＝＋4V時，求其汲極電流值i_D為多少？　(105年度考題)　

(A)0.14mA　 (B)0.27mA　 (C)0.40mA　 (D)0.59mA。

0討論
0留言
0追蹤

問題討論

186. 在積體電路中，NMOS的基體(B)端應如何接？　(105年度考題)　

(A)接至電流源　 (B)接至汲極（Drain）　 (C)接至源極（Source）　 (D)接至最低電壓。

0討論
0留言
0追蹤

問題討論

187. 使一個npn型電晶體操作在v_BE＝670mV，I_C＝2mA，其i_C對v_CE的特性有一斜率為2×10^－⁵℧，當電晶體操作在I_C＝10mA時，其輸出阻抗值為多少？　(105年度考題)　

(A)40kΩ　 (B)30kΩ　 (C)20kΩ　 (D)10kΩ。

0討論
0留言
0追蹤

問題討論

188. 對一BJT電晶體操作在I_B＝5mA時，在I_C＝10mA下，其對應的V_CEsat＝140mV，且I_C＝20mA時，其對應的V_CEsat＝180mV，求其飽和區的R_CEsat電阻值為多少？　(105年度考題)　

(A)2Ω　 (B)3Ω　 (C)4Ω　 (D)5Ω。

0討論
0留言
0追蹤

問題討論

189. 如下圖之電路，已知此CMOS反向器電路的V_TN＝0.8V，V_TP＝－0.8V且K_n＝K_p，假設v_O1＝0.5V時，請問v_I的電壓值為多少？
　(105年度考題)　

(A)1.55V　 (B)2.06V　 (C)2.86V　 (D)3.75V。

0討論
0留言
0追蹤

問題討論

190. 假設有一個運算放大器在開路低頻的增益A_o＝100dB，當頻率f＝10⁴Hz時，其開路增益的大小為40dB，請問此放大器之單位增益頻寬（unit gain bandwidth）值約為多少？　(105年度考題)　

(A)10⁴Hz　 (B)10⁵Hz　 (C)10⁶Hz　 (D)10⁷Hz。

0討論
0留言
0追蹤

問題討論

191. 如下圖的一組並聯－串聯式（Shunt-Series）負回授放大電路，電晶體參數g_m1＝g_m2＝6mA/V，忽略爾利效應（Early Effect）及基體效應（Body Effect），電阻R_S＝R_D＝10kΩ及R_F＝90kΩ，求電流放大倍數A_f＝I_O/I_S為多少？
　(105年度考題)　

(A)－6.9　 (B)－9.9　 (C)－12.9　 (D)－15.9。

0討論
0留言
0追蹤

問題討論

192. 如何有效降低增強型NMOS電晶體的Threshold Voltage電壓值V_T，下列敘述何者正確？　(105年度考題)　

(A)降低基體（Substrate）的濃度（N_A）　 (B)降低源極（Source）區域的濃度（N_D）　 (C)降低汲極（Drain）區域的濃度（N_D）　 (D)降低閘極（Gate）區域的

/t_Ox（

：矽氧化層的permittivity；t_Ox：矽氧化層厚度）。

0討論
0留言
0追蹤

問題討論

193. 對一npn型的BJT所組成的共基極（Common Base）放大器，下列敘述何者有誤？　(105年度考題)　

(A)輸入阻抗R_i＝r_e（很小）　 (B)高頻響應比共射極（Common Emitter）放大器差　 (C)電流增益A_i＝α≤1　 (D)電壓增益A_v對β變化的影響小。

0討論
0留言
0追蹤

問題討論

194. 對一PN二極體施加逆向偏壓，有關逆向飽和電流I_S的敘述何者有誤？　(105年度考題)　

(A)逆向偏壓時會產生極小的逆向飽和電流I_S（約10^－¹⁵A）　 (B)I_S由少數載子數量控制　 (C)溫度越高，I_S會上升　 (D)Junction面積增加會使I_S下降。

0討論
0留言
0追蹤

問題討論

195. 下列有關MOS電流鏡和BJT電流鏡的比較何者有誤？　(105年度考題)　

(A)MOS電流鏡無β效應（有限β值效應）　 (B)通常MOS電流鏡的V_Omin＝V_GS－V_t＝V_OV比BJT電流鏡的V_Omin＝V_CEsat來的大　 (C)MOS電流鏡r_O的影響比BJT電流鏡小（有限r_O值效應）　 (D)Wilson電流鏡的電路可降低BJT電流鏡β值有限效應及增加輸出電阻值。
