申論題型

  • 0討論
  • 0留言
  • 0追蹤
問題討論

1. 問答題或計算題
(一)某0～1mA直流電流表，內阻為100Ω，若再並聯1.01Ω電阻後，則該表可擴展到測量多少mA的電流。
(二)圖一所示之電流表分流器電路中，求Rp。（以I、Is、Rs、Rsh表示）

(三)1.某頻率計數表顯示的讀數為12345，若時基為0.1秒，則待測的信號頻率為多少赫（Hz）？
2.某六位數的週期計數表用來測量125Hz的信號週期，若時基頻率為10MHz時，則計數表的六位週期讀數為多少毫秒（msec）？（答案必須六位數）

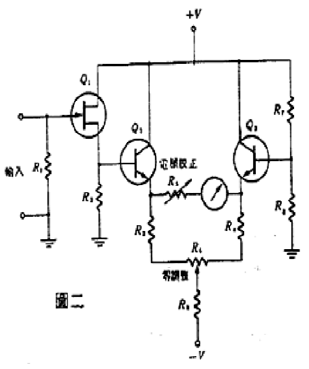

(四)圖二所示電晶體電壓表電路中，Q1有何作用？
Q2和Q3形成何種電路？有何作用？

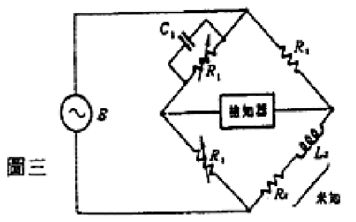

(五)圖三所示的馬克斯威（Maxwell）電橋用來測量未知電感，當平衡時，若電源E之角頻率為ω弳度／秒，求Rx、Lx及品質因數Qx之表示式。

(六)繪出利用運算放大器（OP）做電阻變電壓的轉換電路，並求轉換後的電壓值。

  • 0討論
  • 0留言
  • 0追蹤
問題討論

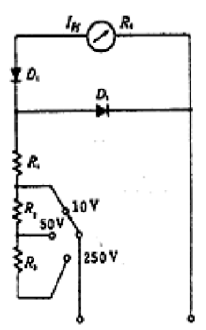

1. 圖四所示為多範圍交流電壓表，設電表頭之Rs＝100Ω，Ifs＝100μA，二極體順向電阻為200Ω，逆向電阻為∞Ω，求：
1.電表頭的靈敏度及此表的靈敏度。
2.R1、R2、R3值。

  • 0討論
  • 0留言
  • 0追蹤
問題討論

1. (一)某滿刻度電壓為10V的電壓表，其容許誤差為±1%滿刻度，若測量值為4V時，求測量誤差。
(二)流經（20.0±0.1）Ω電阻器的電流為（1.00±0.01）A，求其消耗功率的誤差。

  • 0討論
  • 0留言
  • 0追蹤
問題討論

1. (一)繪出基本示波器的原理方塊圖並說明它的用途。
(二)說明靜電聚焦的工作原理。
(三)說明螢光幕上光跡的強度由那些因數決定。
(四)說明CRT內壁上的石墨塗層有何作用？
(五)說明掃描電路中之延遲掃描的動作原理及功用。
